3 Desktop (Stammfenster) Betriebsanleitung Linienrechner UNIX
3.2 Bedienoberfläche Desktop Software-Version 501.xx Ausgabe 01/99
3 - 14
-
GF-Handling
Unter diesem Menüpunkt sind die Menüoptionen "GF-Bibliothek installieren", "GF-Bibliothek konvertieren",
"GF-Nummer ersetzen" und "Ähnlichkeitssuche" zusammengefaßt.
-
GF-Bibliothek installieren
Mit Hilfe dieser Menüoption ist es möglich, eine neue GF-Bibliothek von Diskette im Verzeichnis
"Stammdaten" zu installieren. Dabei werden alle bereits im Verzeichnis "Stammdaten/GF-Bibliothek"
vorhandenen Standard-Gehäuseformen (Bereich 1 ... 1499) ersetzt.
●
OPTIONEN
-->
GF-Handling
-->
GF-Bibliothek installieren
anklicken.

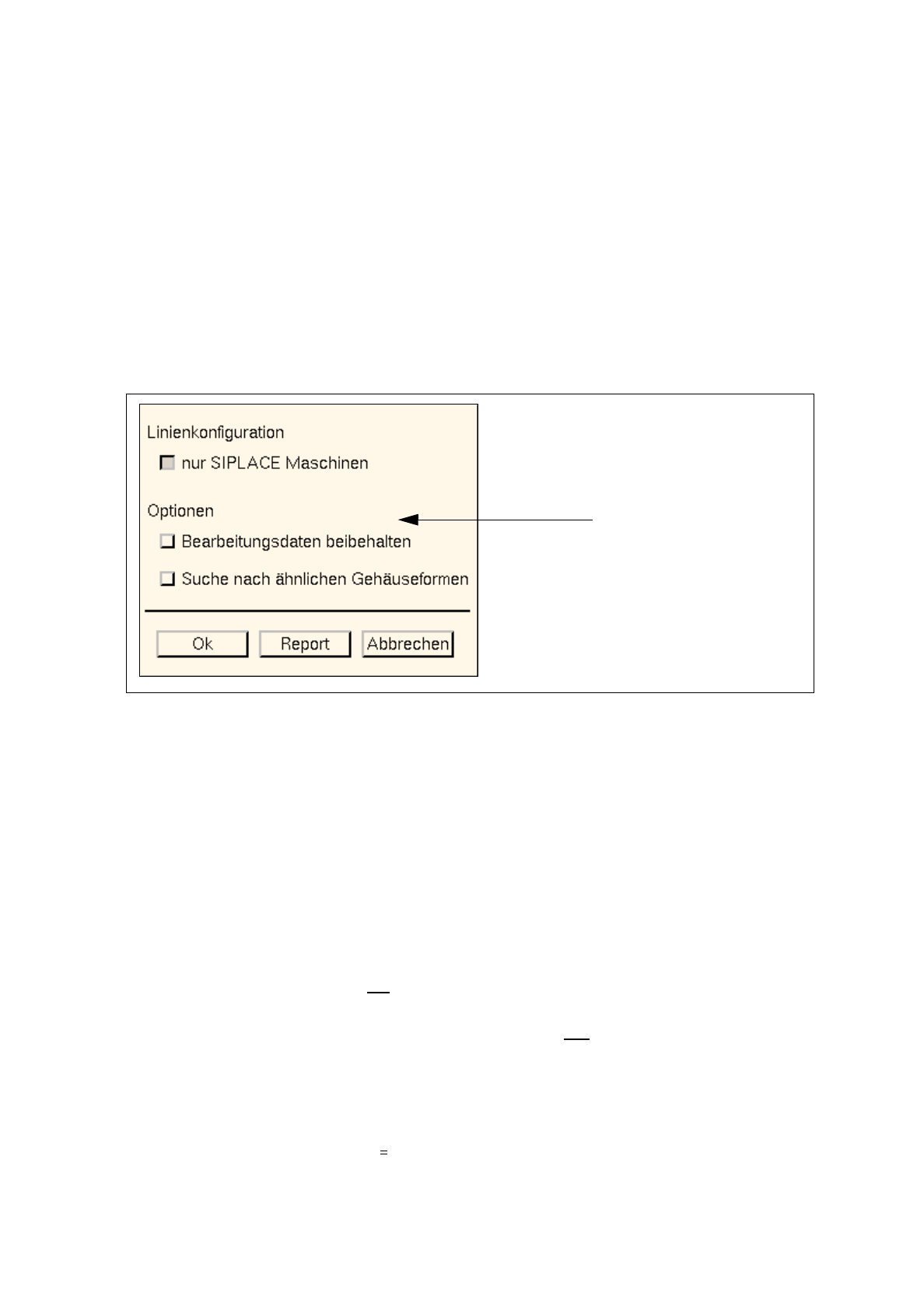

Das nachfolgende Dialogfenster wird geöffnet.
Einstellmöglichkeiten vor dem Installieren der neuen GF-Bibliothek
Linienkonfiguration
-
nur SIPLACE Maschinen
Als Defaulteinstellung ist der Button
nur SIPLACE Maschinen
aktiviert. Diese Einstellung wird beibe-
halten, wenn sich in der aktiven Linie ausschließlich SIPLACE-Automaten befinden.
Besteht die Linie aus einem oder mehreren HS-180-Automaten, muß der Button
nur SIPLACE
Maschinen
deaktiviert werden.
Optionen
-
Bearbeitungsdaten beibehalten
Wird dieser Button aktiviert, werden nur die Visiondaten der Standard-Gehäuseformen über-
schrieben.
Ist der Button deaktiviert (Defaulteinstellung), werden die Vision- und die Bearbeitungsdaten der
Standard-Gehäuseformen überschrieben.
-
Suche nach ähnlichen Gehäuseformen
Wird dieser Button aktiviert, werden nach dem Installieren der neuen GF-Bibliothek alle kunden-
spezifischen Gehäuseformen (GF-Nr.
>
1500) automatisch auf Ähnlichkeit mit den neuen Standard-
Gehäuseformen verglichen.
Ist der Button deaktiviert (Defaulteinstellung), wird kein Ähnlichkeitsvergleich durchgeführt.
Einstellbereich
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 501.xx Ausgabe 01/99 3.2 Bedienoberfläche Desktop
3 - 15
HINWEIS
Gehäuseformen werden als ähnlich bezeichnet, wenn sie den gleichen Gehäuseform-Typ (PDC,
FDC oder BGA) aufweisen und außerdem folgende Kriterien erfüllt werden:
- PDC / FDC / BGA gleiche Länge und Breite des BE’s einschließlich der Toleranz
- FDC / BGA gleiche Anzahl der Beinchen bzw. "Ball’s"
- FDC / BGA gleiche Anzahl der Beinchen- bzw. Ballmodelle
Vorgehensweise:
●
Diskette mit der neuen GF-Bibliothek in das Diskettenlaufwerk einlegen.
●
Bei Bedarf Buttons im Einstellbereich des Dialogfensters aktivieren/deaktivieren.
●
Ok
anklicken.
Die nachfolgende Dialogbox wird geöffnet.
HINWEIS
Je nach den vorher vorgenommenen Einstellungen werden unterschiedliche Texte in der Dialogbox
angezeigt.
●
Nein
oder
Abbrechen
anklicken, wenn noch Einstellungen geändert werden sollen.
●
Ja
anklicken, wenn der Installationsvorgang mit den angezeigten Einstellungen gestartet werden
soll. In der Dialogbox wird jetzt angezeigt, daß die Diskette eingelesen wird.
●
Abbrechen
anklicken, wenn in der Dialogbox angezeigt wird, daß die GF-Bibliothek installiert ist.
Die Dialogbox schließt sich.
Mit Hilfe des Buttons
Report
im Dialogfenster kann das Ergebnis der Installation und des evtl. durch-
geführten Änhnlichkeitsvergleiches zur Anzeige gebracht werden.
●
Report
im Dialogfenster anklicken.
Das Hauptfenster der Dateianzeige öffnet sich. Im Anzeigebereich wird der Inhalt der Protokoll-
datei "GF_LibInstall.log" dargestellt.
3 Desktop (Stammfenster) Betriebsanleitung Linienrechner UNIX
3.2 Bedienoberfläche Desktop Software-Version 501.xx Ausgabe 01/99
3 - 16
●
Das Hauptfenster der Dateianzeige mit Hilfe der Menüoption
DATEI
-->
Ende
schließen.
●
Abbrechen
im Dialogfenster anklicken.
Die Dialogfenster wird geschlossen.
●
Diskette aus dem Laufwerk entnehmen.
-
GF-Bibliothek konvertieren
Diese Menüoption dient dazu, entweder die gesamte GF-Bibliothek auf ggf. zu ändernde Einträge zu
überprüfen oder den SIEMENS-Standardbereich bzw. die gesamte GF-Bibliothek mit den Einträgen
für die Standardbelegungen von Pipetten- und Sensorsystemtypen zu ergänzen.
HINWEIS
Einzelne GF-Dateien können mit Hilfe des Datenmanagers konvertiert werden (siehe Kap. 4,
Abschn. 4.3.4.5)
●
OPTIONEN
-->
GF-Handling
-->
GF-Bibliothek konvertieren
anklicken.
Das nachfolgende Dialogfenster wird geöffnet.
Auswahlmöglichkeiten
-
Nur Check
Mittels dieser Option wird die gesamte GF-Bibliothek überprüft. Dabei wird ermittelt, welche Einträge
für Standardbelegungen von Pipetten- und Sensorsystemtypen in den jeweiligen GF-Dateien geän-
dert werden sollen.
Das Ergebnis der Überprüfung wird in der Datei "GF-Convert.log" eingetragen und kann mit Hilfe der
Dateianzeige angesehen werden (siehe Seite 3 - 17).
