2.COVER 2/3 2.カバー 2/3 UJ01308 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 H3260T 1 FRAME フレーム SFF-364B L=1190 AL 2 N1003L 2 NUT ナット SFB-001(M5) OT 4 PB55520 1 B…

100%1 / 137
AA
BB
BB
DETAIL ZZ
AA
ZZ
CC
CC
DD
DD
EE
EE
FF
FF
ZZ
OPTION
1
22
22
22.1
22.1
23
23
25
25
26
26
27
27
27
27
25
25
24
24
26
26
25
35
35
36
36
37
38
39
101
101
102
102
37
38
39
40
41
42
43
44
45
46
48
48
26
27
27
28
29
29
30
31
32
32.1
33
34
25
26
23
23
27
25
26
27
25
26
17
18
18
18
18
19
19
20
20
21
19
19
20
20
21
21
21
17
4
6
7
8
9
10
11
12
13
15
16
14
110
5
2
2
32.1
28
30
31
32
33
34
40
41
42
43
44
45
46
47
49
49
50
51
52
50
51
52
53
53
54
54
55
55
56
56
57
58
59
60
58
59
60
61
62
63
64
81
81
82
83
84
82
83
84
85
86
87
88
89
90
90
91
91
92
93
94
94
94
94
95
95
95
96
96
96
97
97
98
99
99
100
100
103
104
104
105
105
105
105
105
105
105
105
106
106
107
104.1
106
107
104.1
106
107
107
85.1
109
109
85.1
103
98
95
96
97
97
95
95
96
96
97
97
93
92
88
89
87
86
85
64
61
62
63
57
49.1
49.1
47
65
66
66
67
68
69
70
71
72
73
74
78
79
80
75
75
76
76
77
77
67
68
69.1
65
UJ01308
20
PTS-GPX-04JE

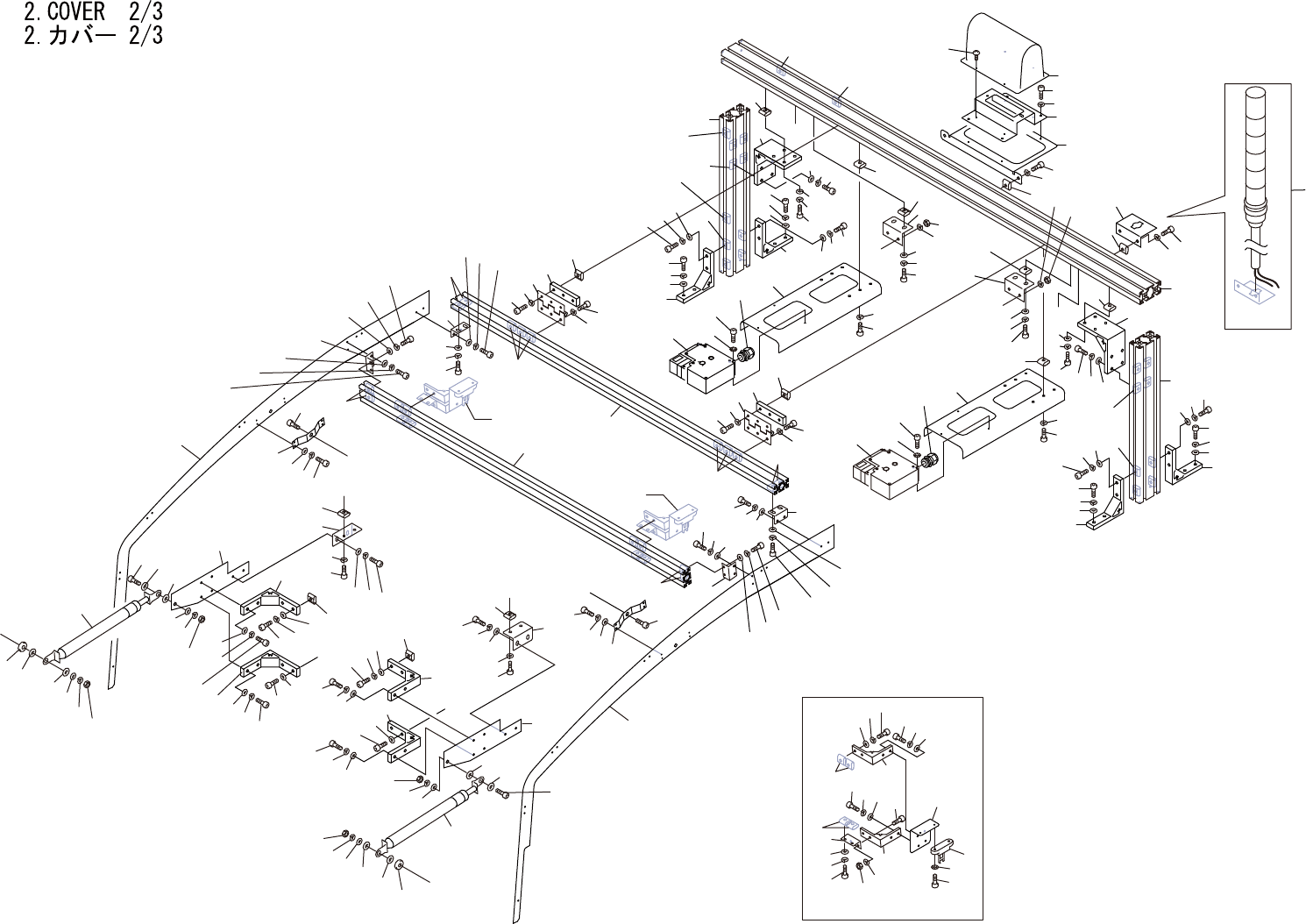

2.COVER 2/3
2.カバー 2/3
UJ01308
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1
H3260T
1 FRAME フレーム SFF-364B L=1190 AL
2 N1003L 2 NUT ナット SFB-001(M5) OT
4 PB55520 1 BKT ＢＫＴ FE
5 N1003M 2 NUT ナット SFB-002(M6) OT
6 H5321A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X012 FE
7 W1024A 2 WASHER, LOCK ワッシャ　スプリング 6M/M FE
8 PB55510 1 BKT ＢＫＴ FE
9 N1003M 2 NUT ナット SFB-002(M6) OT
10 H5321A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X012 FE
11 W1024A 2 WASHER, LOCK ワッシャ　スプリング 6M/M FE
12 PP01141 1 BKT, COVER ＢＫＴ　カバー FE
13 H5286A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X006 FE
14 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
15 PH00240 1 COVER, ACRYLIC カバー　アクリル PL
16 K5170T 4 SCREW, C/R TRUSS 小ネジ　十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
17
H32011
2 BKT ＢＫＴ HBLTDW6 OT
18 N1003M 16 NUT ナット SFB-002(M6) OT
19 H5324A 16 BOLT, HEX SOCKET ボルト　六角穴 M06X020 FE
20 W1024A 16 WASHER, LOCK ワッシャ　スプリング 6M/M FE
21 W1051A 16 WASHER, FLAT ワッシャ　平 6M/MX1.6X125(1W-6) FE
22
H32600
2 FRAME フレーム NE522 L=318 AL
22.1 N1003L 2 NUT ナット SFB-001(M5) OT
23
H32012
4 BKT ＢＫＴ HBLTSW6 OT
24 N1003M 8 NUT ナット SFB-002(M6) OT
25 H5324A 16 BOLT, HEX SOCKET ボルト　六角穴 M06X020 FE
26 W1024A 16 WASHER, LOCK ワッシャ　スプリング 6M/M FE
27 W1051A 16 WASHER, FLAT ワッシャ　平 6M/MX1.6X125(1W-6) FE
28
PB61571
2 BKT, SW ＢＫＴ　ＳＷ FE
29 N1003L 8 NUT ナット SFB-001(M5) OT
30 H5299A 8 BOLT, HEX SOCKET ボルト　六角穴 M05X012 FE
31 W1023A 8 WASHER, LOCK ワッシャ　スプリング 5M/M FE
32 S31935 2 SW, LIMIT ＳＷ　リミット D4NL-1HFG-B OT
32.1 N2029Z 2 NIPPLE ニップル STR13.5 OT
33 H5295A 6 BOLT, HEX SOCKET ボルト　六角穴 M04X035 FE
34 W1011A 6 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
35
H32016
2 BKT ＢＫＴ HPTBD6 OT
36 N1003M 4 NUT ナット SFB-002(M6) OT
21
PTS-GPX-04JE
2.COVER 2/3
2.カバー 2/3
UJ01308
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 H5322A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X015 FE
38 W1024A 4 WASHER, LOCK ワッシャ　スプリング 6M/M FE
39 W1051A 4 WASHER, FLAT ワッシャ　平 6M/MX1.6X125(1W-6) FE
40 PB54230 2 SPACER スペーサ FE
41 N1003L 6 NUT ナット SFB-001(M5) OT
42 T2123R 2 HINGE 蝶番 TH-TM-125 OT
43 H5302A 6 BOLT, HEX SOCKET ボルト　六角穴 M05X020 FE
44 W1023A 6 WASHER, LOCK ワッシャ　スプリング 5M/M FE
45 H5297A 6 BOLT, HEX SOCKET ボルト　六角穴 M05X008 FE
46 W1023A 6 WASHER, LOCK ワッシャ　スプリング 5M/M FE
47 N1002D 6 NUT ナット SFN-TX5 OT
48
H3260S
2 FRAME フレーム SFF-244B L=921 AL
49
H32015
2 BKT ＢＫＴ HPTBD5 OT
49.1 N1002D 4 NUT ナット SFN-TX5 OT
50 H5298A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
51 W1023A 4 WASHER, LOCK ワッシャ　スプリング 5M/M FE
52 W1050A 4 WASHER, FLAT ワッシャ　平 5M/MX1.0X10(1W-5) FE
53 H5287A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
54 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
55 W1041A 4 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4) FE
56
PB60681
2 RIB リブ FE
57
H32015
2 BKT ＢＫＴ HPTBD5 OT
58 H5298A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
59 W1023A 4 WASHER, LOCK ワッシャ　スプリング 5M/M FE
60 W1050A 4 WASHER, FLAT ワッシャ　平 5M/MX1.0X10(1W-5) FE
61 H5287A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
62 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
63 W1041A 4 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4) FE
64 N1002D 4 NUT ナット SFN-TX5 OT
65
H32013
4 BKT ＢＫＴ HBLTVW5 OT
66 N1002D 8 NUT ナット SFN-TX5 OT
67 H5299A 8 BOLT, HEX SOCKET ボルト　六角穴 M05X012 FE
68 W1023A 8 WASHER, LOCK ワッシャ　スプリング 5M/M FE
69 W1050A 4 WASHER, FLAT ワッシャ　平 5M/MX1.0X10(1W-5) FE
69.1 N1082A 4 NUT, HEX ナット　六角 M 5 P=0.8 FE
70
H32015
2 BKT ＢＫＴ HPTBD5 OT
71 H5298A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
22
