11.SOLVENT SUPPLY UNIT 11.溶剤供給装置 UV00103 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB37683 1 BKT ＢＫＴ FE 2 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE 3 W1022…
AA
AA
1
2
3
4
5
6
7
8
9
10
11
12
14
13
15
16
17
18
19
21
22
20
23
24
25
26
27
28
29
30
31
46
47
34
35
36
37
38
39
40
41
42
43
44
44.1
45
32
33
48
49
50
51
52
53
54
55
57
57
57
58
58
58
59
60
61
62
63
64
65
66
67
64
65
66
67
69
70
71
73
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
91
92
93
94
95
96
97
98
99
100
96
97
98
99
100
101
102
103
104
105
106
107
108
109
111
112
113
114
115
116
117
118
119
120
121
121
122
123
125
124
126
126
127
128
128
UV00103
112
PTS-GPX-04JE

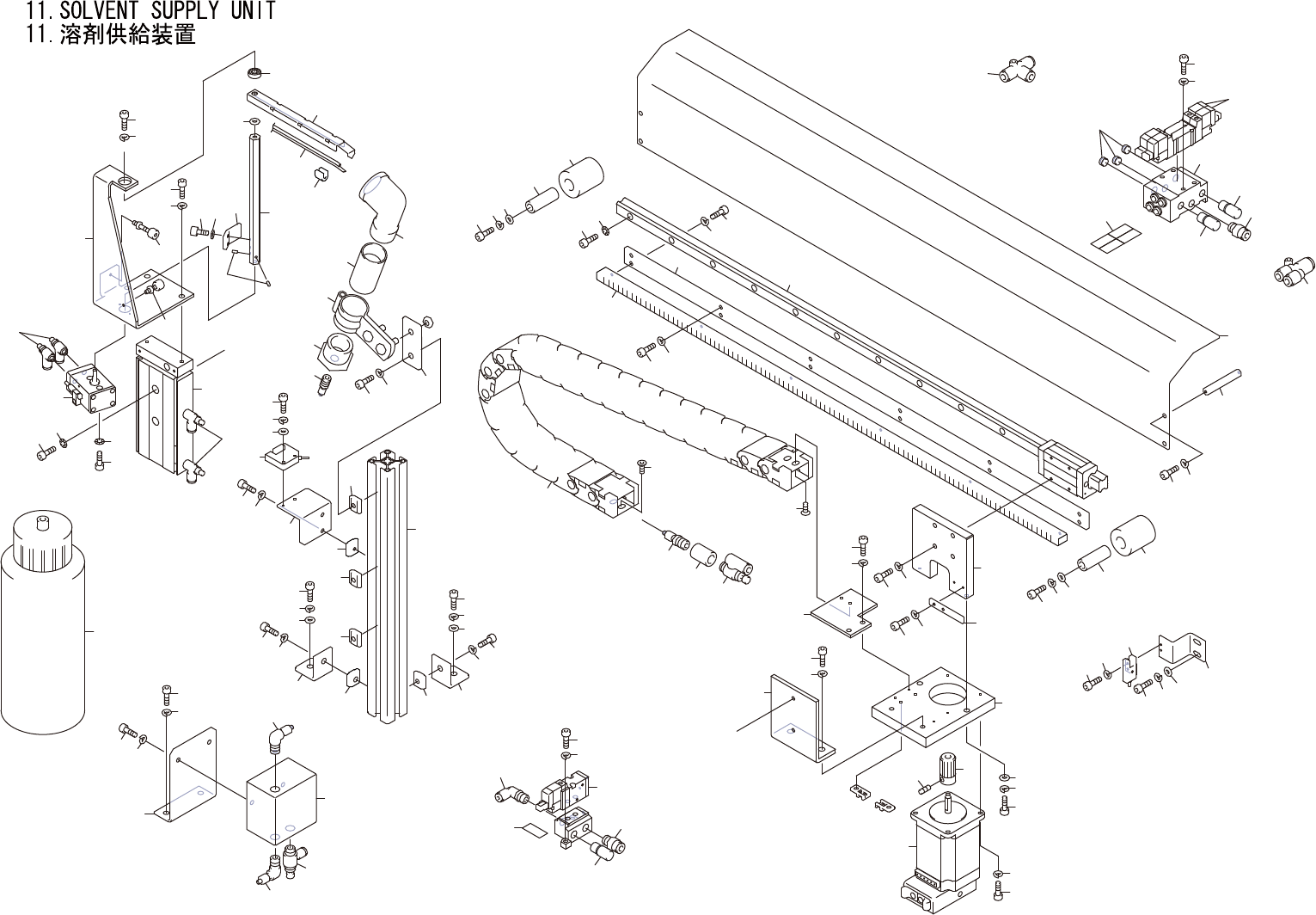

11.SOLVENT SUPPLY UNIT
11.溶剤供給装置
UV00103
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB37683 1 BKT ＢＫＴ FE
2 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
3 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 PB37721 1 DOG ドッグ FE
5 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
6 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
7 PB68561 1 BKT ＢＫＴ FE
8 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
9 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
10 PB49372 1 BKT, CYLINDER ＢＫＴ シリンダ FE
11 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
12 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
13 PB49392 1 ARM アーム FE
14 PB49401 1 PLATE, STOPPER プレート ストッパ FE
15 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
16 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 PB57140 1 BKT ＢＫＴ FE
18 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
19 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
20 PB58521 1 BKT ＢＫＴ FE
21 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
22 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
23 PB59101 1 COVER, SAFETY カバー 安全 FE
24 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
25 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
26 S3060D 4 SPACER スペーサ BSF-448 OT
27 PB59111 1 BKT, SENSOR ＢＫＴ センサ FE
28 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
29 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
31 PB59122 1 BKT, RACK ＢＫＴ ラック FE
32 H5288A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
33 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
34 PM66433 1 FRAME フレーム FE
35 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
36 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
37 PM80913 1 BAR バー FE
113
PTS-GPX-04JE
11.SOLVENT SUPPLY UNIT
11.溶剤供給装置
UV00103
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 H5300A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
39 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
40 W1050A 1 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
41 N4019A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
42 PM91903 1 PLATE, BASE プレート ベース FE
43 H5304A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X025 FE
44 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
44.1 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
45 PZ23511 1 RACK ラック OT
46 H5288A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
47 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
48 XG00712 1 GUIDE, RAIL ガイド レール OT
49 H5290A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
50 W1011A 12 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
51 XM00232 1 MOTOR, STEPPING モータ ステッピング OT
52 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
53 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
54 H41305 1 BEARING ベアリング 695ZZ OT
55 K50766 1 CONNECTOR コネクタ KQ2U06-08 OT
57 N1003K 4 NUT ナット SFB-006(M4) OT
58 N1003M 3 NUT ナット SFB-002(M6) OT
59 S4077K 1 SENSOR, PHOTO センサ フォト PM-F44P OT
60 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
61 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
62 T2061E 1 TUBE チューブ ﾅﾌﾛﾝPTEﾁｭｰﾌﾞ 2X3 OT
63 Y3070A 1 UNION ユニオン KQ2T06-00 OT
64 H32017 2 BKT ＢＫＴ HPTBS6 OT
65 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
66 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
67 W1045A 2 WASHER, FLAT ワッシャ 平 4W- 6 FE
69 K2021M 1 GEAR ギヤ GEAB1.0-14-12-6.35 OT
70 N4036A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M05X005 ｸﾎﾞﾐｻｷ FE
71 K41980 1 FLEXIBLE TRACK ケーブルベア SR300A-025-060X21L OT
73 K5361H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X010 FE
74 S2195D 1 CYLINDER シリンダ CXSJM20-50-M9B OT
75 H5304A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X025 FE
76 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
114
