13.INTERNAL TEMPERATURE CONTROL(OPTION)
13.機内温度管理(オプション)
UO01303
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XK03670 1 COOLER クーラ PAU-820S-CU_ﾀﾞｸﾄｾｯﾄﾟ75 OT
2 PB62752 1 COVER, UPPER カバー 上 FE
3 PB62765 1 DUCT ダクト FE
4 K5209A 8 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
5 XT00300 1 TRANSFORMER トランス FKT02Z-001_ﾟ3ﾀﾝﾏｷ2KVA OT
6 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
7 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
8 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
9 PB72261 1 BKT ＢＫＴ FE
10 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
11 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
12 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
13 H3100W 1 BREAKER ブレーカ 60195 OT
14 PB72270 1 BKT ＢＫＴ FE
15 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
16 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
17 DBAB0241 1 RAIL レール OT
18 K5257D 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M4X10 FE
19 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
20 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
21 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
22 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
23 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
129
PTS-GPX-04JE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
UO01400
130
PTS-GPX-04JE

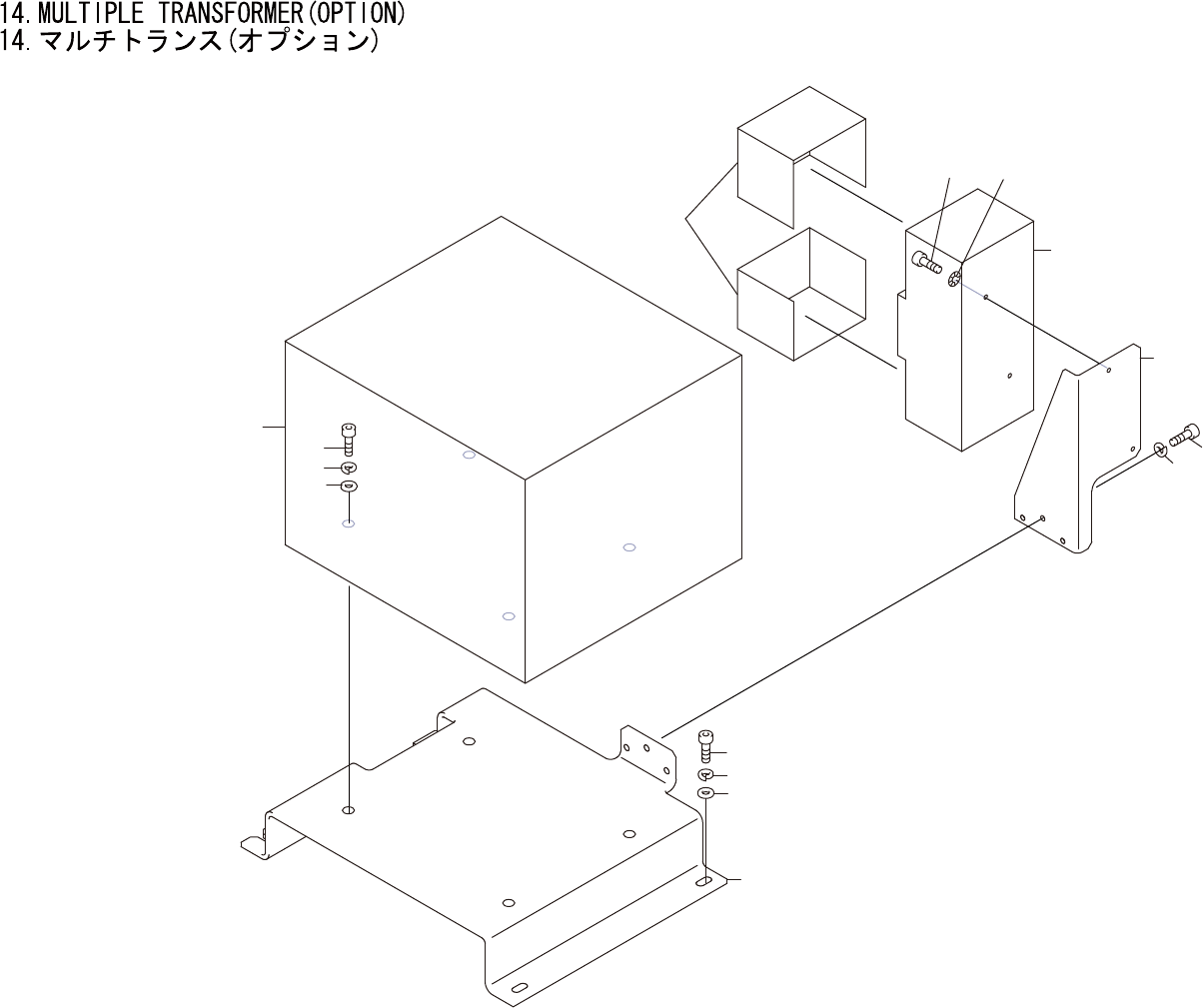

14.MULTIPLE TRANSFORMER(OPTION)
14.マルチトランス(オプション)
UO01400
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XT00280 1 TRANSFORMER トランス FKT04B-001UT_2KVA2tap OT
2 H5342A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
3 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
4 W1046A 4 WASHER, FLAT ワッシャ 平 4W- 8 FE
5 PB65862 1 BKT ＢＫＴ FE
6 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
7 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
8 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
9 H32440 1 BREAKER ブレーカ NSE100N 15A 3P(35730) OT
10 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
11 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
12 PB65870 1 BKT ＢＫＴ FE
13 H5299A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
14 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
15 K10817 1 COVER, TERMINAL カバー 端子 28034CUT(ｹｰﾌﾞﾙｱﾅ ｶｺｳﾋﾝ) OT 2pieces/set
