PTS-GPX-04JE - 第14页

Connection related parts option UO02600 UO01700 option 1 16 12 12 12 12 12 12 12 12 18 21 25 21.1 26 27 28 29 30 28 29 30 20 17 19 19 19 19.1 2 2 2 3 3 3 3 3 3 61 62 63 4 4 5 5 6 6 7 8 9 10 11 8 9 10 11 12 12 12 13 14 15…

100%1 / 137
1.BED 2/2
1.ベッド 2/2
UB01013
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XD00191 1 DUCT, WIRING ダクト　配線 OT
2
K5174F
4 SCREW, WASHER ASS'Y 小ネジ　座金組込み M04X008 P=3 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
3 XD00181 1 DUCT, WIRING ダクト　配線 OT
4
K5174F
2 SCREW, WASHER ASS'Y 小ネジ　座金組込み M04X008 P=3 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
5 XD00221 1 DUCT, WIRING ダクト　配線 OT
6
K5174F
2 SCREW, WASHER ASS'Y 小ネジ　座金組込み M04X008 P=3 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
7 XD00202 1 DUCT, WIRING ダクト　配線 OT
8
K5174F
3 SCREW, WASHER ASS'Y 小ネジ　座金組込み M04X008 P=3 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
9 XD00132 1 DUCT, WIRING ダクト　配線 OT
10
K5174F
5 SCREW, WASHER ASS'Y 小ネジ　座金組込み M04X008 P=3 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
11 XD00171 1 DUCT, WIRING ダクト　配線 OT
12
K5174F
2 SCREW, WASHER ASS'Y 小ネジ　座金組込み M04X008 P=3 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
13 XD00152 1 DUCT, WIRING ダクト　配線 OT
14
K5174F
3 SCREW, WASHER ASS'Y 小ネジ　座金組込み M04X008 P=3 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
15 XD00141 1 DUCT, WIRING ダクト　配線 OT
16
K5174F
2 SCREW, WASHER ASS'Y 小ネジ　座金組込み M04X008 P=3 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
17 XD00211 1 DUCT, WIRING ダクト　配線 OT
18
K5174F
2 SCREW, WASHER ASS'Y 小ネジ　座金組込み M04X008 P=3 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
19 XD00240 1 DUCT, WIRING ダクト　配線 OT
20 K5174F 2 SCREW, WASHER ASS'Y 小ネジ　座金組込み M04X008 P=3 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
13
PTS-GPX-04JE
Connection related parts option
UO02600
UO01700
option
1
16
12
12
12
12
12
12
12
12
18
21
25
21.1
26
27
28
29
30
28
29
30
20
17
19
19
19
19.1
2
2
2
3
3
3
3
3
3
61
62
63
4
4
5
5
6
6
7
8
9
10
11
8
9
10
11
12
12
12
13
14
15
13
64
77
78
65
79
80
81
82
66
67
74
70
71
72
73
68
69
75
76
14
15
22
23
24
22
23
24
34
40
41
42
43
43.1
44
45
46
47
47.1
48
49
35
36
160
161
162
37
37
37
38
39
38
39
37
38
39
37
38
39
50
51
52
53
54
55
56
57
60
59
58
56
57
60
59
58
83
84
85
97
96
86
101
102
87
88
89
90
93
94
93
94
91
91
92
92
89
90
100
95
98
98.1
98.2
98.3
98.4
98.5
98.6
99
104
104
105
106.1
106
107
107
105
103.1
108
112
113
114
115
115
113
110
111
111
109
109
103
116
116.1
119
120
121
124
126
127
128
130
131
132
133
134
134
133
135
137
137
129
125
122
123
132
133
134
134
133
135
137
137
138
139
139
139.1
139.1
140
141
142
143
144
145
141
142
143
144
145
146
154
155
156
156
156
157
158
149
151
152
153
150
147
148
19.1
19.1
3
3
61
62
63
117
118
116.1
164
165
166
167
168
169
170
169
170
164
159
163
UJ01308
14
PTS-GPX-04JE

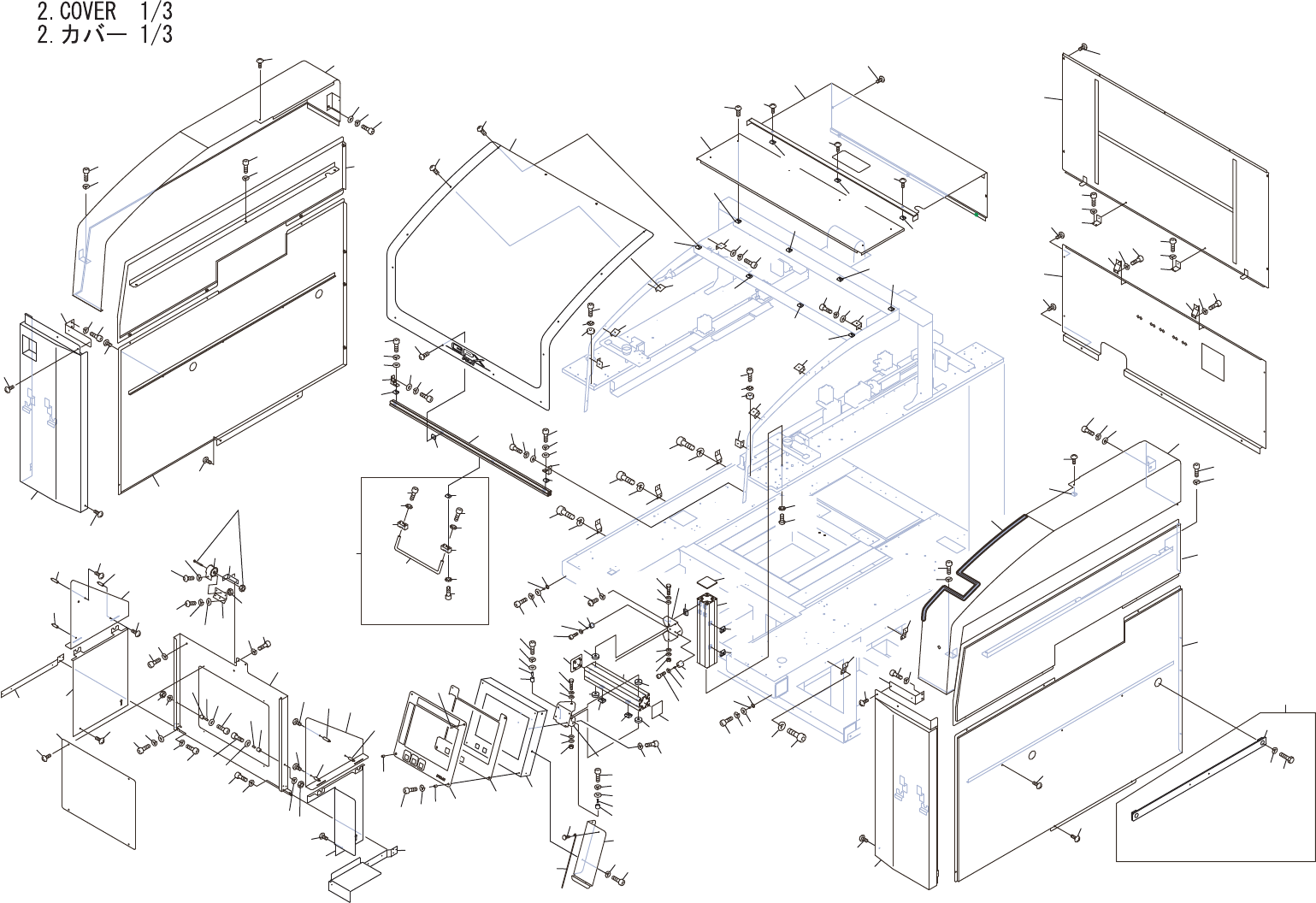

2.COVER 1/3
2.カバー 1/3
UJ01308
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1
AA3CS03
1 WINDOW 窓 OT
2 K5260A 14 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M05X008 FE
3
H32014
8 BKT ＢＫＴ HCBV5 OT
4 H5287A 16 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
5 W1022A 16 WASHER, LOCK ワッシャ　スプリング 4M/M FE
6 W1041A 16 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4) FE
7
H3260R
1 FRAME フレーム SFF-204B L=921 OT
8 H3202D 2 BKT ＢＫＴ SFJ-NO1 OT
9 H5299A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X012 FE
10 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
11 W1050A 2 WASHER, FLAT ワッシャ　平 5M/MX1.0X10(1W-5) FE
12
N1002D
12 NUT ナット
SFN-TX5
OT
13 H5289A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
14 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
15 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
16 PB54221 1 COVER, UPPER カバー　上 FE
17 K5259T 6 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M05X006 FE
18 PB60621 1 COVER, UPPER カバー　上 FE
19 K5214A 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M05X008 ﾕﾆｸﾛﾒｯｷ FE
19.1 N1003L 3 NUT ナット SFB-001(M5) OT
20 K5208A 2 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
21
PB60632
1 COVER, END カバー　エンド FE
21.1 K5208A 9 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
22 PB58150 2 BKT ＢＫＴ FE
23 H5288A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
24 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
25
PB55543
1 COVER, END カバー　エンド FE
26 K5208A 6 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
27 K5172R 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M06X008 ﾕﾆｸﾛﾒｯｷｼﾛ FE
28 PB58290 2 BKT ＢＫＴ FE
29 H5288A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
30 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
34 PB60601 1 COVER, SIDE カバー　サイド FE
35 K5208A 7 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
36 K5172R 2 SCREW, C/R TRUSS 小ネジ　十穴トラス M06X008 ﾕﾆｸﾛﾒｯｷｼﾛ FE
37 PB58280 6 BKT ＢＫＴ FE
38 H5288A 12 BOLT, HEX SOCKET ボルト　六角穴
M04X010 FE
15
PTS-GPX-04JE
