3.1. SQUEEGEE HEAD 3.1.スキージヘッド UH02201 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM92263 1 PLATE プレート FE 2 PB57882 1 ANGLE IRON アングル FE 3 H5299A 3 BOLT, HEX S…
A
A
1
2
3
4
135
136
137
5
6
7
8
9
11.1
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
2324
24
25
26
27
25
28
29
30
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
60
60
61
62
63
64
65
66
67
68
69
67
67
67
62
131
131
20
20
20
18.1
132
133
134
70
70
77.1
77
78
80
84
86
86
86
87
88
89
90
91
91.1
91.2
91.1
91.2
92
93
95
96
96
98
99
100
101
104
104
104.1
104.1
104.2
104.2
125
97
97
94
90
91
89
87
88
85
71
72
130
130
73
76
130
74
75
130
68
69
104
92
80
79
78
79
67
67
67
67
138
86
60.1
60.1
104
104.1
104.1
104.2
104.2
93
95
96
96
98
99
100
97
97
94
87
88
87
88
UH02201
30
PTS-GPX-04JE

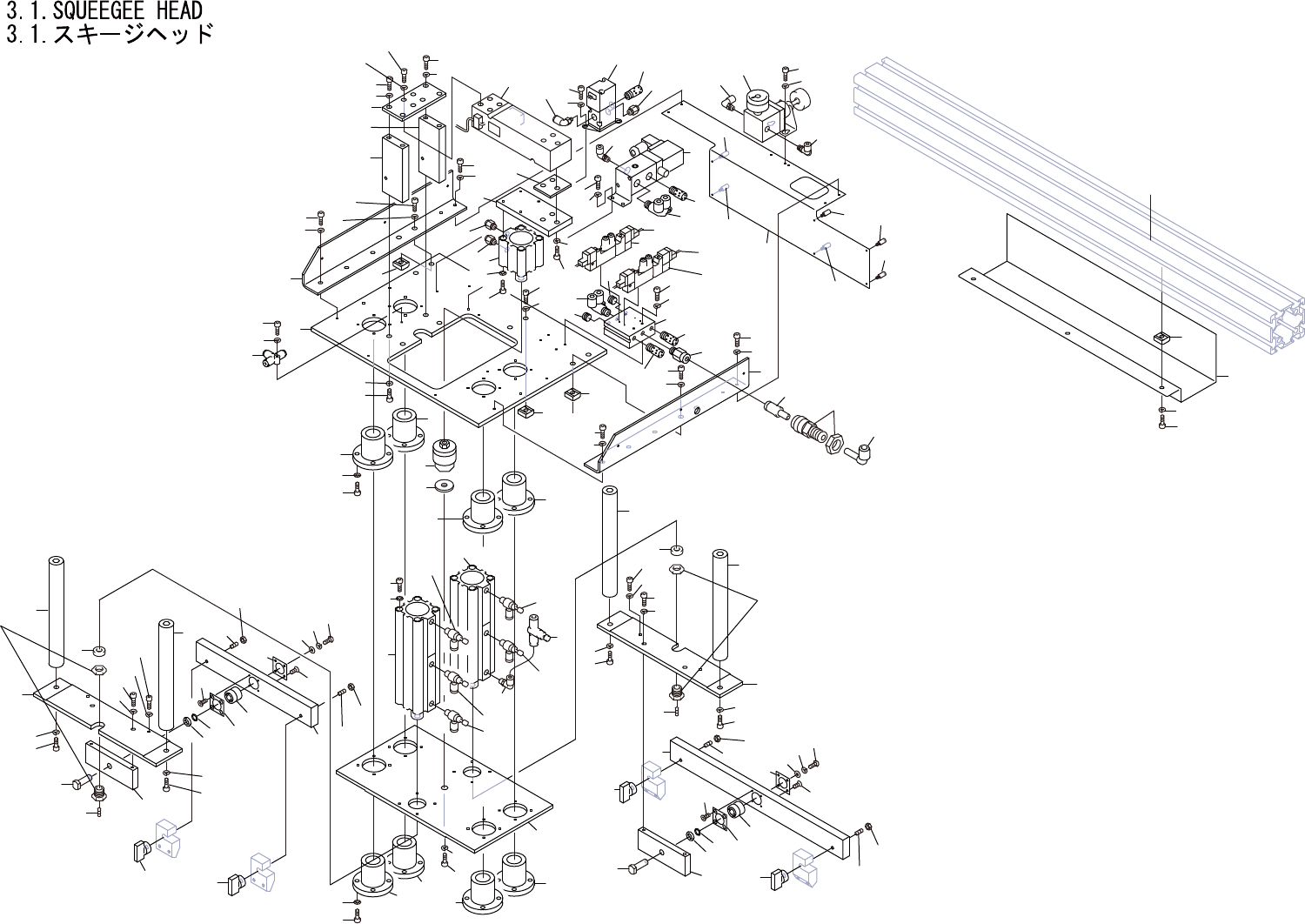

3.1. SQUEEGEE HEAD
3.1.スキージヘッド
UH02201
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1
PM92263
1 PLATE プレート FE
2 PB57882 1 ANGLE IRON アングル FE
3 H5299A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
4 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
5 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
6 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
8 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
9 N1003M 2 NUT ナット SFB-002(M6) OT
10 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
11 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
11.1 N1003M 2 NUT ナット SFB-002(M6) OT
12 PB57893 1 ANGLE IRON アングル FE
13 H5299A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
14 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
15 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
16 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
18 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
18.1 N1003M 2 NUT ナット SFB-002(M6) OT
19 PB57902 1 BKT ＢＫＴ FE
20 S3059W 6 SPACER スペーサ SQ-10 OT
21
H1031H
1 VALVE, PRESSURE REDUCING バルブ 減圧
IR1010-01BG
OT
22 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
23 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
24 Y3078A 2 UNION, ELBOW ユニオン エルボ KQ2L06-01S OT
25 PM82671 2 PLATE プレート FE
26 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
27 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
28 PB50750 1 PLATE プレート FE
29 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
30 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
31
S40320
1 SENSOR センサ 587-09 OT
32 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
33 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
34 PB59411 1 SPACER スペーサ FE
35 PB50761 1 PLATE
プレート FE
31
PTS-GPX-04JE
3.1. SQUEEGEE HEAD
3.1.スキージヘッド
UH02201
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
36 H5327A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X030 FE
37 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
38
S2197M
1 CYLINDER, AIR シリンダ エアー CQ2YB32-10DC OT
39 H5308A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X045 FE
40 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
41 Y3083A 2 UNION, HALF ユニオン ハーフ KQ2H06-01S OT
42
S21594
1 JOINT ジョイント JB40-8-125 OT
43 W1090H 1 WASHER ワッシャ WSSB25-8-3 OT
44 H1460N 1 VALVE, SOL バルブ ＳＯＬ 3PA210-06-C01P-3 OT
45 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ OT
46 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M OT
47 Y3078A 1 UNION, ELBOW ユニオン エルボ KQ2L06-01S OT
48 S1056E 1 SILENCER サイレンサ AN103-01 OT
49 Y3083A 1 UNION, HALF ユニオン ハーフ KQ2H06-01S OT
50 H1057W 1 VALVE, ELEC/AIR PROPORTIONAL バルブ デンクウヒレイ VY1100-01-BN-X7 OT
51 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
52 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
53 Y3078A 1 UNION, ELBOW ユニオン エルボ KQ2L06-01S OT
54 S1056E 1 SILENCER サイレンサ AN103-01 OT
55
Y3077M
1 UNION, ELBOW ユニオン エルボ KQ2LU06-01S OT
56
M1034M
1 MANIFOLD マニホールド SS5Y3-20-02 OT
57 H5293A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
58 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
60 H1121C 2 VALVE, SOL バルブ ＳＯＬ SY3220-5LOZ-C4 OT
60.1 K4005L 4 CABLE ケーブル SY100-30-4A-6 OT
61
Y3077M
1 UNION, ELBOW ユニオン エルボ KQ2LU06-01S OT
62 S1056E 2 SILENCER サイレンサ AN103-01 OT
63 Y3084T 1 UNION, HALF ユニオン ハーフ KQ2H08-01S OT
64
S5026N
1 SOCKET ソケット KK3P-08H OT
65 K11577 1 COUPLER カプラ KK3S-08E OT
66 A4066R 1 ELBOW エルボ KQ2L08-99 OT
67
H4429C
8 BEARING, BALL ベアリング ボール LMF20UU
OT
68 H5297A 32 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
69
W1012A 32 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
70
S2197L
2 CYLINDER, AIR シリンダ エアー CDQ2B32-30+20DC-M9B-XC11 OT
71 H5318N 8 BOLT, HEX SOCKET ボルト 六角穴 M05X155 FE 70-ACC
72 W1012A 8 WASHER, CONICAL ワッシャ 皿 M- 5-L FE 70-ACC
32
