UI00106
68
PTS-GPX-04JE

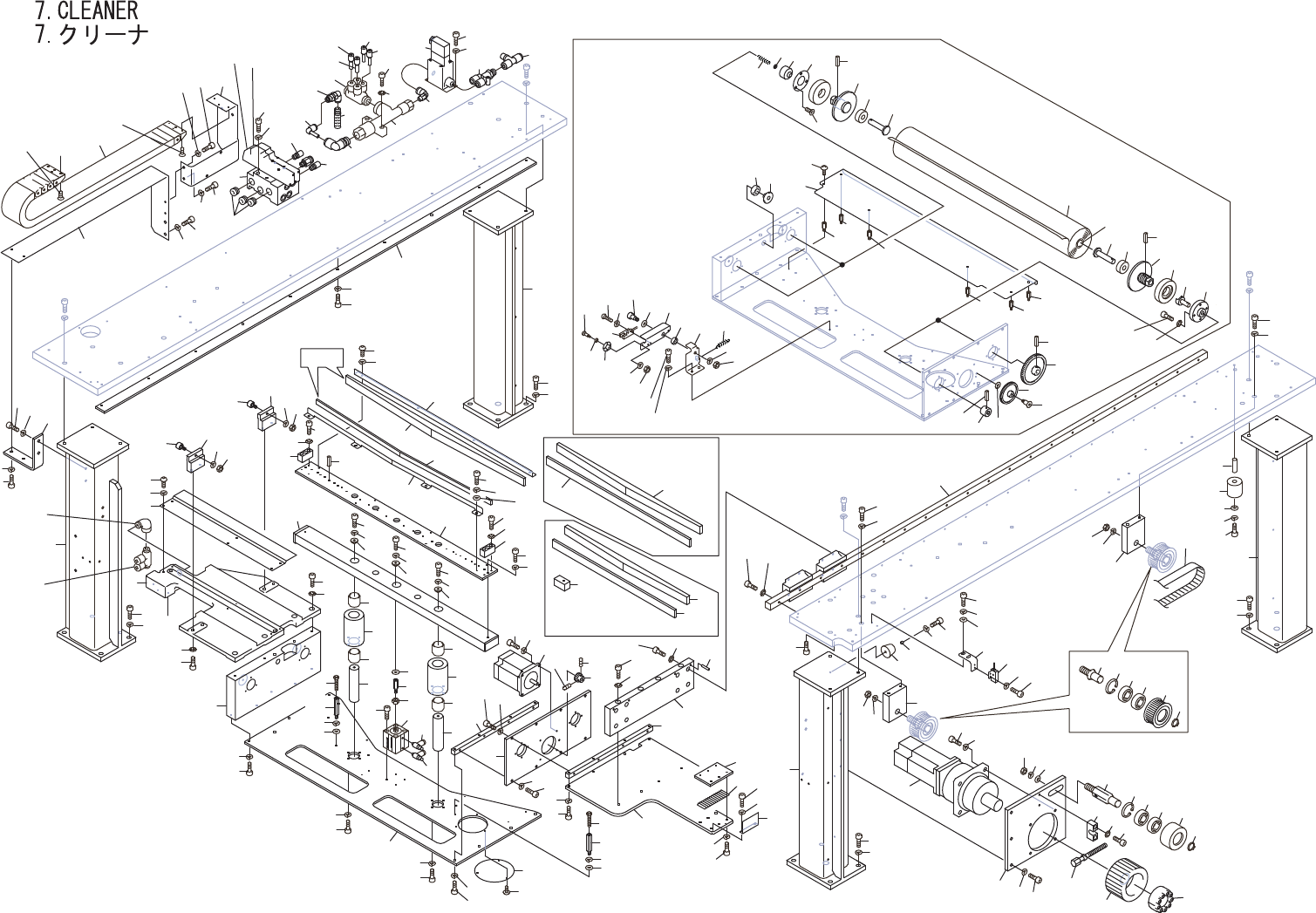

7.CLEANER
7.クリーナ
UI00106
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 PB38131 1 PLATE プレート FE
3 H5299A 10 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
4 W1023A 10 WASHER, LOCK ワッシャ スプリング 5M/M FE
5
PM67197
1 LEG 脚 FE
6 H5342A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
7 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
10 PB38065 1 BKT ＢＫＴ FE
11 H5321A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
12 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
13 H5320A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X010 FE
14 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
15 PB50282 1 BKT, SUPPORT ＢＫＴ 支え FE
16 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
17 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
18 PB50292 1 BKT ＢＫＴ FE
19 H5298A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
19.1 H5297A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
20 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
21
K41626
1 FLEXIBLE TRACK ケーブルベア 09-50-038-0-33-080.50.12 OT
22 K5357M 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
23
PM67205
1 LEG 脚 FE
24 H5342A 3 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
25 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
29 XG00691 1 GUIDE, RAIL ガイド レール OT
30 H5290A 21 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
31 W1011A 21 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
32 PB41861 1 BKT, SENSOR ＢＫＴ センサ FE
33 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
34 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
36 S4077W 1 SENSOR, PHOTO センサ フォト PM-R44P OT
37 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 OT
38 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M OT
39 PM67272 2 BLOCK ブロック FE
40 H5343A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X030 FE
41 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
42
N1096A
2
NUT, HEX ナット 六角
M12 P=1.75
FE
