單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
95
12.4 INSERTDATA.exe 無法開啓
Ø 檢查右下角的[Borland socket server ]有無存在，若無存在則請至
[控制台/服務]啓動[Borland socket server]，且在登入頁面中勾選[允
許服務與桌面互動]，若在這裏看不到[Borland socket server]則請重
新安裝 Repair Station 的程式。若有則請點選右下角的 圖形標誌，
開啓之後請檢查 port 是否為[211]。
Ø 單機版：檢查[C:\RSINSTALL\PINSTALL.EXE(齒輪)]中[parameter
setting]前四項是否為本機電腦名稱或是[LOCALHOST]。
Ø Server 版：則請檢查[C:\RSINSTALL\PINSTALL.EXE(齒輪)]中
[parameter setting]頁面的[sqlservername]是否為 Server PC 的電腦名
稱或是 IP，且請確定網路可否連至該 Server PC。
Ø 開啟後產生錯誤訊息[I/O error 53]，表示 Repair PC 的[C$]或是[D$]
的分享沒有開啟。或是該電腦無 D 槽，請至 PINSTALL.EXE(齒輪)
程式中將[Map location]的路徑設為[C$]，或其他可以存取的硬碟代
號。
Ø 確認 SQL SERVER 是否正常運作 。

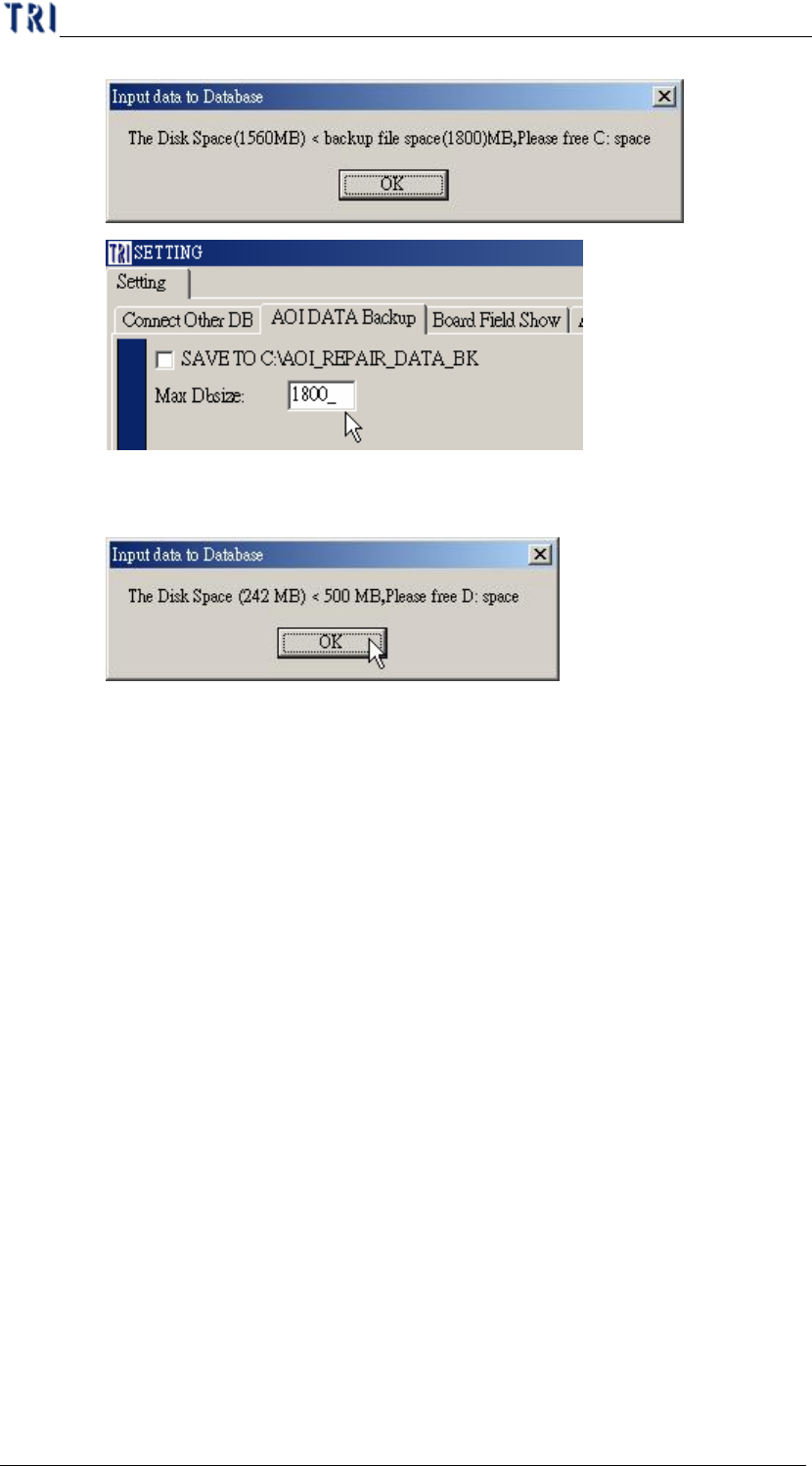

Ø 出現 C 槽空間不足的錯誤訊息。C 槽空間必須大於所設定的自動備
分空間(預設值為 1800)，需自行清理 C 槽中的資料，再重新執行
InsertData.exe。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
96
Ø 出現 D 槽空間不足的錯誤訊息。D 槽空間需大於 500MB 才可以繼
續執行 InsertData.exe，需自行清理 D 槽中的資料。
12.5 資料庫空間不足
Ø 在 Repair PC 主程式中點選[Clear Data/Empty DB]，若名稱為 TRI
的資料庫大小超過1800時，需 點 選 [Backup and Empty DB]來將 TRI
資料庫清空。
12.6 產生*.fail 檔案
Ø 檢查[控制台/地區選項/日期/日期分隔字元]需設定為[/]。
Ø 在Repair Station主程式中的[Setting/Other]中所有的設定是否正確。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
97
單元三 SPC 使用手冊
1 開啟程式
Ø 程式路徑為[C:\rsinstall\SPCProj.exe]，可拉捷徑至桌面方便啟動程式。
Ø 登入時會出現語言選項，可選擇所要使用的語言。其語言可以自行定
義，可以至[C:\rsinstall\SPCLanguage]編輯[english.txt]或[big5.txt]。
2 BOARD VIEW
Ø 查詢測試板子的狀態統計
Step1. 點選機種名稱[Model]
Step2. 點選 AOI 的站別[Station]。AOI 站別設定請至 repair staion 主程式的
[Define Error]中的[STATION DEFINE]中設定，請參閱 7.2。
Step3. 選擇[日期/時間]，若有要選擇工單，則在[LOTNO]選擇工單，若不選
擇工單則清空[LOTNO]的欄位。若要輸出報表時，能顯示覆蓋率或檢
出率，則可以在[Cover Rate]、[Inspect Rate]鍵入數值。
Step4. 按下[Query]查詢。預設圖形是直方圖，。其各個狀態的意義如下：
Y FAIL－AOI 檢測為不良，尚未經由人員確認的狀態
Y PASS－AOI 檢測為通過
Y REPAIR－AOI 檢測為有缺點，且已經由人員確認(Confirm)有缺
點的板子
Y RPASS－AOI 檢測為有缺點，而已經由人員確認(Confirm)為誤判
的板子
Y SKIP、Untest－廢板，或經由人員確認為不列入計算的板子不列
入計數的板子
