單元三、SPC 使用手冊
AOI Repair Station 使用手冊
98

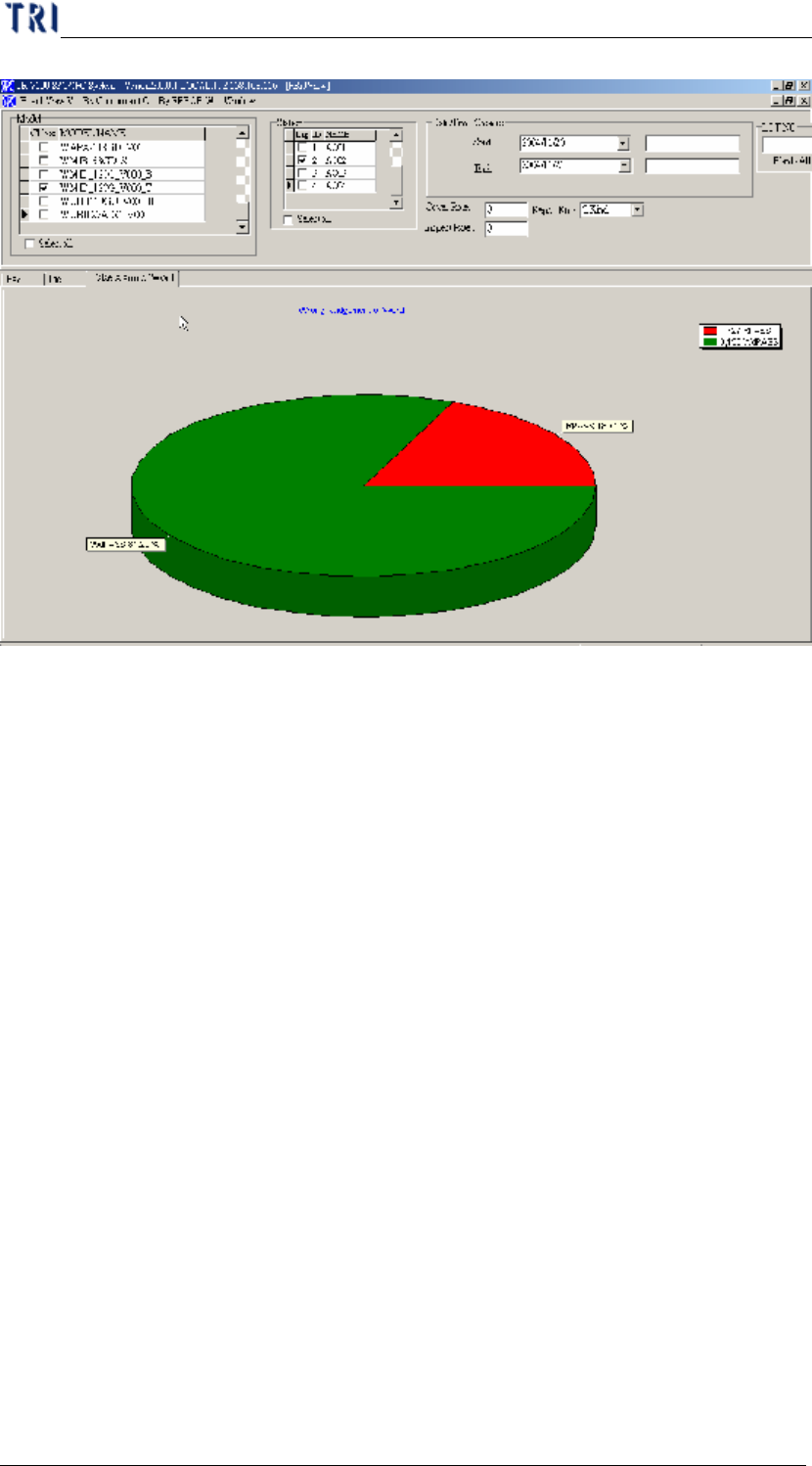

Step5. 可以切到圓餅圖，顯示百分比。或是切到[FASLE ALARM OF WORD]
顯示其文字面誤判佔誤判的百分比。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
99

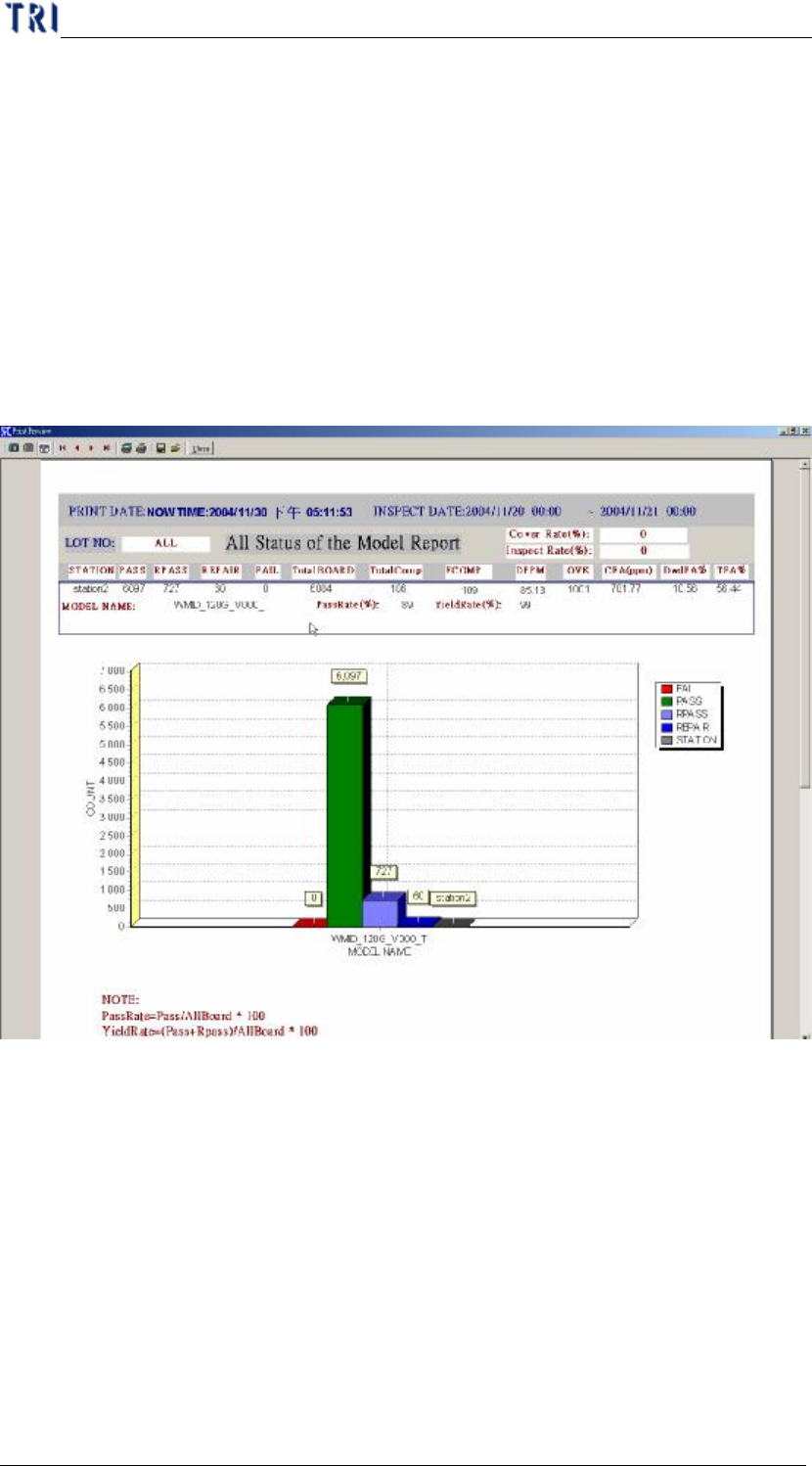

Step6. 按下[PRINT QUICK]，可以產生報表，茲說明各個欄位的意義：
Y MODEL－機種名稱
Y STAION－站別名稱
Y PASS－PASS
Y REPAIR－REPAIR
Y SKIPS－SKIPS (需在按下[PRINT]之前將[REPORT KIND]選為
[FKIND]才會出現)
Y FAIL－FAIL
Y UNTEST－UNTEST (需在按下[PRINT]之前將[REPORT KIND]
選為[FKIND]才會出現)
Y DEFECTREATE－不良率(需在按下[PRINT]之前將[REPORT
KIND]選為[FKIND]才會出現)
Y ALLBOARD－測試總板數
Y TOTALCOMP－這個機種上的元件總數
Y FCOMP－經由維修人員維修過的元件總數
Y OVK－誤判元件總數
Y WDPASS(Word PASS)－是自訂的一種錯誤類型，表示文字面錯
誤，在 Confirm 畫面下預設為"+2;Wd"，當 Missing 框是文字面錯
誤類型的錯誤的話，人員可以確認為 wdfail。若要算誤判率(且不
包含 WDPASS)可以將誤判率的數字降低。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
100
Y PassRate=Pass/AllBoard*100－(檢測為 pass 的板數)/(總板數)*100
Y YieldRate=(Pass+Rpass)/AllBoard*100－(檢測為pass的板數+人員
確認為 pass 的板數)/(總板數)*100
Y DPPM=FCOMP/(ALLBOARD * TOTALCOMP) *1000000－(人員
確認為缺點的元件數)/(總板數*單板上元件數) *1000000
Y CFA(PPM)=OVK / (ALLBOARD* TOTALCOMP)*1000000－(機
器誤判的元件數)/(總板數*單板上元件數)*100000
Y DwdFA=RPASS/ALLBOARD *100－(誤判板數)/(總板數)*100
Y TFA=(RPASS+WdPass) / ALLBOARD *100－(誤判板數+人員確
認為文字面錯誤板數)/(總板數) *100

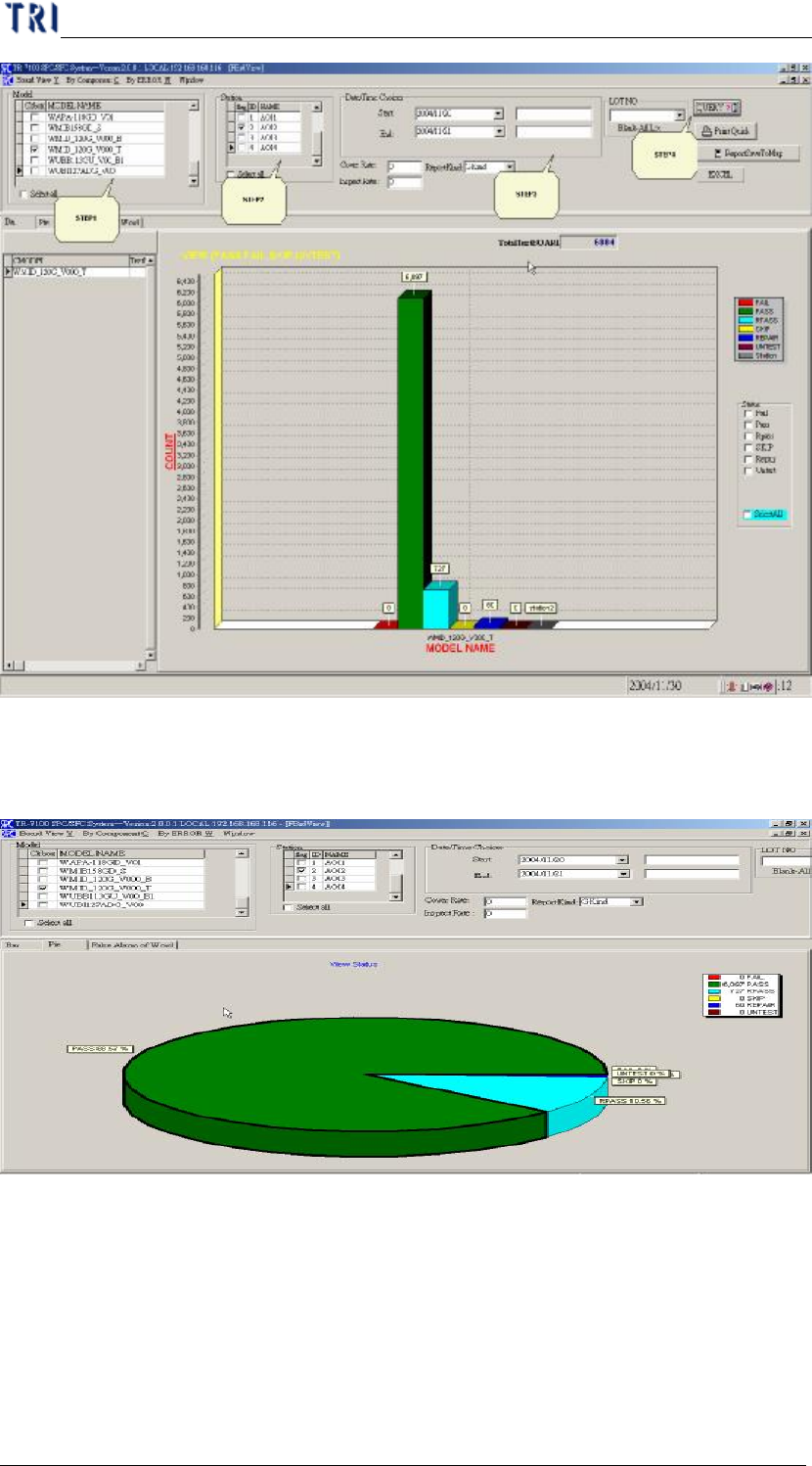

Step7. 當按下[SAVETOBMP]，會將圖形存在[C:\SPC1.BMP]
Step8. 當按下[EXCEL]，可以產生 EXCEL 報表
3 Board Defect Data
Ø 查詢檢測板子的測試資料與各個狀態的曲線圖
l 查詢條件輸入[MODEL]、[STATION]、[STATUS]、[DATETIME]，
按下[QUERY]，在 AREA1 是顯示板子的相關資料，AREA2 是顯
示每片板子的的缺點明細。
