單元 三 、 S PC 使 用手冊 AO I R e p a i r S t a t i on 使 用 手冊 103 l 切 到 [ C U R V E] 如 下 圖 ， 在 此 功能 可 以 顯 示 [ P A SS] 、 [ D E F E C T] 、 [ F A L S E A L A R M] 等 曲 線 圖 ， 使用方 法 如 下： S t e p 1. 必須要 先 [ QU E R Y] 資料 S t e p 2. 設定 …
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
102
[Report]按鈕，系統會自動在[C:\]路徑下輸出一 Excel 檔案，報表內
容如下。可以在按下[Report]按鈕後自行設定需列出的 Defects/
False 元件數目。

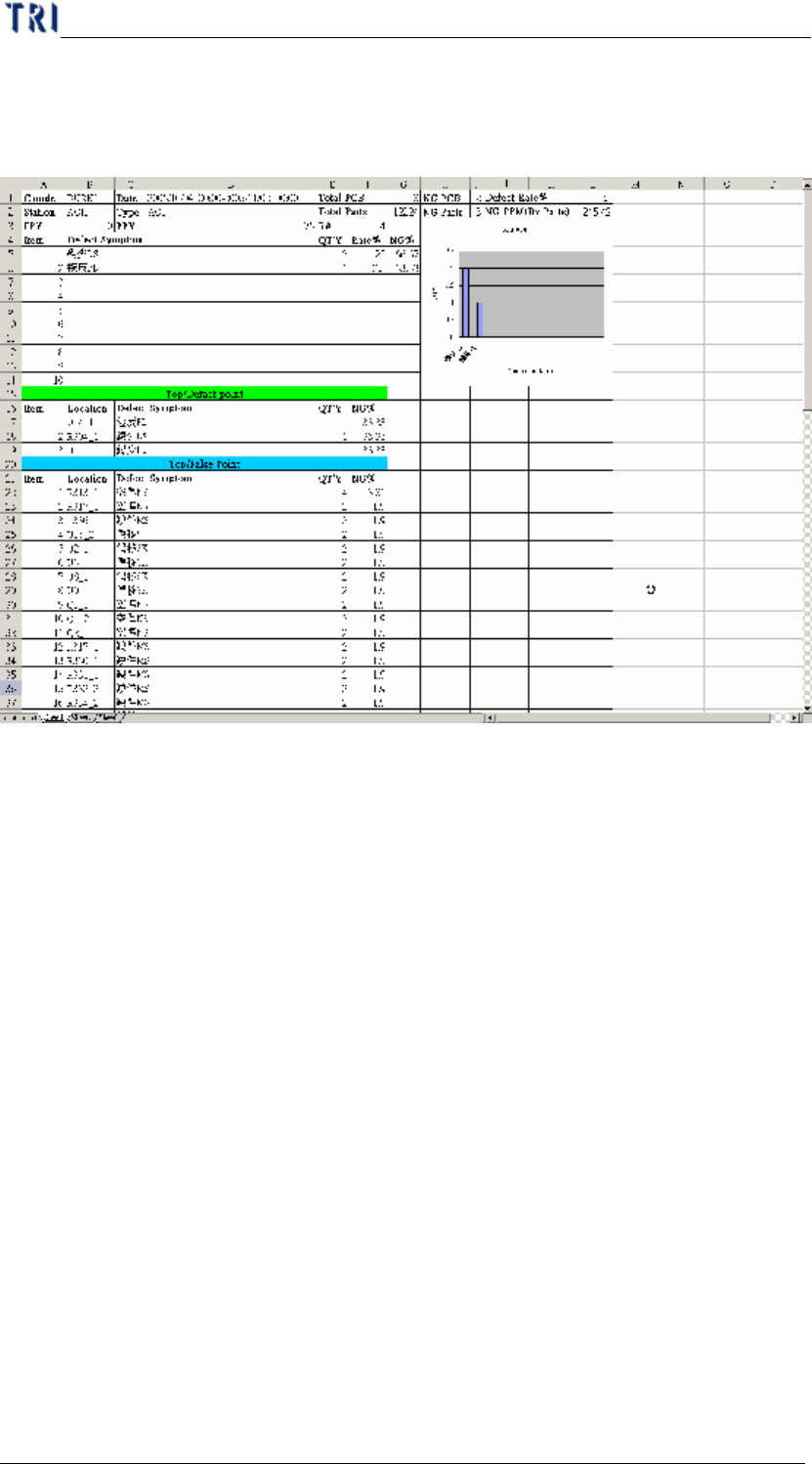

l 依指定日期輸出 Excel 報表功能–按下[Report (By one day)]欄位下
的[Report]按鈕，系統會自動在[C:\]路徑下輸出一 Excel 檔案。報表
內容如下，統計資料會以日夜班資料分開統計，而日夜班的時段預
設值以 Repair 主程式的[Schedule Define]為依據，亦可以在按下
[Report]按鈕後自行設定。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
103

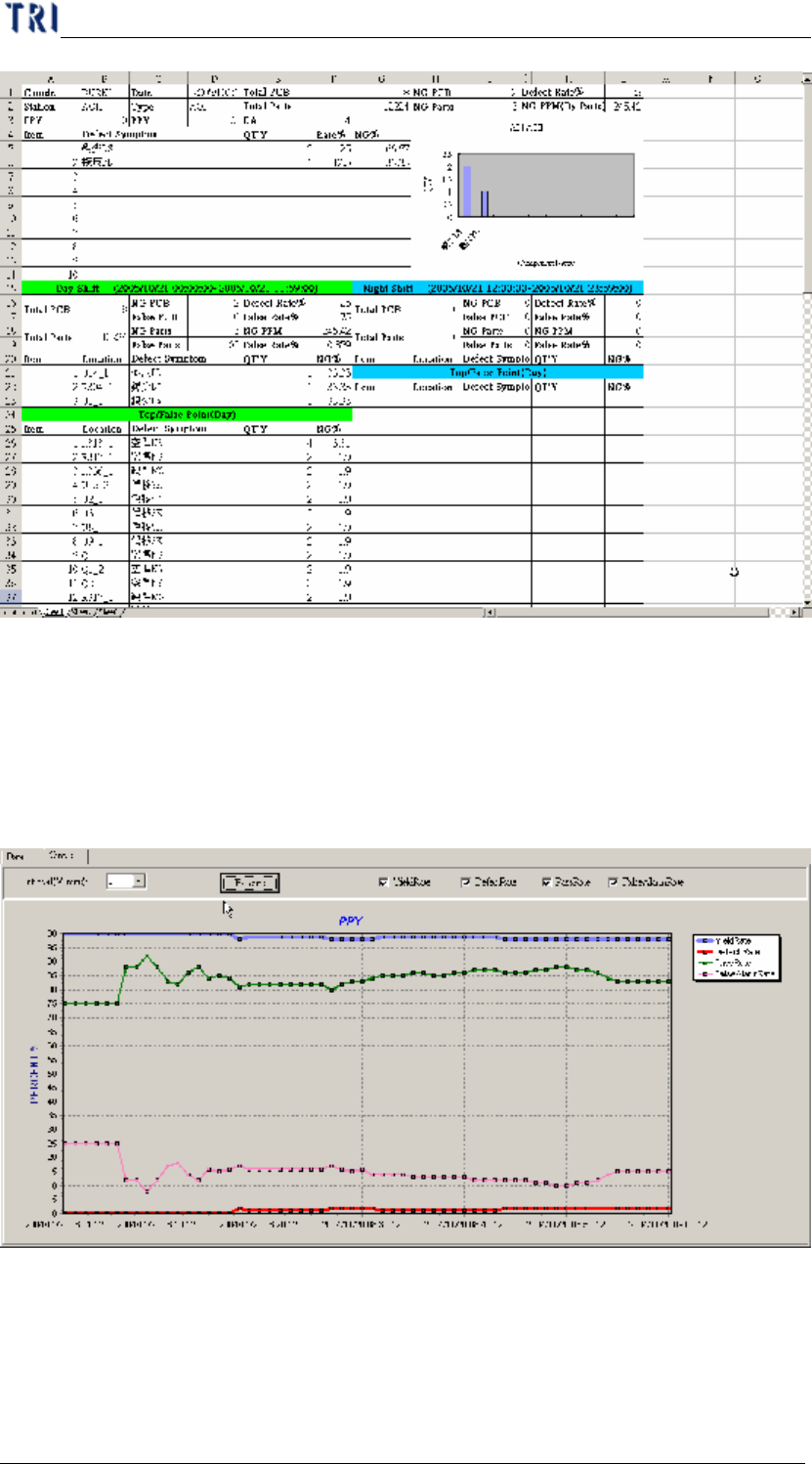

l 切到[CURVE]如下圖，在此功能可以顯示[PASS]、[DEFECT]、
[FALSE ALARM]等曲線圖，使用方法如下：
Step1. 必須要先[QUERY]資料
Step2. 設定[INTERVAL]，以分為單位
Step3. 按下[EXECUTE]
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
104

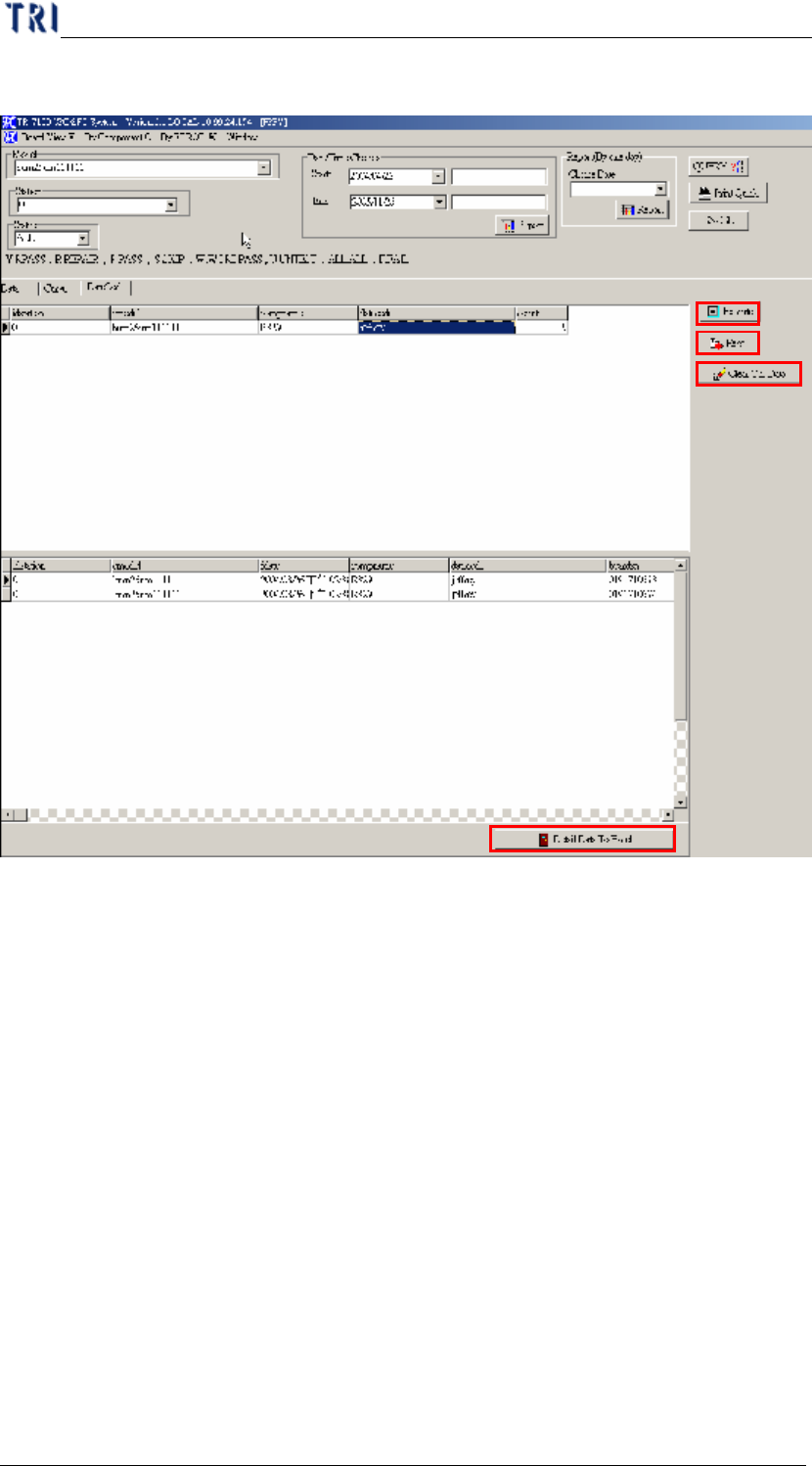

l 切到[DateCode]如下圖，使用方法如下：
Step1. 選擇[MODEL]，[STATION]，[STATUS=ALL]及[日
期]，按下紅色框起來的[EXECUTE]。
Step2. 在區塊1的RECORD上點選兩下可顯示區塊2的資料。
Step3. 區塊 1 主要是針對同一個零件，同 一個 DATECODE 的
總和。 [EXCEL]的按鍵是針對區塊 1 的資料輸出。
Step4. 區塊 2 主要是區塊 1 的詳細資料，[DETAIL DATA TO
EXCEL]的按鍵是針對區塊 2 的資料輸出。
Step5. [CLEAR OCR DATA]是清除 OCR 的資料。
4 COMPONENT SORT
Ø 依其使用者所設定的條件，查詢出前 10 名發生錯誤的元件
Step1. 選出[MODEL]、[STATION]、[DATE TIME]、[維修人員(USER)]、
[TOP/BTM(* 表示不分正反面)]、[LOT_NO(不選表全部)]
Step2. 點選[QUERY]。若在按下[QUERY]之前將[RPASS COMPONENT]
區塊 1
區塊 2
