單元三、SPC 使用手冊
AOI Repair Station 使用手冊
107
6 DATE SORT
Ø 依日期時間(以兩小時為單位)統計元件錯誤明細
Step1. 選出[MODEL]、[STATION]、[DATE TIME]、[維修人員
(USER)]、[TOP/BTM(* 表示不分正反面)]，若將[FILTER
WORDPASS]打勾，則會過濾文字面誤判。
Step2. 點選[QUERY]。在 AREA2 是表示此機種依日期 2004/11/20
08~09的其本資料，在AREA3是表示此機種在2004/11/20 08~09
的缺點明細資料。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
108

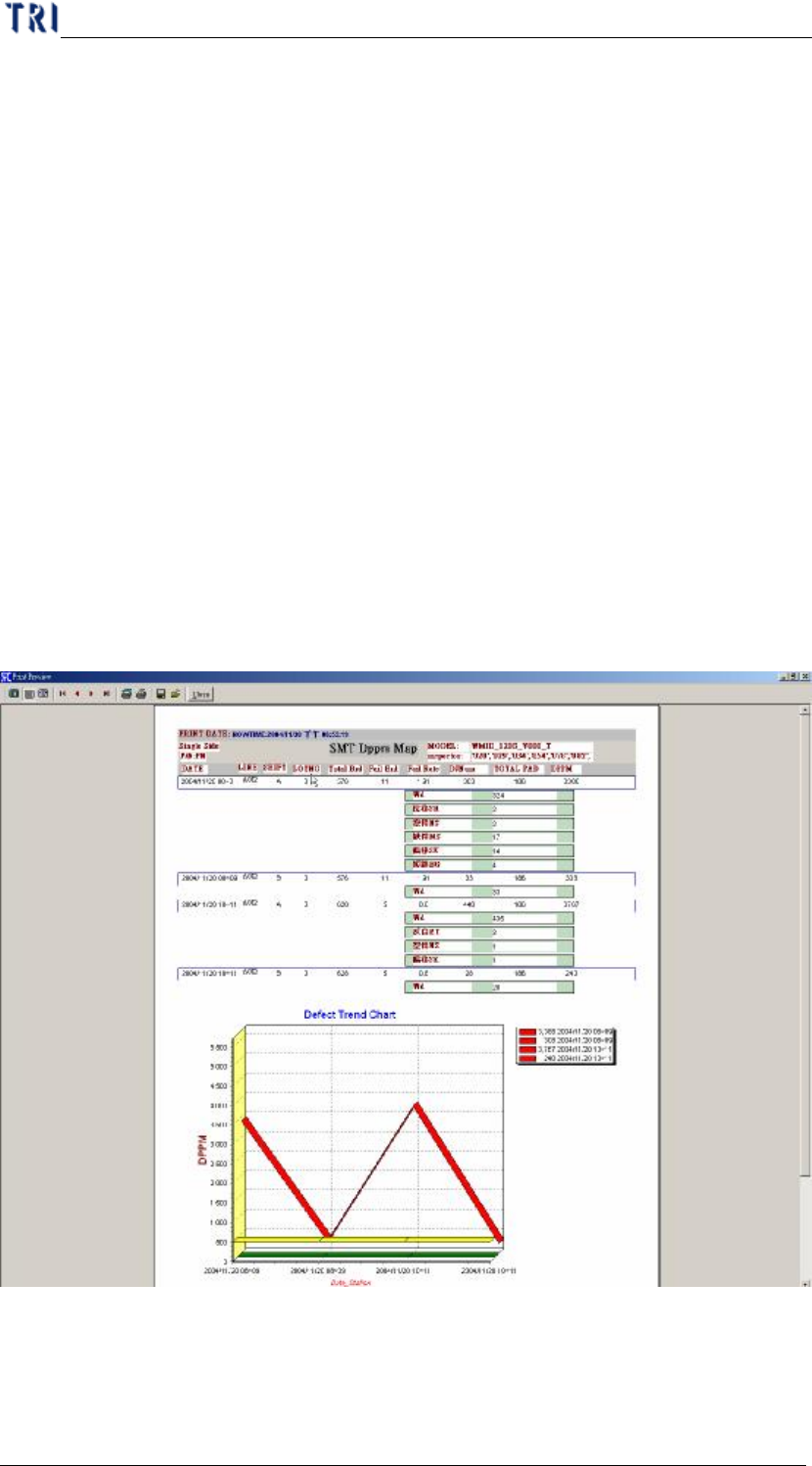

Step3. 點選[PRINT]
Y [SINGLE SIDE]、[P/N]可以在按下[PRINT]之前於上一個
畫面手動輸入
Y 對於[DEFECT TREND CHART]的上下限可以於上一個畫
面手動輸入，輸入之後再按下[change high and low]，再按
下[PRINT]，則上下限會自動更改
Ø 欄位說明如下
l DATE－日期時間
l LINE－站別
l SHIFT－班別
l LOTNO－工單
l TOTAL BOARD－總測試板數
l FAIL BOARD－不良板
l FAIL RATE－Failboard / totalTestBoard * 100
l DPPM－DJNUM/ (單面焊點數*測試板數)) * 1000000
l DJNUM－不良點數
l TOTAL PAD－此一機種元件總數
7 X Bar R Chart
7.1 設定方式
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
109
Ø 在 AOI 主程式中需勾選[Utility/ Inline Component Data Output to
SPC(Y:)]。
Ø 在維修站電腦的 Ptri1 程式中，將[Setting/Defect Warning/
Output7100XY]設定為[True]。
7.2 目的
Ø 此軟體的使用目的在於顯示製程之穩定性及製程能力，以做為作業
員是否調整製程或機器的參考，除此之外，也加入了異常管理參數
的設定，只要管制圖中的資料抵觸到異常參數時，系統就會自動出
現警示訊息。此文件將說明如何使用此套軟體。
7.3 使用說明-主畫面

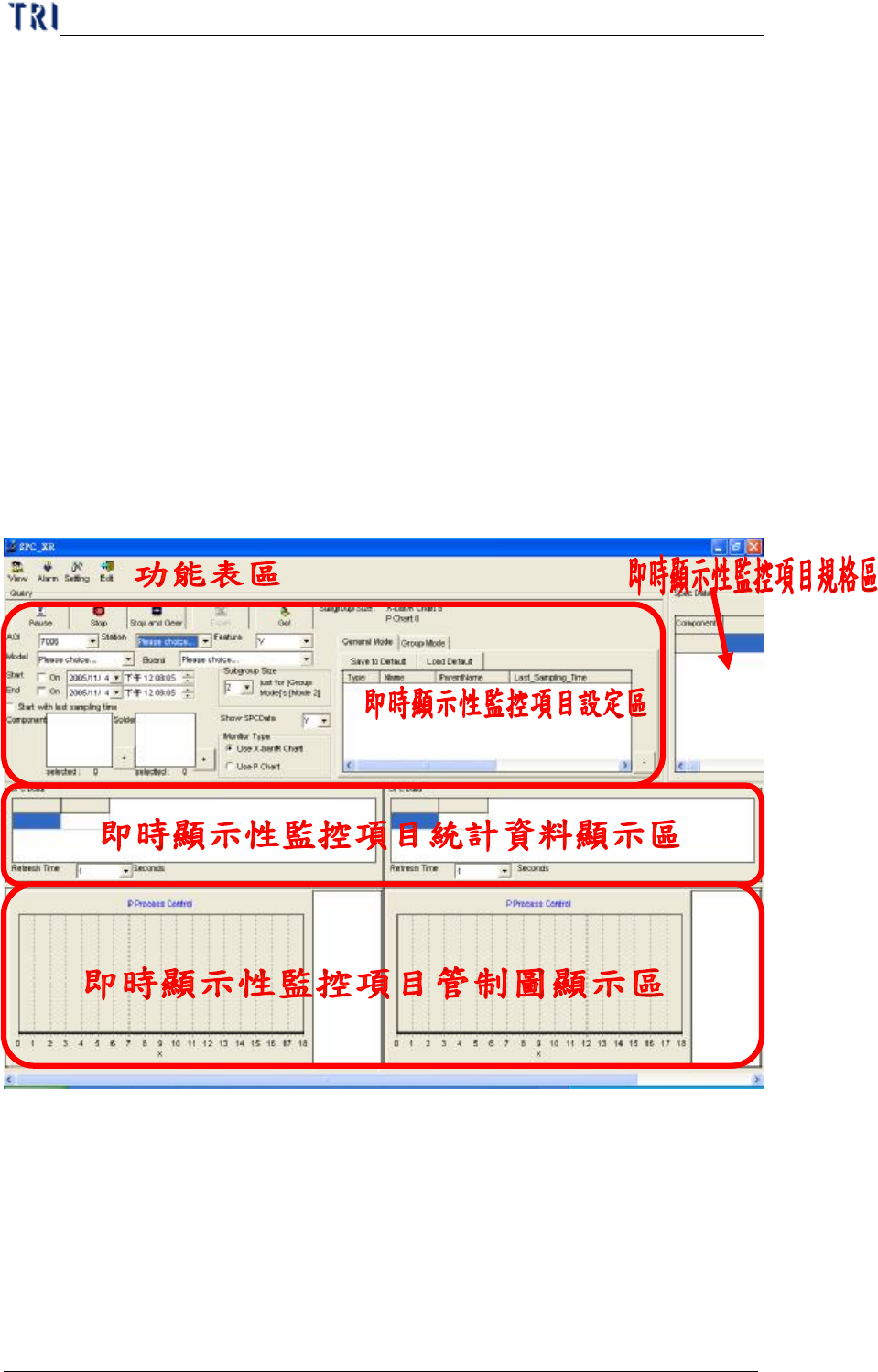

Ø 整個軟體的主畫面如下所示，可以劃分為「功能表區」、「即時顯示
性監控項目設定區」、「即時顯示性監控項目規格區」與「即時顯示
性監控項目統計資料與管制圖顯示區」，分別說明如下。
7.3.1 功能表區：此區列出了該軟體所有的功能項目，根據功能特性的不
同，區分了「View」、「Alarm」與「Setting」這三大類，分別說明
如下。
7.3.1.1 View：此類中所放置的功能是用以「查看」資料的，目前提供
了以下「更改管制圖的大小」與「查看監控中系統目前正在執
行的動作」兩種。
