單元三、SPC 使用手冊
AOI Repair Station 使用手冊
110

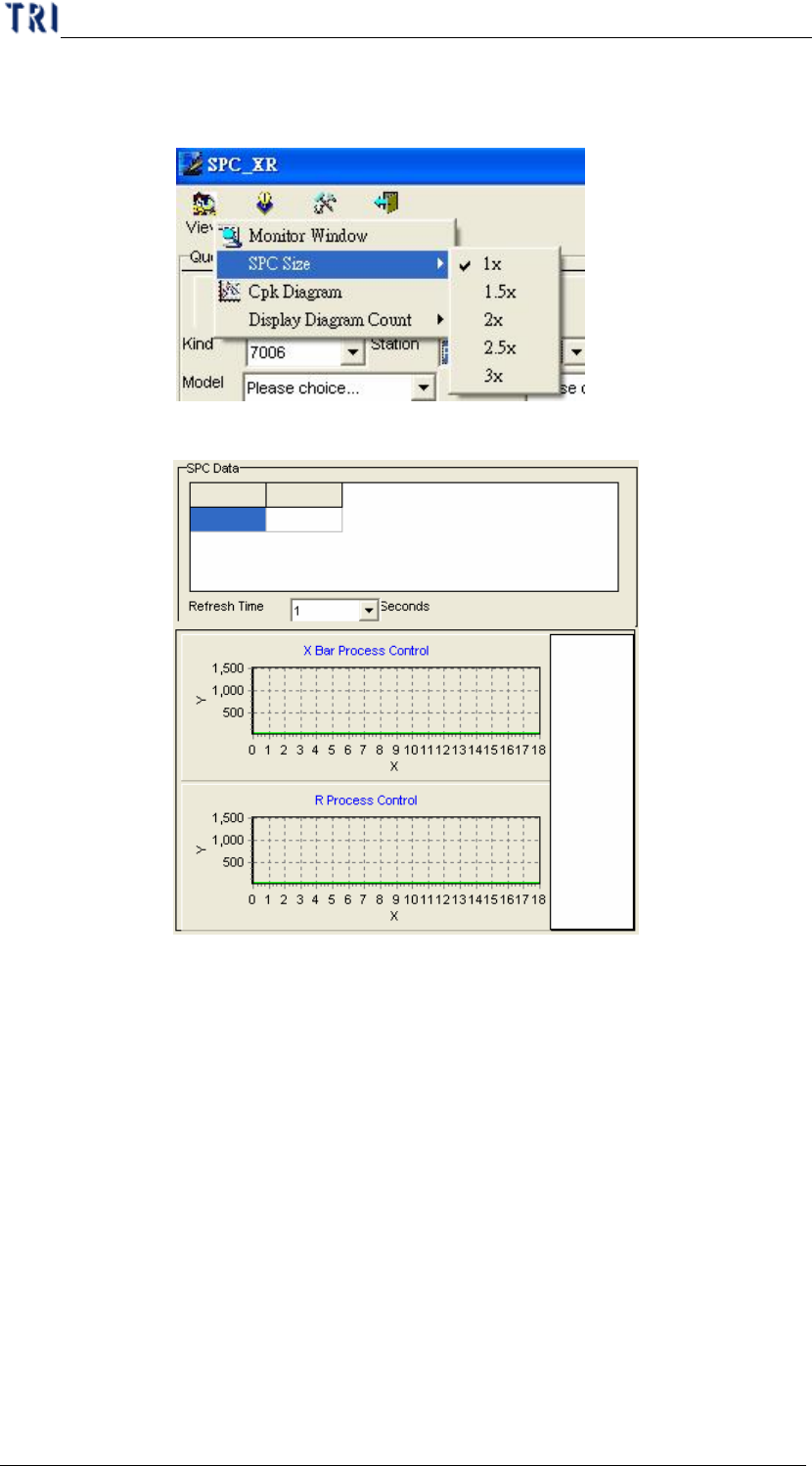

Ø 更改管制圖的大小：此功能可以讓您可以隨時地改變管制圖大
小，不管是否在監控前、中或後，如下圖所示。
n 1x：表示管制圖還原成原來的大小，如下圖所示。
n 1.5x：表示管制圖放大成原來的 1.5 倍，如下圖所示。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
111

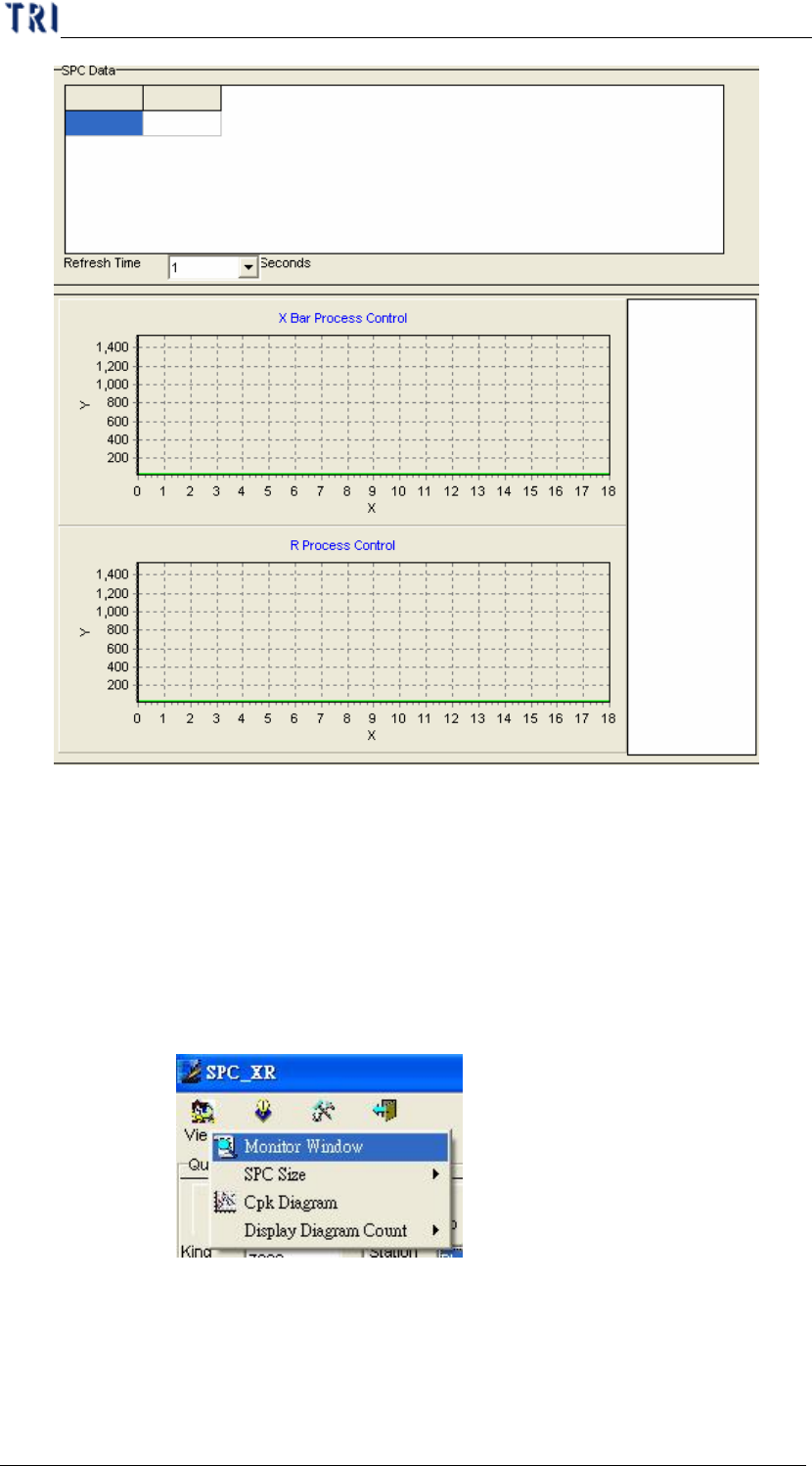

n 2x：表示管制圖放大成原來的 2 倍。
n 2.5x：表示管制圖放大成原來的 2.5 倍。
n 3x：表示管制圖放大成原來的 3 倍。
Ø 查看監控中系統目前正在執行的動作：此功能可以讓您在監控
執行中時，以查看系統目前正在執行的動作，您可以開啟在表
單上方功能表「View」中的「Monitor Window」，如下圖所示。

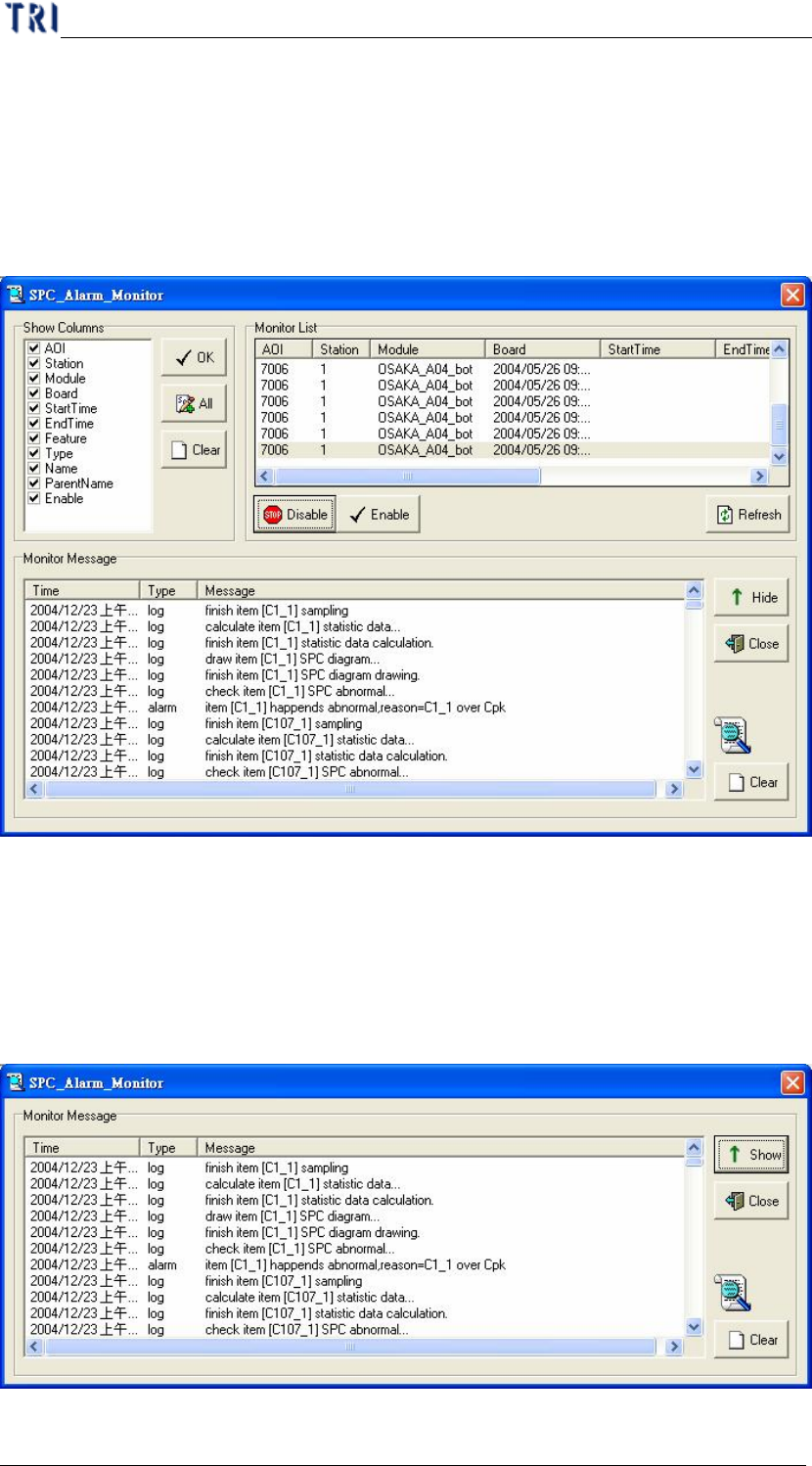

n 進入設定畫面如下，畫面右上方「Monitor List」區塊內顯
示了所設定的「非即時顯示性監控項目」清單，您可以按
下「Refresh」按鈕去重新取得清單資料，在監控執行的過
程中，您可以選擇某一或某些項目，然後按下清單下方的
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
112
「Enable」按鈕去恢復這些項目的監控，或者您可以按下
「Disable」，按鈕去停止對於這些項目的監控，但是有一點
是要注意的，執行這兩個動作僅適用於此次的監控，並非
將來所有執行監控時，都會啟用或停用這些項目，若您要
每次開始監控時，都要啟用或停用某些項目，則您需要到
「Setting」中的「Monitor Setup」去進行設定。
n 畫面左上方「Show Columns」區塊中，提供給您對於
「Monitor List」所要顯示的欄位，以方便您查看。
n 畫面下方「Monitor Message」區塊內顯示了系統目前正在
執行的動作，若您只想看到這個「Monitor Message」區塊
的資訊，您可以按下右方「Hide」的按鈕，去隱藏「 Monitor
List」與「Show Columns」這兩區塊的資訊，如下圖所示。
