單元 三 、 S PC 使 用手冊 AO I R e p a i r S t a t i on 使 用 手冊 120 為 元 件或 錫 點 的體 積 。 根 據 樣 本 大 小 的 不 同， 而 所 呈 現 的 欄 位 數 量 不同，若 樣 本 大 小 為 「 5 」 ，則 會 呈 現 為 「 X1 」 、 「 X2 」 、 「 X3 」 、 「 X4 」 與 「 X5 」 。 n a v e r a ge ： 平 均 值 ， 就是 將…
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
119

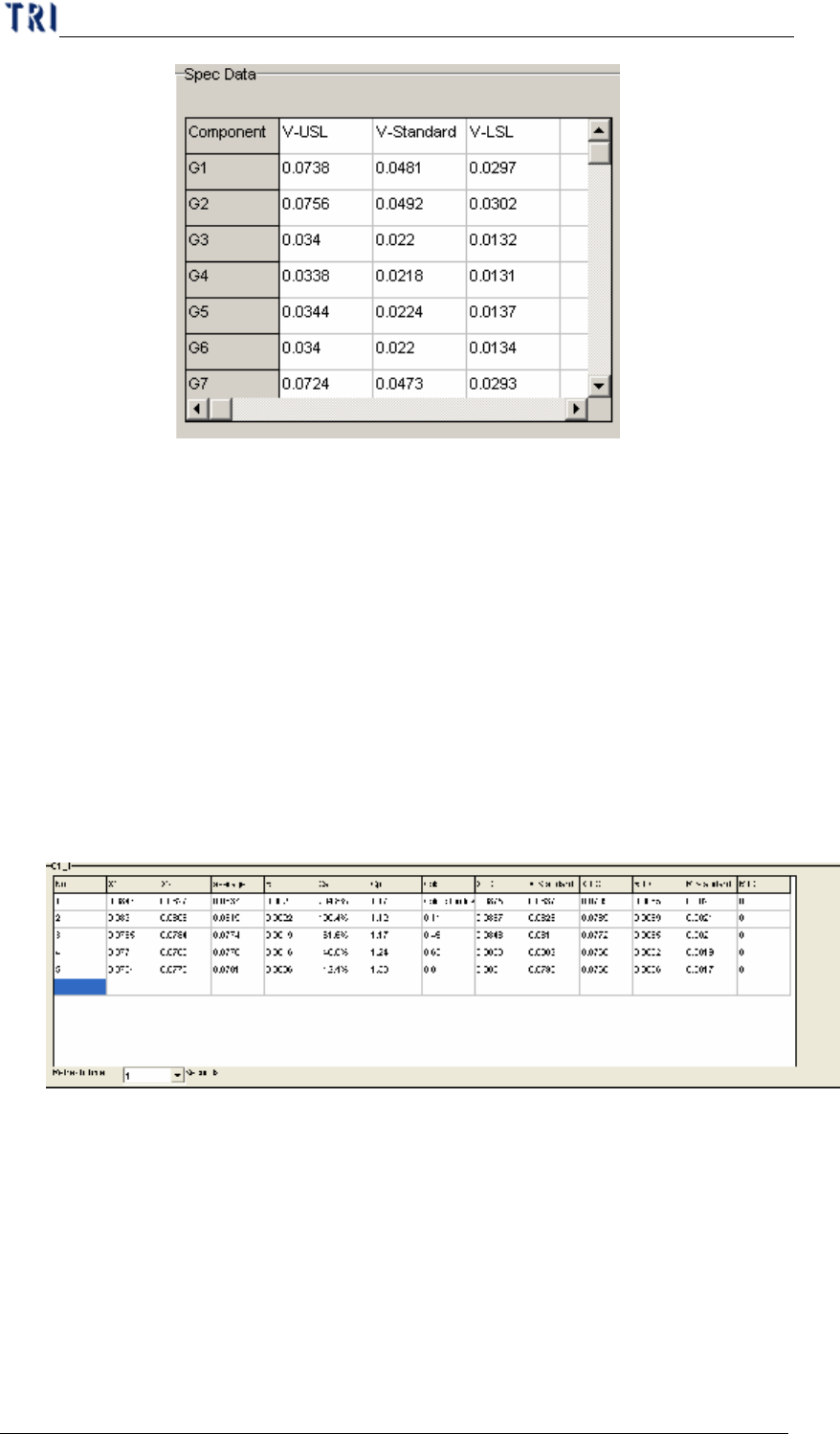

n 以上圖為例，第一個群組「G1」的規格資料就是由元件「C1_1」
與「C10_1」的上、下限與標準差資料平均而得。
Ø 關於這兩種模式的說明，請參見「即時顯示性監控項目設定」的內
容。
7.3.4 即時顯示性監控項目統計資料區：此區顯示了即時顯示性監控項目
的抽樣資料與相關統計值資料，位於畫面中間左右兩邊的 SPC Data
區塊，但是會根據監控項目所使用的管制圖不同，而有所不同，分
別說明如下。
Ø X bar 管制圖與 R 管制圖：若 監 控 項目使用了 X bar 管制圖與 R
管制圖的話，則所顯示相關的統計資料，如下圖所示。
Ø 現在就針對統計資料中的每一個欄位進行說明如下：
n X1、X2…Xn：樣本值，同一個元件或錫點，此數值會根
據所選擇的 Feature 而有所不同，以 7006 來說，可以選擇
的 Feature 有 V（體積）、A（面積）、H（高度）、PX（X
偏移）、PY（Y 偏移），而 7100 來說，可以選擇的 Feature
有 X（X 偏移）、Y（Y 偏移）、Theta（角度），以 ICT 來
說，可以選擇的 Feature 有 Measure（測量值），舉例來說，
若選擇的是 7006 的 V，則代表此種欄位內所呈現的數值
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
120
為元件或錫點的體積。根據樣本大小的不同，而所呈現的
欄位數量不同，若樣本大小為「5」，則會呈現為「X1」、
「X2」、「X3」、「X4」與「X5」。
n average：平均值，就是將 X1、X2…Xn 內的數值相加後，
除以樣本大小，舉例來說，若樣本大小為「5」，則該欄位
的值就為（X1+X2+X3+X4+X5）/5
n R：全距，就是將 X1、X2…Xn 內最大的數值減去 X1、
X2…Xn 內最小的數值
n Ca：製程準確度，其計算方式如下所示：
Ca=((X bar-規格中心值)/(規格公差)/2)*100%
規格公差=規格上限-規格下限
n Cp：製程精密度（計算方式請參見下方的相關公式）
n Cpk：製程能力指標（計算方式請參見下方的相關公式）
n X-UCL：X-bar 管制上限值（計算方式請參見下方的相關
公式）
n X-Standard：X-bar 管制中心線值
n X-LCL：X-bar 管制下限值（計算方式請參見下方的相關
公式）
n R-UCL：R chart 管制上限值（計算方式請參見下方的相關
公式）
n R-Standard：R chart 管制中心線值
n R-LCL：R chart 管制下限值（計算方式請參見下方的相關
公式）
n 相關公式
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
121
−−
=
−
=
⇒
⇒
=
=
=
−=
+=
+++
=
+++
=
−=
+++
=
⇒
⇒
⇒
σσ
σ
σ
ˆ
3
,
ˆ
3
min
ˆ
6
ˆ
)(
)(
),,,min(),,,max(
)(
,,,
2
3
4
2
2
21
21
2121
21
21
XUSLLSLX
C
LSLUSL
C
下規格界線
LSL
上規格界線
USL
d
R
RDLCL
下管制界線
RDUCL
上管制界線
ChartR
RAXLCL
下管制界線
RAXUCL
上管制界線
ChartX
k
RRR
R
k
XXX
X
XXXXXXR
n
XXX
X
子集合的個數
k
子集合的抽樣樣本
XXX
子集合的大小
n
pk
p
R
R
X
X
n
k
nn
n
n
Λ
Λ
ΛΛ
Λ
Λ
Ø P 管制圖：若監控項目使用了 P 管制圖的話，則所顯示相關的
統計資料，如下圖所示。
Ø 現在就針對統計資料中的每一個欄位進行說明如下：
n Defect Count：測試為不良的總數。
