單元三、SPC 使用手冊
AOI Repair Station 使用手冊
122
n Defect Rate：不良率，其計算方式如下所示：
Defect Rate=Defect Count/Subgroup Size
n Subgroup Size：樣本大小
n UCL：P 管制上限值（計算方式請參見下方的相關公式）
n Standard：P 管制中心線值（計算方式請參見下方的相關公
式）
n LCL：P 管制下限值（計算方式請參見下方的相關公式）
n 相關公式
P
管制中心線
n
PP
PLCL
下管制界線
n
PP
PUCL
上管制界線
m
p
P
各組中不良品的比率
p
各組抽樣個數
m
組數
n
m
i
i
i
)1(
3
)1(
3
1
−
−=
−
+=
=
⇒
⇒
⇒
∑
=
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
123
7.3.5 管制圖顯示區：而於統計資料下方就是管制圖顯示區，此區位於畫
面下方左右兩邊的圖形顯示區域，每一個要監控的元件或錫點，但
是會根據監控項目所使用的管制圖不同，而有所不同，分別說明如
下。
Ø X bar 管制圖與 R 管制圖：若 監 控 項目使用了 X bar 管制圖與 R
管制圖的話，則所顯示的管制圖，如下圖所示。
n 現在就針對這些數據進行說明如下：
u 左右方數據：左方 與右 方的數據都是代表著相同的意
義，上方的數據代表是管制圖的上限值，中間的數據
代表的是管制的中心線值，下方的數據代表是管制圖
的下限值。
u 下方數據：位於 管制圖下方循序編號的數據代表的是
X Bar 管制圖
R 管制圖
管制圖右方的資料說明如下：
l Subgroup Size：樣本大小
l Subgroup Recorded：已抽取的樣本個數
l Sigma：變異數
l Cp：Cp 值
l Cpk：Cpk 值
l X chart FAILS control rule(s) ：到目前為止，X-bar 管制圖已違反的 Alarm項目
l R chart FAILS control rule(s) ：到目前為止，R 管制圖已違反的 Alarm項目
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
124
目前已進行的抽樣次數，舉例來說，若為「8」，則代
表是第 8 次抽樣。

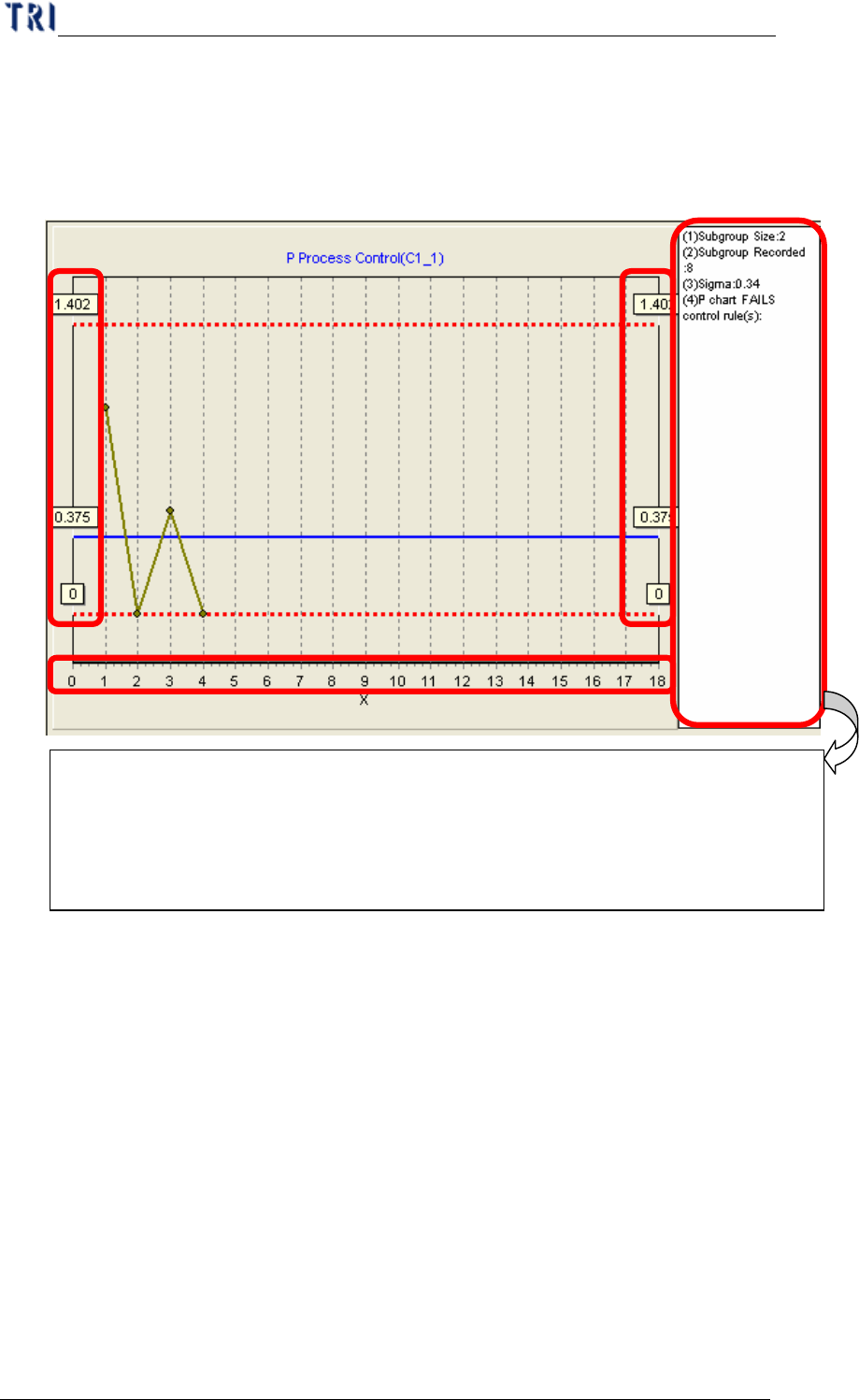

Ø P 管制圖：若監控項目使用了 P 管制圖的話，則所顯示的管制
圖，如下圖所示。
n 現在就針對這些數據進行說明如下：
u 左右方數據：左方 與右 方的數據都是代表著相同的意
義，上方的數據代表是管制圖的上限值，中間的數據
代表的是管制的中心線值，下方的數據代表是管制圖
的下限值。
u 下方數據：位於 管制圖下方循序編號的數據代表的是
目前已進行的抽樣次數，舉例來說，若為「8」，則代
表是第 8 次抽樣
7.4 使用說明-四大步驟
Ø 整個軟體可以分為「監控前」、「開始監控」、「監控中」與「監控後」
這四個部分來進行說明，在「監控前」進行相關參數的設定，一旦
管制圖右方的資料說明如下：
l Subgroup Size：樣本大小
l Subgroup Recorded：已抽取的樣本個數
l P chart FAILS control rule(s) ：到目前為止，P 管制圖已違反的 Alarm項目
