單元三、SPC 使用手冊
AOI Repair Station 使用手冊
128
n P 管制圖：若您要進行 P 管制圖的抽樣設定，請切換到「P
Chart」這頁來進行設定，如下圖所示。在表單上方的「SPC
Show Points」就是設定管制圖上最多顯示的點數。
7.4.1.3 自訂管制界限設定
Ø 此設定就是告知系統使用您所輸入管制界限值來做為管制圖上
的管制界限，無須再重新計算。您可以按下表單上方功能表
「Setting」中的「Parameter」，此時，會出現以下的畫面。
Ø 進入設定畫面如下，與「抽樣設定」相同，一樣分為 X bar 管
制圖與 R 管制圖，以及 P 管制圖兩種分別進行設定，分別說明
如下。

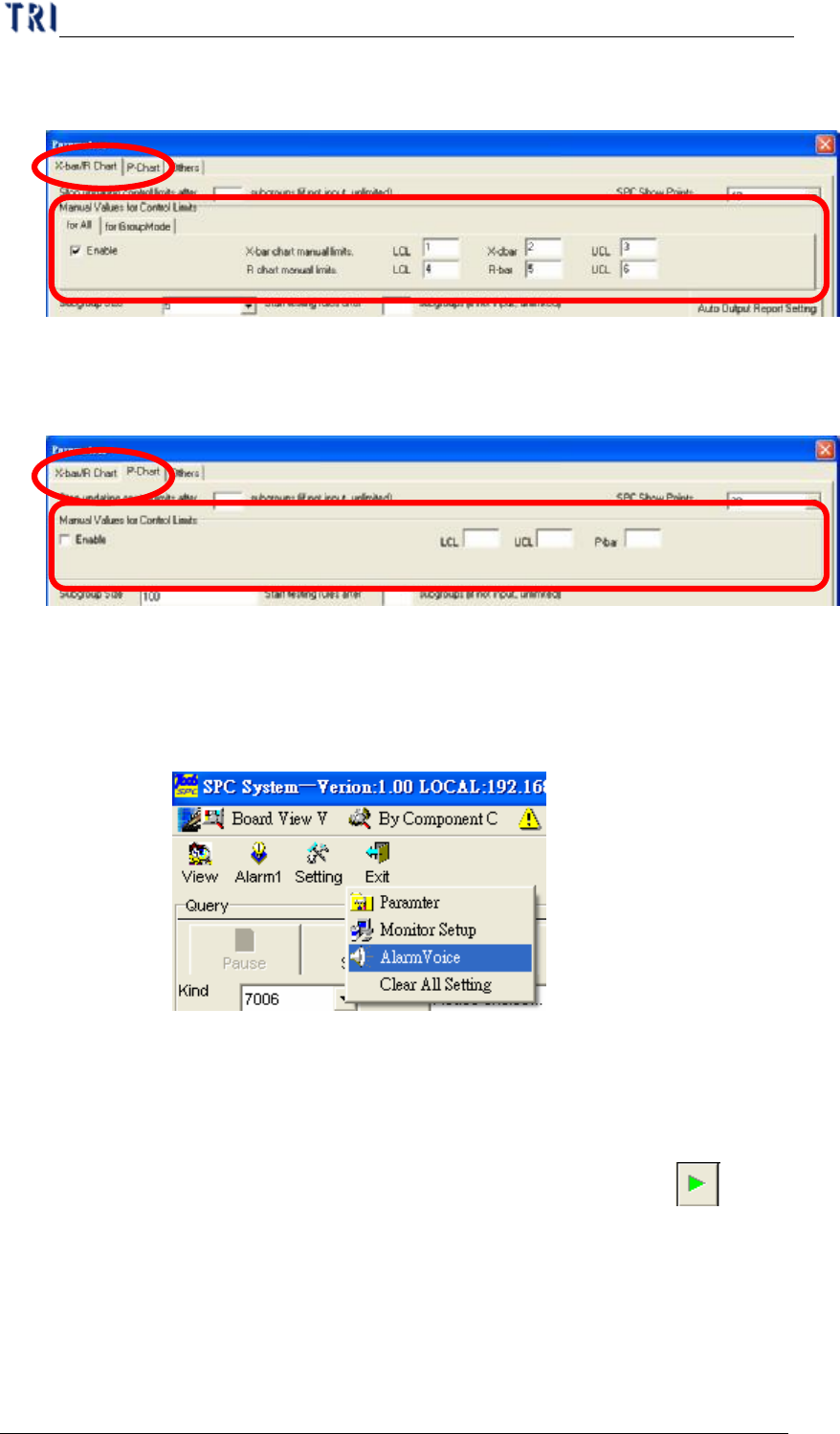

n X bar 管制圖與 R 管制圖：若您要進行 X bar 管制圖與 R
管制圖的自訂管制界限設定，請切換到「X-bar/R Chart」
這頁來進行設定，如下圖所示。在表單上方的「Manual
Values for Control Limits」就是設定 X bar 管制圖與 R 管制
圖上的管制界限值，您有兩種設定方式，分別說明如下：
u for All：在此處所輸入的管制界限值適用於全部的監
控項目，但是當您有啟用「for GroupMode」的管制
界限時，則在群組模式下，進行監控的項目將不使用
此處所輸入的管制界限值。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
129
u for GroupMode：在此處所輸入的管制界限值適用於
群組模式下，進行監控的項目。
n P 管制圖：若您要進行 P 管制圖的自訂管制界限設定，請
切換到「P Chart」這頁來進行設定，如下圖所示。在表單
上方的「SPC Show Points」就是設定管制圖上最多顯示的
點數。
7.4.1.4 Alarm 音效設定
Ø 此功能用以設定當發生 Alarm 時，電腦所要發出的音效。您可
以按下表單上方功能表「Setting」中的「AlarmVoice」，此時，
會出現以下的畫面。

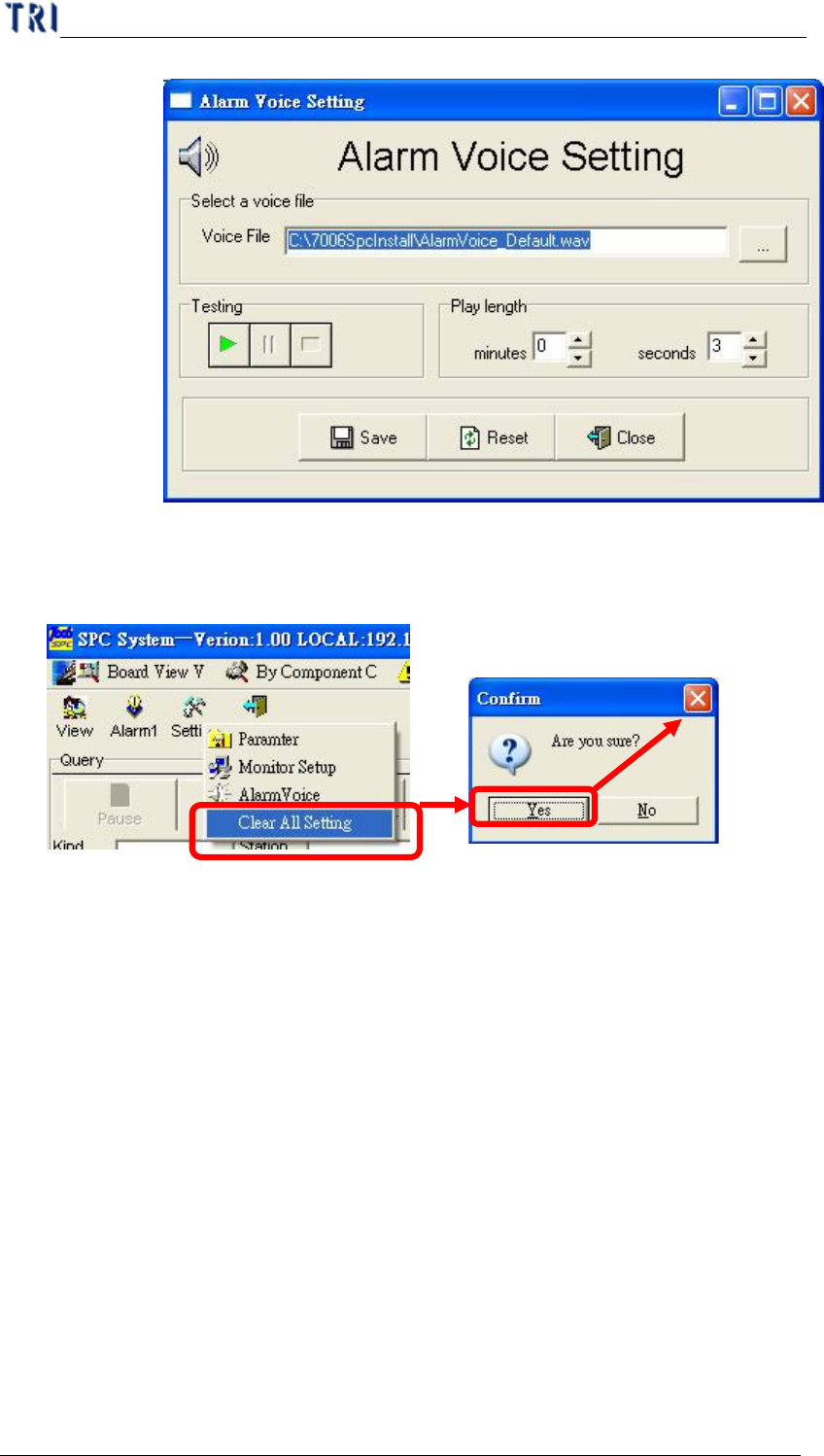

Ø 進入設定畫面如下，在區塊「Select a voice file」就是用以選擇
音效檔位置，請選擇一個格式為「wav」的音效檔，若所選擇
的音效檔不存在或是無效的，系統會使用預設的音效檔。當你
選擇完音效檔後，可以執行區塊「Testing」中的「 」按鈕
去試聽。而在區塊「Play length」中所要設定的當 Alarm 發生時，
音效要播放時間。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
130
7.4.1.5 清除所有設定
Ø 此功能用以清除目前所有的設定，如下圖所示。
Ø 點選後會出現「Are you sure?」的確認訊息，必須按下「Yes」
後，才會進行清除設定的動作，當您看到「OK」的訊息時，表
示清除完成。
7.4.1.6 即時顯示性監控項目設定
Ø 需要顯示及時統計資料與管制圖資訊的 Component 與 Solder，
也就是指在軟體主畫面上方中「Query」區塊內所選擇的
Component 與 Solder，我們稱之為「即時顯示性監控項目」；而
在「Setting」中的「Monitor Setup」所選擇的監控項目，我們
稱之為「非即時顯示性監控項目」，而在主畫面中所選擇的監控
項目。如下圖所示，就是即時顯示性監控項目的設定區域，整
個區域可以分為三個部份，上方為當設定完成後的執行監控
區，用以當選擇好欲監控的項目後，開始進行監控的操作，左
方為查詢資料區，用以讓您方便與快速地找到欲監控的項目，
