單元 三 、 S PC 使 用手冊 AO I R e p a i r S t a t i on 使 用 手冊 132 n S u b g r o up S i ze ( j u s t f o r [ G r o u p M o d e] ’ s [ M o d e 2 ]) ： 設定 樣 本 大 小 ， 此選 項 僅 適 用 於 「 G r o up M o de 」 這 種 查詢 模 式中的 「 M o d e 2 」 ， 您 可 …
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
131
右方為已設定清單區，用以列出已選擇的項目，接下來，將分
別來說明這三區的使用方式。

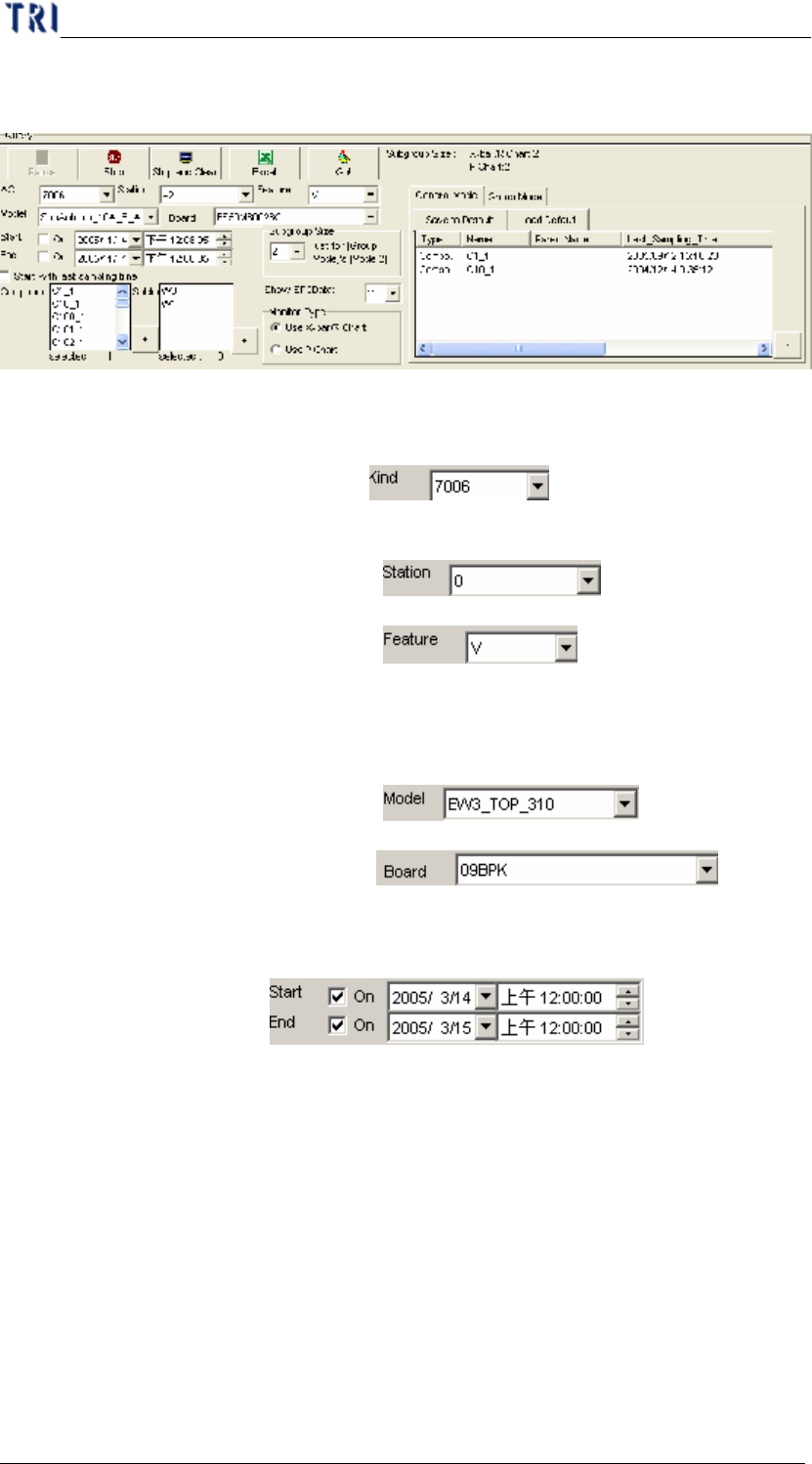

Ø 查詢資料區：提供資料篩選的介面，讓您可以方便與快速地找
到欲監控的項目，各項篩選條件的說明如下。
n Kind：此條件 用以選擇欲監控的項目是
屬於那一種測試機台的，目前提供 7006、7100 與 ICT 三
種測試機台。
n Station：此條件 用以選擇欲監控的項
目是屬於那一個測試機台 ID 的。
n Feature：此條件 用以選擇欲監控的特性
值，以 7006 來說，就有 V（體積）、A（面積）、H（高度）、
PX（X 偏移）、PY（Y 偏移）；以 7100 來說，就有 X（X
偏移）、Y（Y 偏移）、Theta（角度）；以 ICT 來說，就有
Measure（測量值）。
n Model：此條件 用以選擇欲監控
的項目是屬於那一個機種的。
n Board：此條件 用以選擇
欲監控的項目是屬於那一個板子的。
n 若您要系統只要篩選某一時間區間的資料，那請您設定條
件中的「Start」與「End」資料，如下圖所示。
n Start with last sampling time：若您想從上一次此監控軟體
關閉之後的資料開始進行抽樣的話，您可以將此選項勾選
起來，再開始進行監控。
n Show SPCData：在開始執行監控之前，若您只想看到管制
圖，而不要看到管制圖的統計資料時（即在統計資料區的
資料），您可以點選「Show SPCData」為「N」，然後再開
始執行監控，此時，畫面上將不會出現管制圖的統計資
料，如下圖所示。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
132

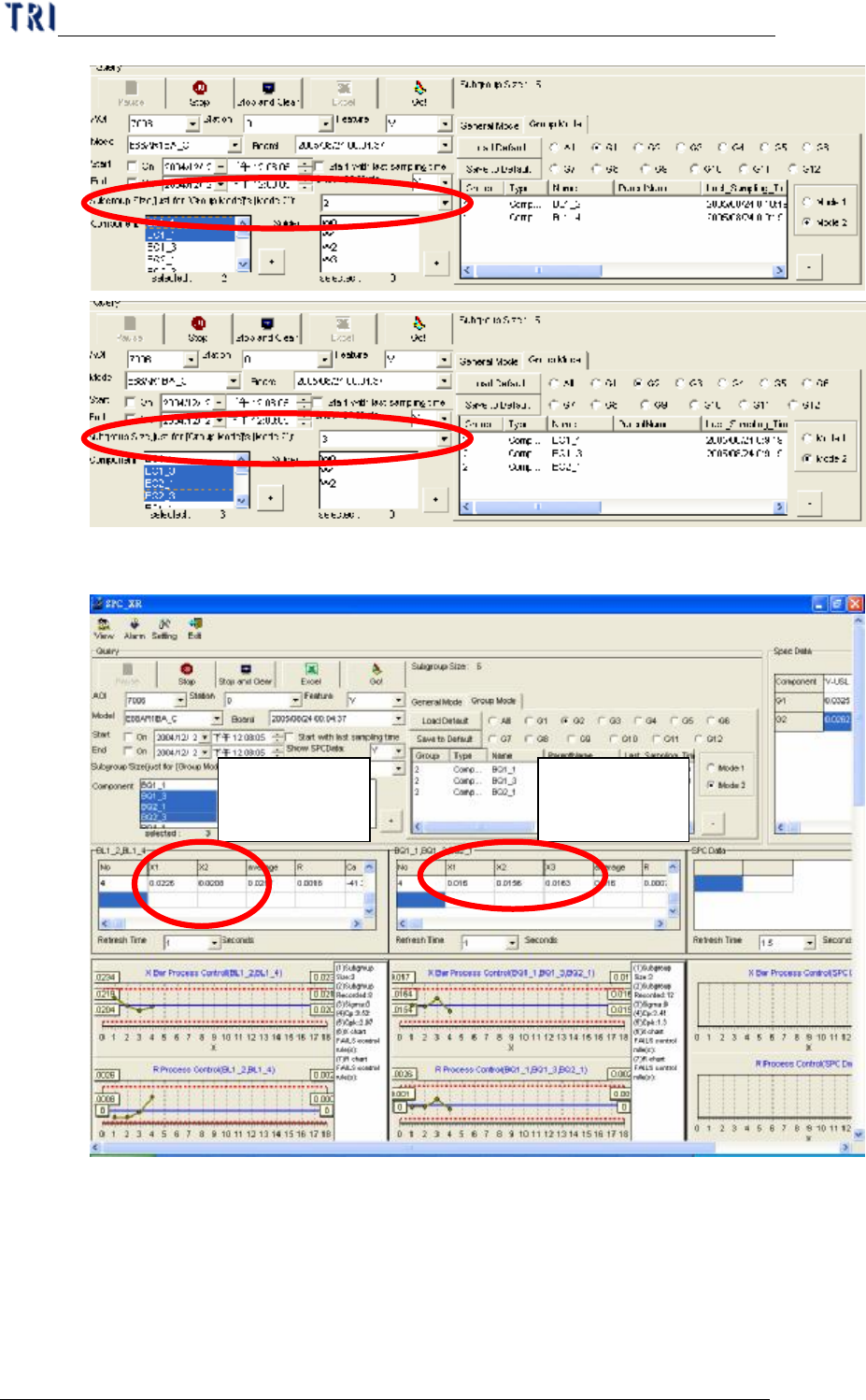

n Subgroup Size(just for [Group Mode]’s [Mode 2])：設定樣本
大小，此選項僅適用於「Group Mode」這種查詢模式中的
「Mode 2」，您可以針對各 Group 設定不同的樣本大小，
以下兩圖為例，在「G1」這個 Group 所設定的 Subgroup Size
就為「2」，而在「G2」這個 Group 所設定的 Subgroup Size
就為「3」。
點選「Show SPCData」值為「N」
畫面中只會出現管制圖，而
不會出現統計資料
統計資料
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
133
n 一旦進行監控後，您會發現這兩個 Group 是以不同的樣本
大小進行監控，如下圖所示。
此 Group 每
次抽樣兩個
此 Group 每
次抽樣三個
