單元三、SPC 使用手冊
AOI Repair Station 使用手冊
134
n Monitor Type：此條件 用以選擇欲監
控的項目要使用的管制圖類型。
n 當您挑定 component 或 solder 時，請您按下右方的「＋」
按鈕，以將要查看的 component 或 solder 加入右方的選擇
清單中，如下圖所示，因為清單有兩種模式，若您要加入
的清單模式要為「General Mode」，則請切換到「General
Mode」這個頁籤；若是要加入「Group Mode」這種模式
的清單，則請切換到「Group Mode」這個頁籤。
n Placer 資訊篩選區：當 您 將 篩 選 條 件「 Kind」選擇為「7100」
時，會在篩選條件「Start with last sampling time」的下方，
出現一個 Placer 資訊篩選區，如下圖所示，此區是用以讓
使用者在選擇要監控的元件資料之前，可以根據 Placer 的
角度，來篩選出可供選擇的元件清單，即可讓使用者透過
選擇那一個插件手臂、那一個吸嘴、那一個進料機所負責
的元件，來做為選擇元件清單的資料。
n 在此區中，選項「Query Component By Placer」代表要啟
用此區所設定的資料，來取得下方篩選條件「Component」
中的清單資料；選項「Placer Type」代表 Placer 的品牌，
目前支援「 PANA」與「Siemens」兩種 Placer；選項「Machine」
代表 Placer 的機器名稱資料；選項「Gantry」代表插件手
當您將篩選條件「Kind」選擇為「7100」時，會
在篩選條件「Start with last sampling time」的下
方，出現一個 Placer 資訊篩選區
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
135
臂資料；選項「Nozzle」代表吸嘴資料；選項「Feeder」
代表進料機資料。
Ø 已設定清單區：用以列出您已選擇的監控項目，清單共有兩種
模式，一種為「General Mode」，一種為「Group Mode」，分別
說明如下。

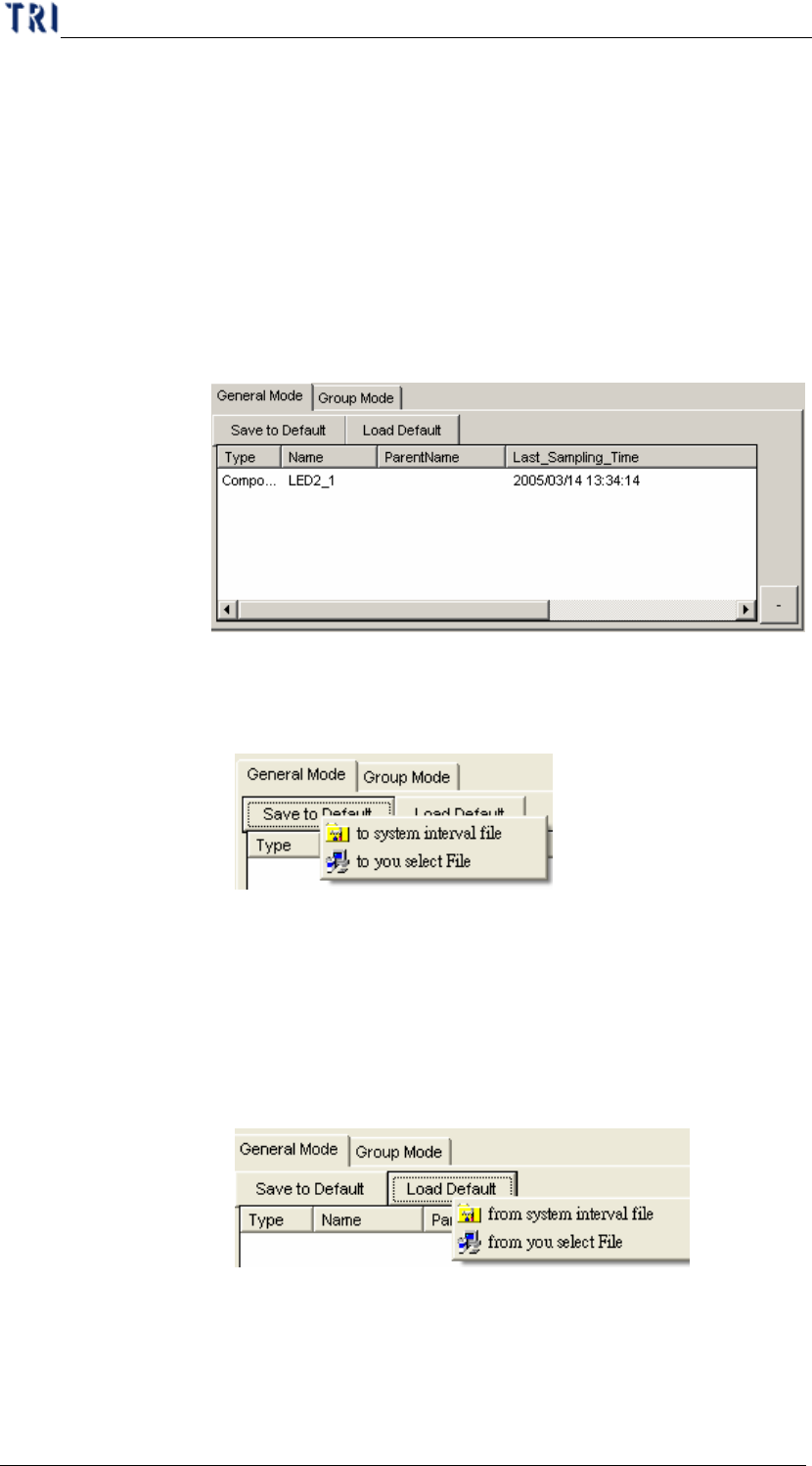

n General Mode：此為一般模式，如下圖所示，此模式是以
所選擇的項目為主，直接進行監控，您最多只能選擇 12
個要查看的 component 與 solder。
n Save to Default：將目前所選擇的清單資料儲存起來，以便
下次能夠快速地再載入使用，您有兩種儲存方式，分別說
明如下：
u to system interval file：儲存至系統內部預設的檔案
中。
u to you select file：儲存至您所選擇的檔案中，若您需
要對於不同的設定使用不同的設定檔時，您 可 以使用
此種方式。
n Load Default：載入上次儲存的清單資料，您有兩種儲存方
式，分別說明如下：
u from system interval file：從系統內部預設的檔案載
入。
u from you select file：從您選擇的檔案載入。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
136
n Group Mode：此為群組模式，如下圖所示，將要監控的項
目，根據其性質，把相同或相似的項目歸納成同一群組，
最多可分為 12 個群組，然後以群組為主，分別進行監控，
其規格資料將以群組內項目的規格資料平均而得。
n Save to Default：將目前所選擇的清單資料儲存起來，以便
下次能夠快速地再載入使用，您有兩種儲存方式，分別說
明如下：
u to system interval file：儲存至系統內部預設的檔案
中。
u to you select file：儲存至您所選擇的檔案中，若您需
要對於不同的設定使用不同的設定檔時，您 可 以使用
此種方式。
n Load Default：載入上次儲存的清單資料，您有兩種儲存方
式，分別說明如下：
u from system interval file：從系統內部預設的檔案載
入。
u from you select file：從您選擇的檔案載入。
Ø 樣本值計算方式：在已選擇的清單右方，提供了兩種不同的樣
本值計算方式，分別為「Mode 1」與「Mode 2」，說明如下：
n Mode 1：每次抽樣的樣本值是將群組內項目的檢測資料平
均而得。
切換要查看或維護的群組資料 目前所在群組內所選擇的元件或錫點清單資料
選擇樣本值計算方式
