單元三、SPC 使用手冊
AOI Repair Station 使用手冊
138
7.4.1.7 非即時顯示性監控項目設定
Ø 這是設定要監控的元件與錫點，每當此軟體開始進行監控後，
除了對於畫面中 12 個元件與錫點進行即時監控外，也會對於您

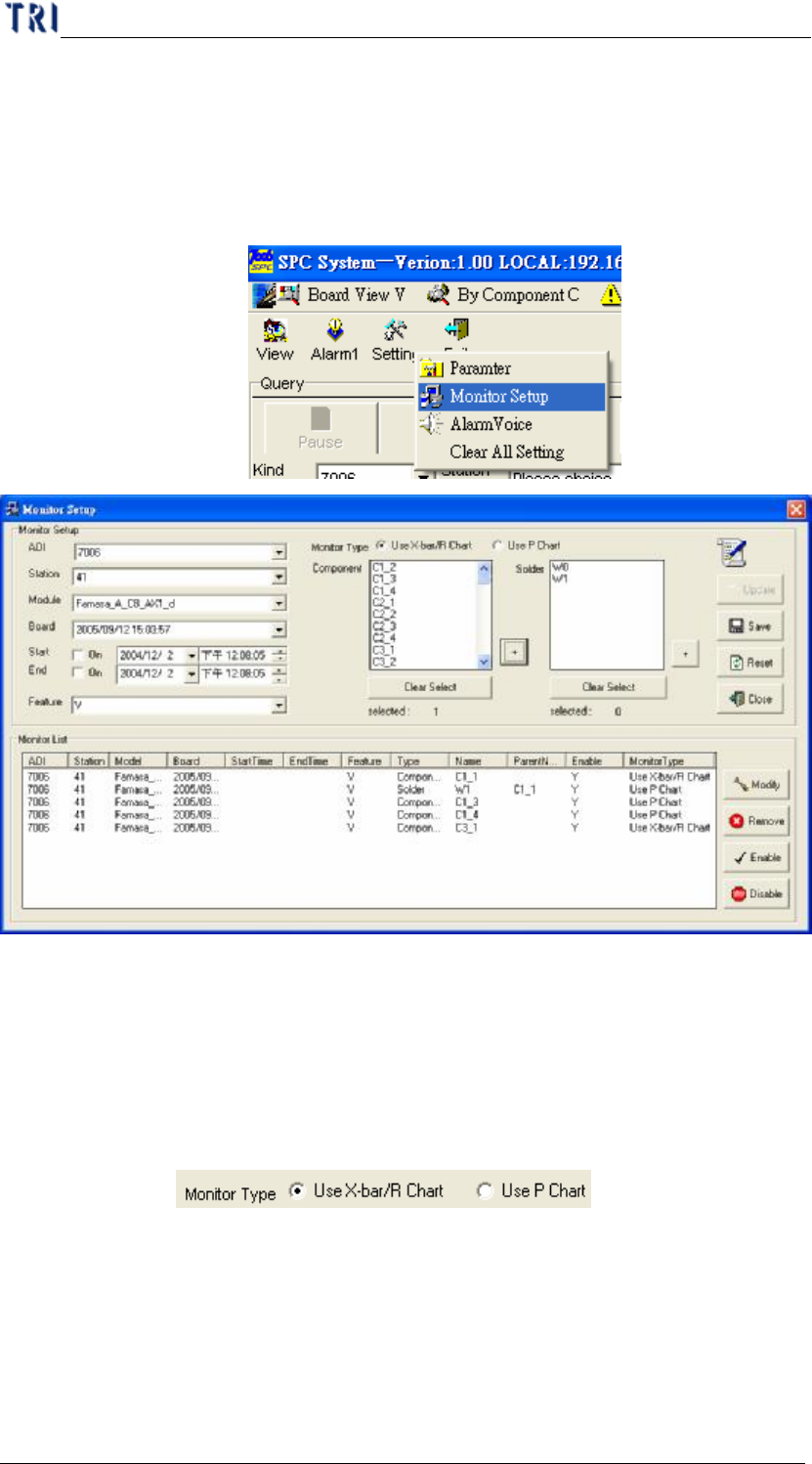

在此功能所選擇的項目進行監控。您可以按下表單上方功能表
「Setting」中的「Monitor Setup」，此時，會出現以下的畫面。
Ø 畫面上方提供給您快速地找到所要監控的 Component 或
Solder，若您要一次選擇多個 Component 或 Solder 時，您要先
按下鍵盤上的「Ctrl」不放後，然後用滑鼠點選您要加入的
Component 或 Solder 即可；在您挑選好要新增之 Component 或
Solder 之後，接下來，就是決定要使用的管制圖，請您點選在
畫面上的「Monitor Type」項目中的值
，當您選定了使用的
管制圖類型後，您可以按下 Component 或 Solder 清單右下方的
「+」按鈕，將選定的 Component 或 Solder 加入下方的清單中；
若您要取消您在 Component 或 Solder 清單中所有選定的項目
時，您可以按下 Component 或 Solder 清單下方的「Clear Select」
按鈕，將所有已選定的項目取消掉。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
139
Ø 畫面下方顯示了您已選定的 Component 與 Solder，若您要對於
某一或某些已選擇的 Component 或 Solder，進行條件調整，當
您用滑鼠選定要進行修正的項目後，按下右方的「Modify」，此
時，系統會將此項目所設定的細節顯示於上方之中，當您調整
之後，請按下右方的「Update」按鈕後，就完成了此項目的修
正；若您要刪除某一個或某些已選擇的項目時，當您選定了要
刪除的項目（多個刪除項目的選擇方式為先按下鍵盤上的「Ctrl」
不放後，然後用滑鼠點選您要刪除的 Component 或 Solder 即
可），然後按下右方的「Delete」按鈕即可。此外，您也停用或
重新啟用某一或某些項目，只要選定要停用或重新啟用的項目
後，按下右方的「Disable」或「Enable」按鈕即可，一旦被停
用的項目，就不會被系統列入需執行監控動作的項目清單中，
若要繼續進行監控的話，只要將此項目重新啟用即可。
Ø 當所有設皆已完成時，請記得按下「Save」的按鈕，系統才會
將此功能內的所有異動儲存起來，若您重新設定，則可按下
「Reset」的按鈕，若要離開，則按下「Close」的按鈕即可。
7.4.1.8 異常警示設定
Ø 這是判定為異常的條件設定，也就是當管制圖中資料達到異常
條件中的情境時，就代表目前的管制圖所代表的元件或錫點的

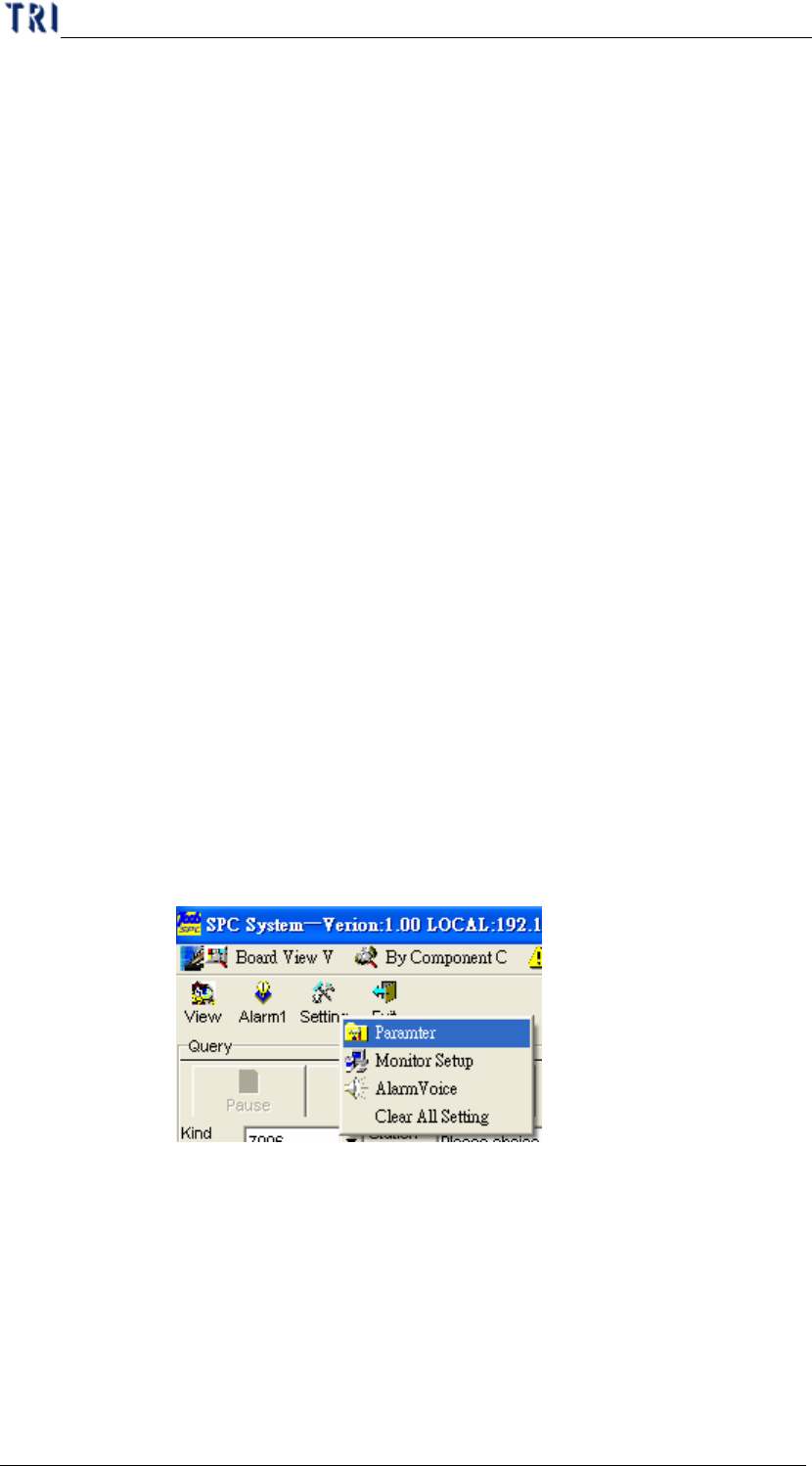

製程發生了異常。您可以按下表單上方功能表「Setting」中的
「Parameter」，此時，會出現以下的畫面。
Ø 此「異常警示設定」將分為 X bar 管制圖與 R 管制圖，以及 P
管制圖兩種分別進行設定，分別說明如下。
n X bar 管制圖與 R 管制圖：若您要進行 X bar 管制圖與 R
管制圖的抽樣設定，請切換到「X-bar/R Chart」這頁來進
行設定，如下圖所示。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
140
u 畫面中的「Control Rule Alarm Triggers」區域就是設
定異常參數的地方，每個項目前方的檢核方塊就是代
表是否要啟用此項目，打勾代表是要啟用，以下就分
別來說明各項目的意義：
ü 當每一次的抽樣後，所計算出來的 Cpk 值，若
小於此項目所設定的數值時，就代表發生異常。
ü 當每一次的抽樣後，所計算出來 X 平均值或全
距值 R 大於當時計算出來的管制上限值或管制
下限值時，就代表發生異常。
ü 管制圖內，連續幾點中，有幾點超過 3 分之 2
的管制上限值，或者超過 3 分之 2 的管制下限
值時，就代表發生異常。
ü 管制圖內，連續幾點中，有幾點超過 3 分之 1
的管制上限值，或者超過 3 分之 1 的管制下限
值時，就代表發生異常。
ü 管制圖中，存在著連續幾點位於管制平均值的
某一邊時，就代表發生異常。
ü 管制圖中，存在於連續幾點的數值呈現為遞增
或遞減的趨勢時，就代表發生異常。
ü 管制圖中，存在於連續幾點的數值呈現為上下
有規律地出現時，就代表發生異常。
ü 管制圖內，存在於連續幾點位於 3 分之 1 的管
