單元三、SPC 使用手冊
AOI Repair Station 使用手冊
140

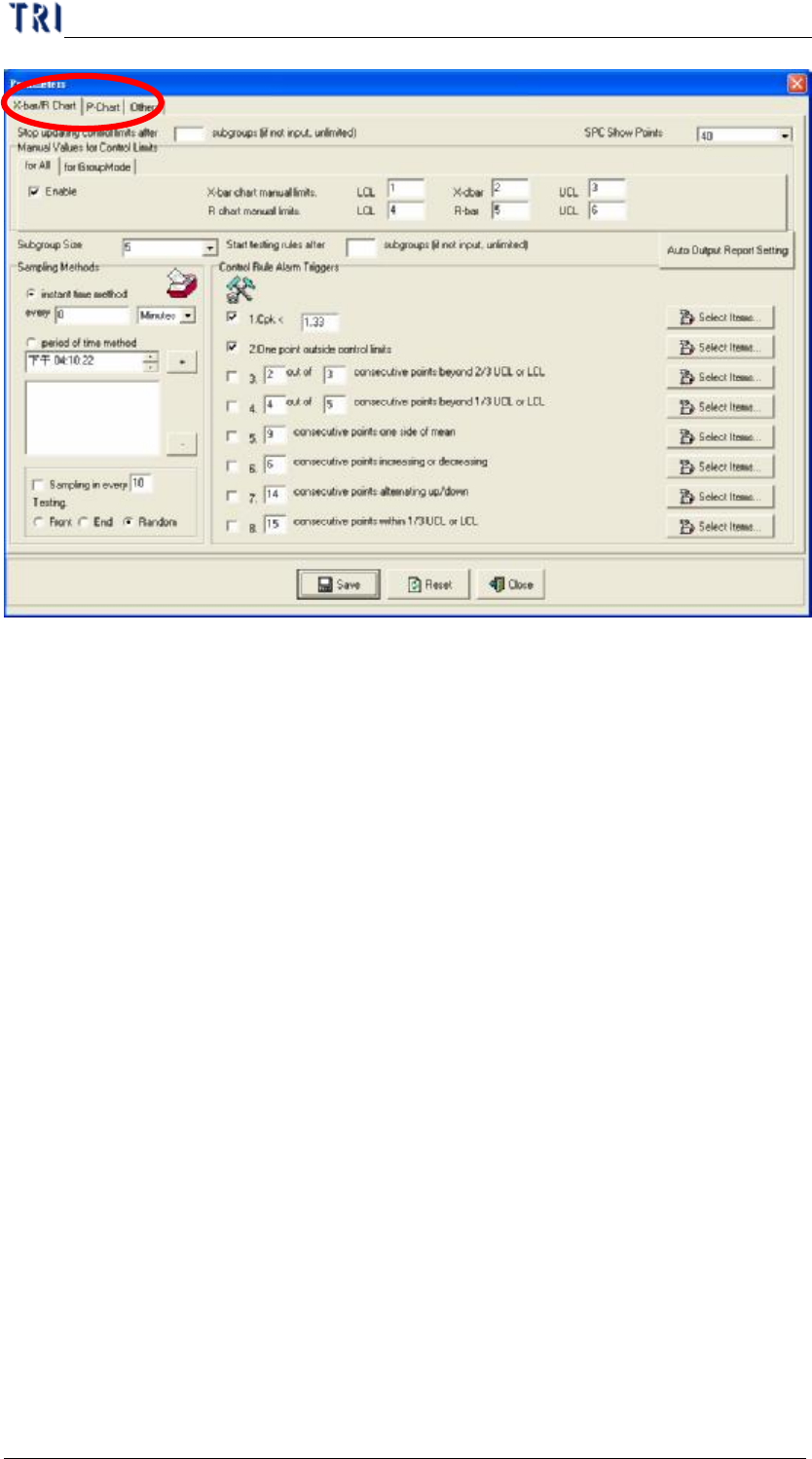

u 畫面中的「Control Rule Alarm Triggers」區域就是設
定異常參數的地方，每個項目前方的檢核方塊就是代
表是否要啟用此項目，打勾代表是要啟用，以下就分
別來說明各項目的意義：
ü 當每一次的抽樣後，所計算出來的 Cpk 值，若
小於此項目所設定的數值時，就代表發生異常。
ü 當每一次的抽樣後，所計算出來 X 平均值或全
距值 R 大於當時計算出來的管制上限值或管制
下限值時，就代表發生異常。
ü 管制圖內，連續幾點中，有幾點超過 3 分之 2
的管制上限值，或者超過 3 分之 2 的管制下限
值時，就代表發生異常。
ü 管制圖內，連續幾點中，有幾點超過 3 分之 1
的管制上限值，或者超過 3 分之 1 的管制下限
值時，就代表發生異常。
ü 管制圖中，存在著連續幾點位於管制平均值的
某一邊時，就代表發生異常。
ü 管制圖中，存在於連續幾點的數值呈現為遞增
或遞減的趨勢時，就代表發生異常。
ü 管制圖中，存在於連續幾點的數值呈現為上下
有規律地出現時，就代表發生異常。
ü 管制圖內，存在於連續幾點位於 3 分之 1 的管
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
141
制上限值，或者 3 分之 1 的管制下限值之內時，
就代表發生異常。

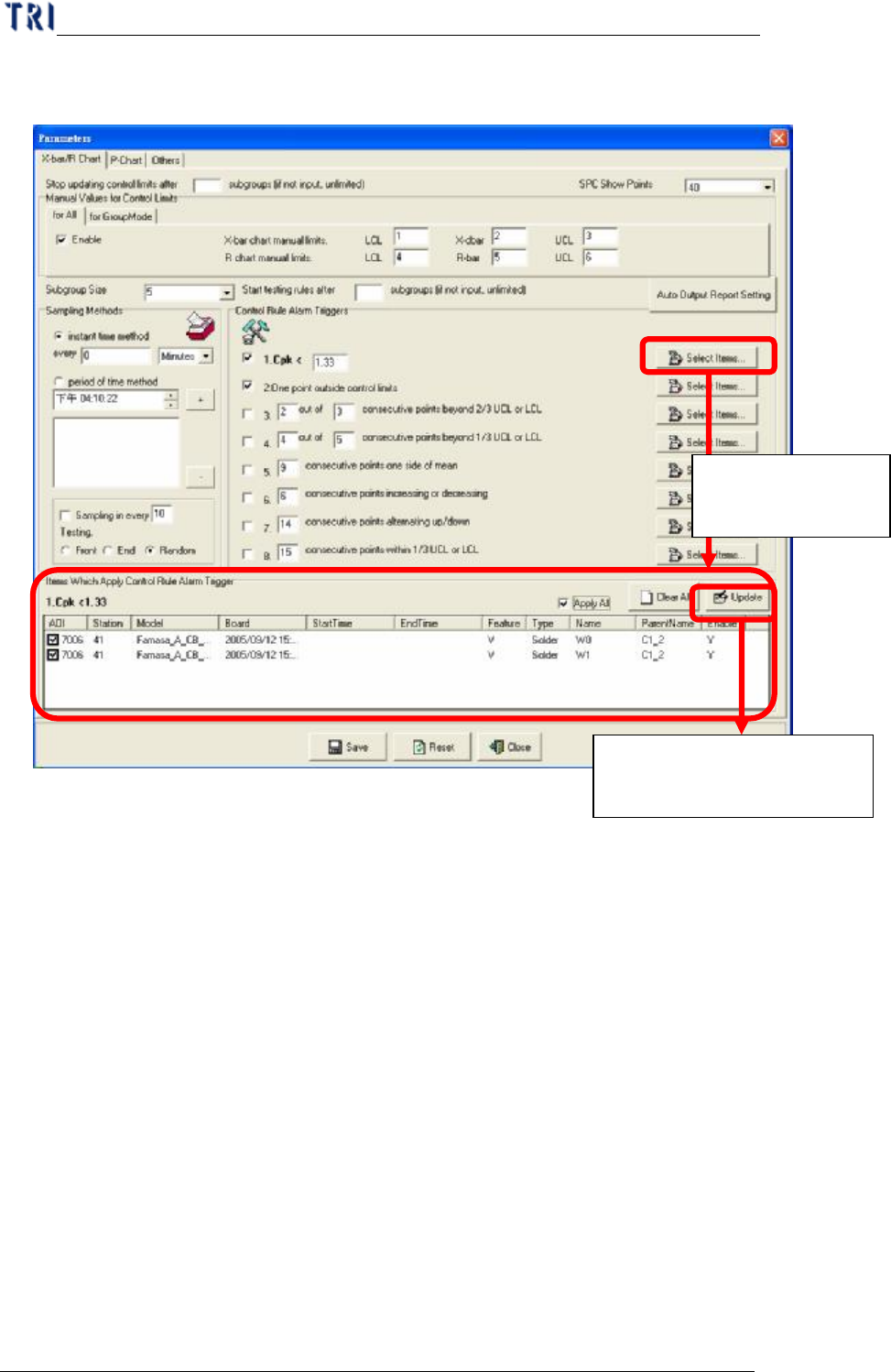

u 每個 Alarm 可以設定它所適用的「非即時顯示性監控
項目」，其方式為按下要設定的 Alarm 右方的「Select
Items…」按鈕，此時，畫面下方會出現「Items Which
Apply Control Rule Trigger」區塊，在此區塊中所顯
示的項目就是您在「非即時顯示性監控項目設定」中
所選擇的使用「X-bar/R Chart」的監控項目，您可以
勾選該 Alarm 所適用的項目，或者您可以按下清單右
上方「Apply All」的按鈕，用以決定該 Alarm 適用於
全部的監控項目，還是您可以按下清單右上方「Clear
All」的按鈕，用以清除該 Alarm 目前已選取的監控
項目，， 當 您 選擇完畢後，請按下清單右上角「Update」
按鈕已確定此 Alarm 的修改，當所有的 Alarm 接修
改完畢後，最後必須按下畫面下方「Save」按鈕，系
統才會真正儲存至設定檔中，若您重新設定，則可按
下「Reset」的按鈕，若要離開，則按下「Close」的
按下後，才會出現
此設定區塊
按下後，進行資料暫存，
完畢後，此區塊會消失
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
142
按鈕即可。

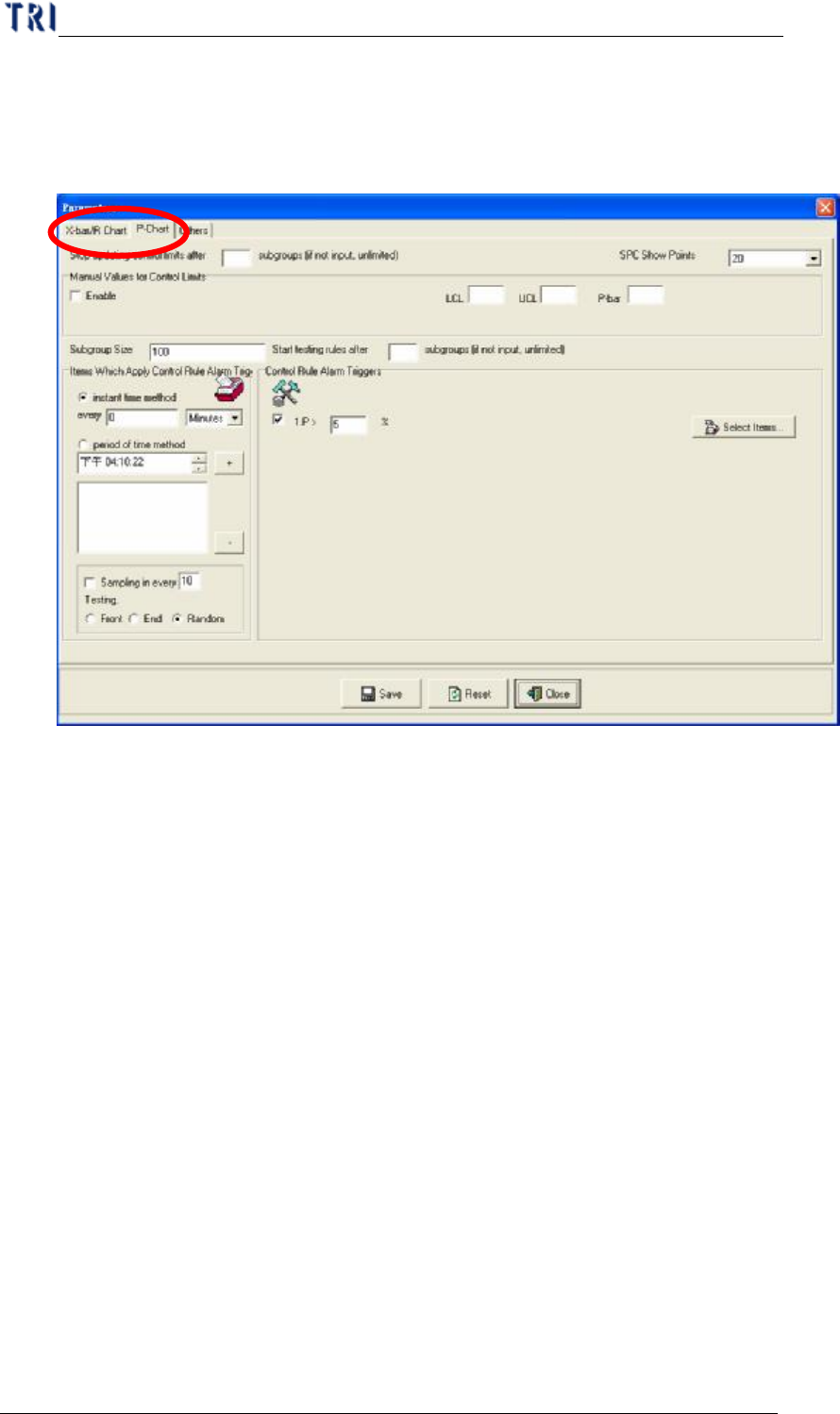

n P 管制圖：若您要進行 P 管制圖的抽樣設定，請切換到「P
Chart」這頁來進行設定，如下圖所示。
u 畫面中的「Control Rule Alarm Triggers」區域就是設
定異常參數的地方，每個項目前方的檢核方塊就是代
表是否要啟用此項目，打勾代表是要啟用，以下就分
別來說明各項目的意義：
ü 當每一次的抽樣後，所計算出來的 P 值，若小
於此項目所設定的數值時，就代表發生異常。
