Ø 除了上述的八項設定之外，還有一些其它的相關設定。您可以
按下表單上方功能表「Setting」中的「Parameter」，此時，會出
現以下的畫面。
Ø 進入設定畫面如下，請切換到「Others」，在區塊「Report Setting」
所提供的是報表輸出路徑的設定；而區塊「Link to Warning LED
Setting」所提供的是當 Alarm 發生時，是否要啟動警示燈的設
定，選項「Enable」是讓您設定是否要啟動警示燈，若有勾選，
則代表要，選項「Comm Port」是讓您設定電腦連結到警示燈
所使用的通訊埠（即 COM 1、COM 2…），按鈕「Test」與「Stop」
是讓您測試所設定的通訊埠是否可以使警示燈運作以及停止測
試，如下圖所示。
7.4.2 開始監控

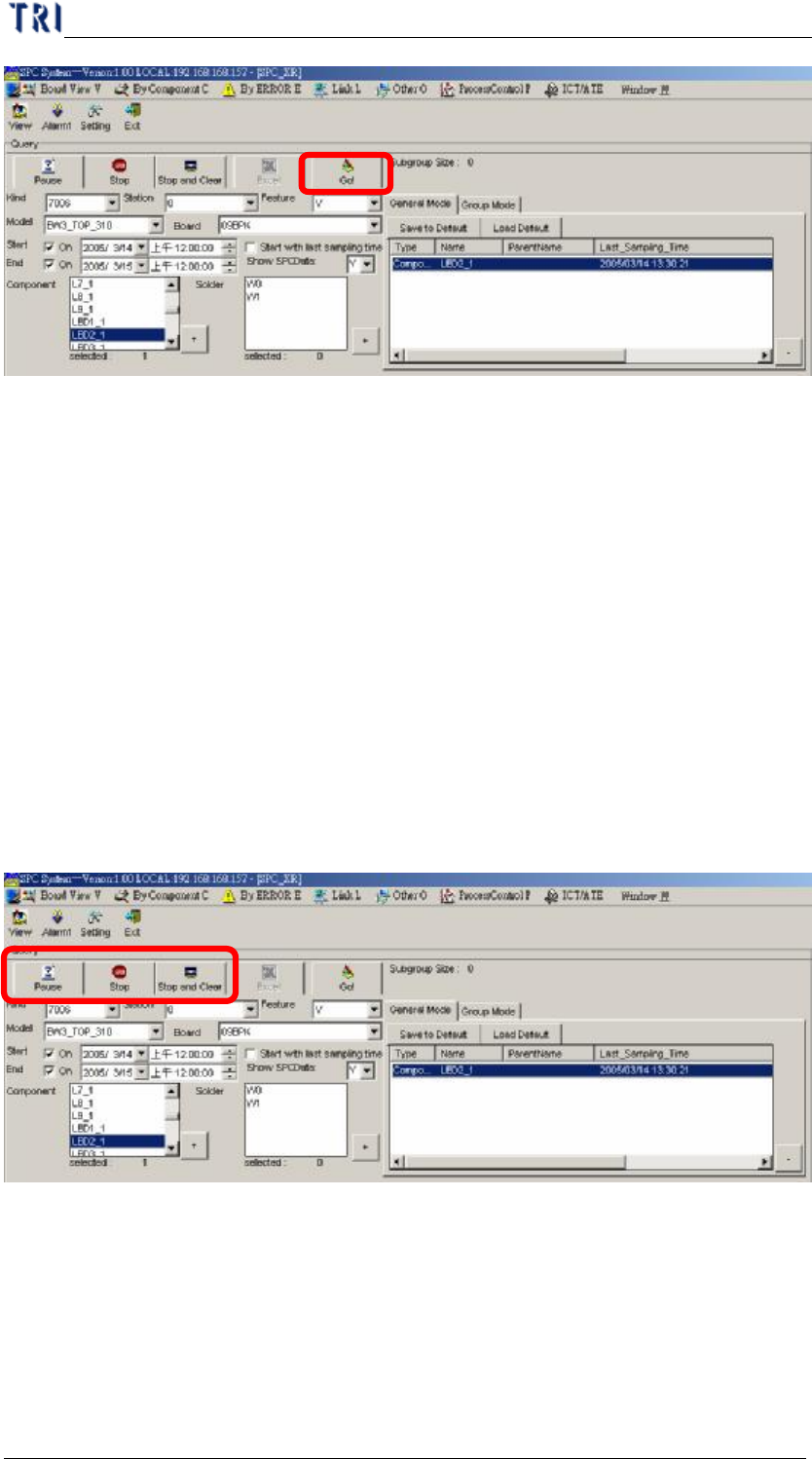

Ø 當您皆設定完畢後，只要按下「Go!」的按鈕後，系統就會開始
進行監控了，如下圖所示。
用以讓您自行選擇
報表要輸出的路徑
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
147
Ø 但是若您之前有啟用自動產生 Style3 報表的機制，則當您按下
「Go!」的按鈕後，系統就會開始進行自動產生 Style3 報表的機
制，並將查詢條件中的「Start」與「End」的日期自動改成現在
的日期，而時間會改成在自動產生 Style3 報表設定中的
「ReportData_Interval」之設定，然後將「Start」與「End」前
方的檢核方塊勾選起來，等待輸出時間一到，系統就會進行報
表輸出，然後將「Start」與「End」的日期往後調一天，如此，
不斷執行下去，直到您暫停或停止監控。
7.4.3 監控中
Ø 在監控執行中時，您可以做以下三件事：
①
按下「Pause」去暫停監控。
②
按下「Stop」去停止監控。
③
按下「Stop and Clear」去停止監控外，也清除畫面中所有資料。
Ø 此外，系統會在每一次的抽樣之後，會先檢查該 Component 或
Solder 是否為該 Alarm所適用於的監控項目（即「非即時顯示性監
控項目」）， 但 是對於「即時顯示性監控項目」的話，是一定會使用
該 Alarm 的，若是的話，就會將當時計算出的管制上限值、管制下
限值、管制平均值與樣本平均值，這四個數值去與異常條件參數進
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
148
行比對，看看是否有發生異常的情形，如果有，系統會發出「嗶嗶
聲」提醒使用者異常發生了，並且會出現以下的警示視窗。

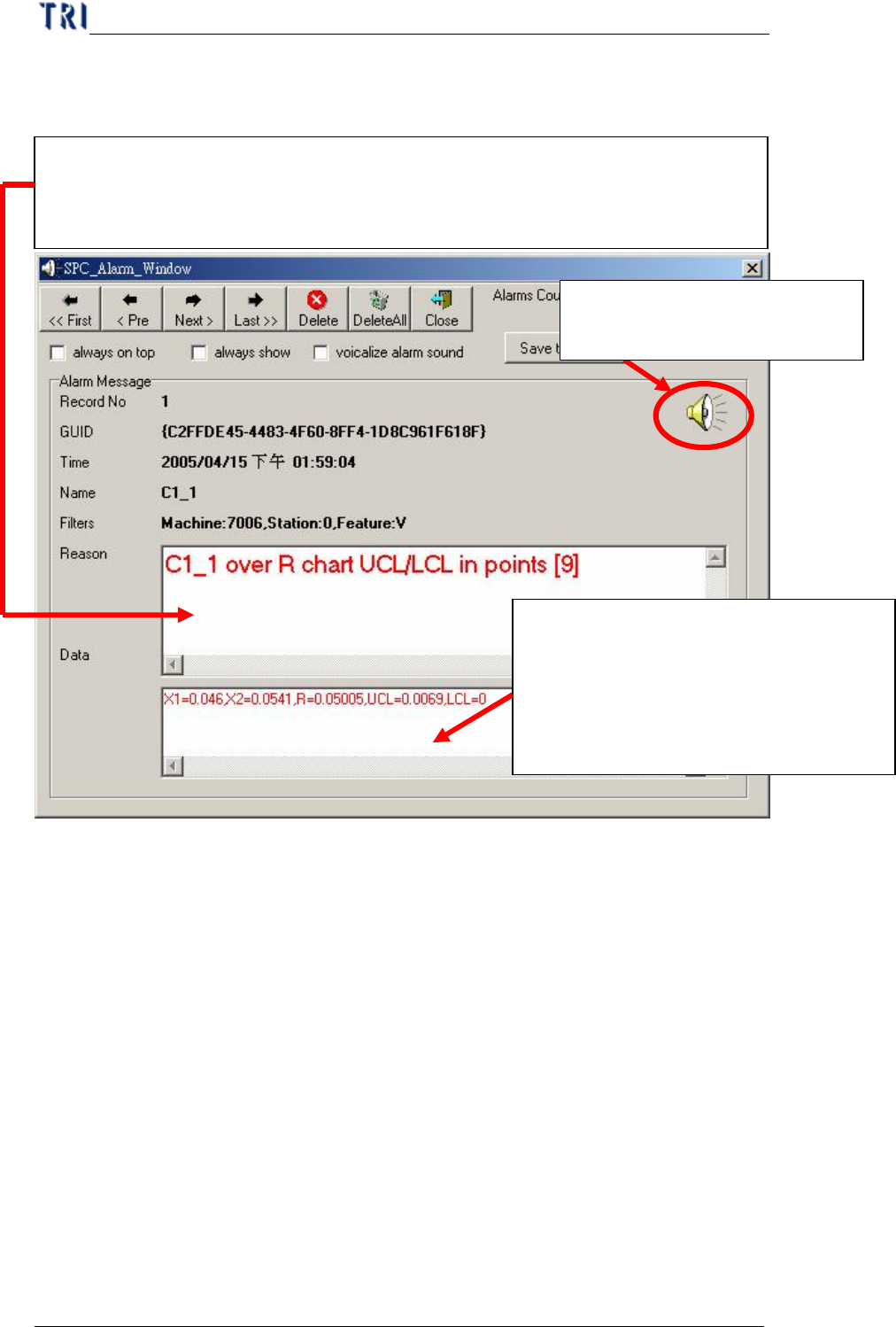

Ø 整個畫面的說明如下：
n 上方的工具列是用以對於警示訊息資料的操作使用，「<<
First」可以讓您跳至第一個警示訊息；「< Pre」可以讓您跳至
上一個警示訊息；「Next >」可以讓您跳至下一個警示訊息；
「Last >>」可以讓您跳至最後一個警示訊息；「Delete」可以
讓您刪除目前的警示訊息；「DeleteAll」可以讓您刪除所有的
警示訊息；「Close」關閉此訊息視窗。
n 工具列右方所顯示的是目前所有存在的警示訊息個數。
n 工具列下方的「always on top」表示將此視窗顯示於最上層，
若勾選此項目，則系統會將此視窗放置於最上層，不讓其他
視窗覆蓋掉；「always show」表示當發生異常時，是否要自動
彈出此視窗，若勾選此項目，當發生異常時，系統會自動開
啟此警示視窗；「voicalize alarm sound」表示當異常發生時，
是否要發出「嗶嗶」的警示聲，若勾選此項目，當發生異常
在「Reason」中，除了顯示某個元件發生了什麼樣的異常外，在字樣「in points」
後方所承接的就是發生此異常的管制點位置，以此圖為例，就是「C1_1」在
第「1」個管制點時發生了「over R chart UCL/LCL」的異常
表示當時發生異常時，所使用的資訊，
X1~X2 為樣本值，R 為全距，UCL 為
上限值，LCL 為下限值。注意!這裡的
資訊將會根據不同的異常類型，而有所
不同
點選右方的喇叭圖示後，可以
開啟 Alarm 音效的設定畫面
