單元 三 、 S PC 使 用手冊 AO I R e p a i r S t a t i on 使 用 手冊 166 S t e p 2. 按 下 [ E X C E L] 按 鈕 即 會 自 動 產生 報 表 ， 其 檔 案 在程式置 放 的路 徑 中 可看到 一個 D I L OG 的資料 夾 下。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
165

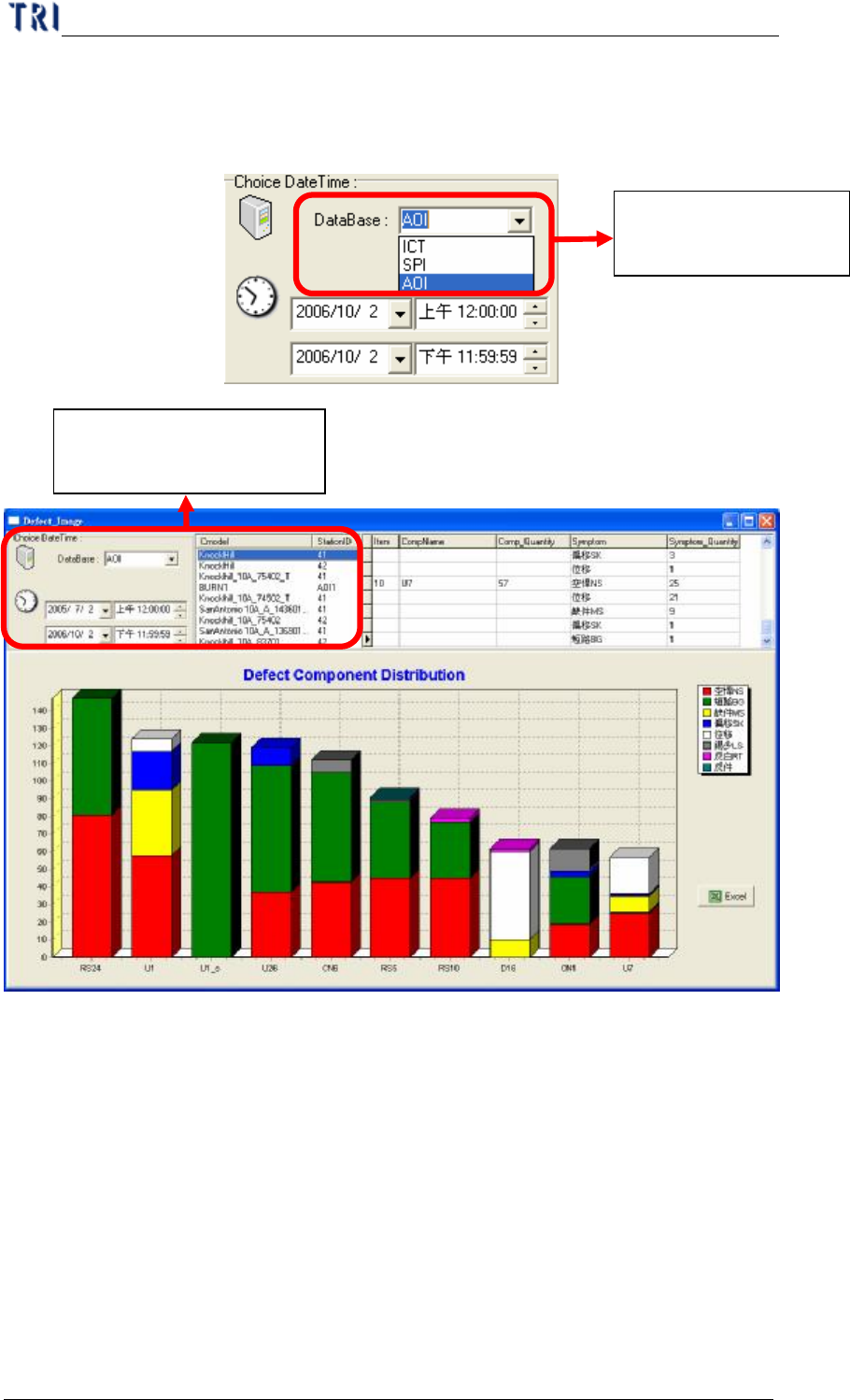

Step1. 如下圖所示，會依使用者所擁有的資料庫做新增資料庫的方式，
讓使用者選擇要查看的資料庫資訊，接著挑選要看的 Model，連
擊要查看的資訊就會自動將不良元件的資訊帶出。
帶出使用者所擁有的
資料庫
依使用者所挑選的時間
及 Model 呈現資訊
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
166

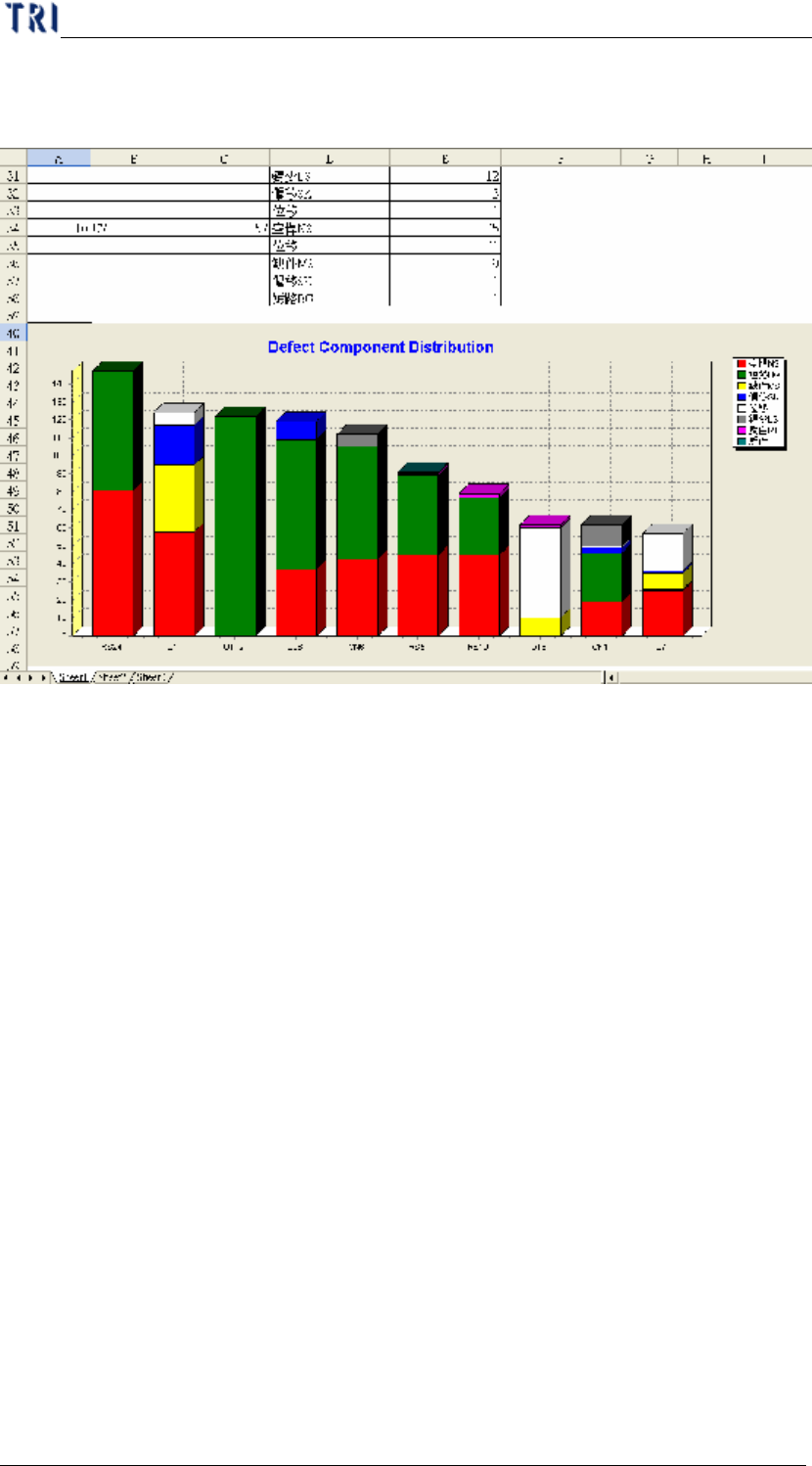

Step2. 按下[EXCEL]按鈕即會自動產生報表，其檔案在程式置放的路徑
中可看到一個 DILOG 的資料夾下。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
167
9 X-Y deviation dispersion diagram
Ø 此功能主要是為了顯示 AOI 機台上元件的 X 方向偏移量及 Y 方向偏移
量，讓使用者只需挑選時間段及機台 ID 就可以產生出整體的偏移圖，
可以方便使用者一目瞭然。
Ø 在 AOI 主程式中需勾選[Utility/ Inline Component Data Output to
SPC(Y:)]。
Ø 在維修站電腦的 Ptri1 程式中，將 [Setting/Defect Warning/ Output7100XY]
設定為[True]。

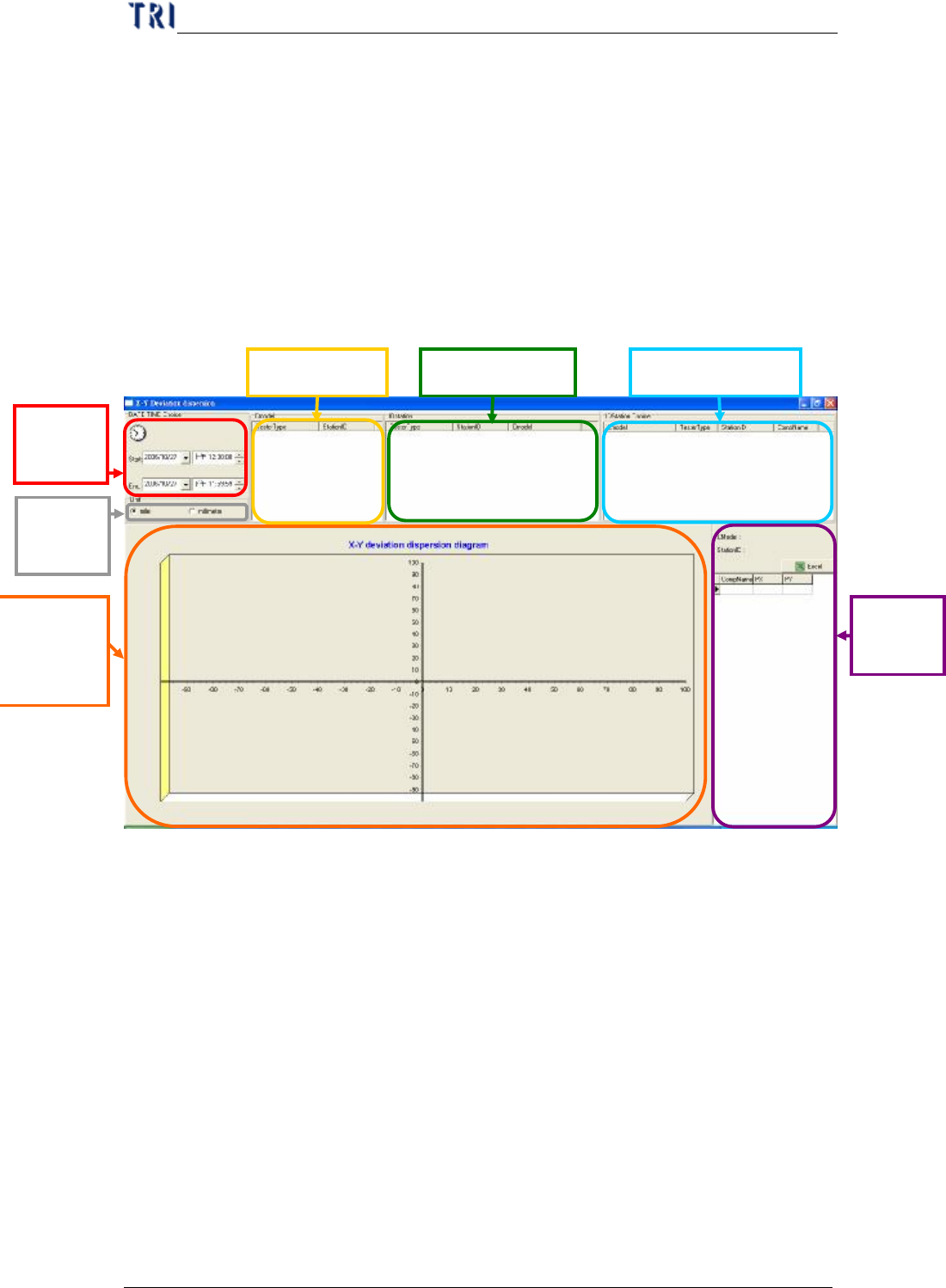

Step1. 使用者需先挑選一段時間區段當做查詢條件並選取欲查看的單
位，選取完畢後，會帶出所有的機台 ID。當選取所要查看的機台
後，系統會自動帶出這個機台中所有測試程式(CModel)。接著使
用者就可以選取所要查看的是那一個 CModel，系統就會帶出利
用此測試程式所測的元件。
挑選時
間段
產生
PX，
PY
的坐標
圖
PX、PY
的資料
選取 Component
選取機台 ID
選取 CModel
選取單
位
