單元一、安裝步驟
AOI Repair Station 使用手冊
34
7.2 CLIENT 端
Step1. 依執行單機版的步驟來做，也就是先安裝單機版的程式在電腦
上。
Step2. 將 D 槽共用，共用名稱為 D。
Step3. 需在 CLIENT 的電腦上指定 SQL SERVER 的 IP 和 DB 登入名
稱(sa)和密碼(sa)，設定如下：

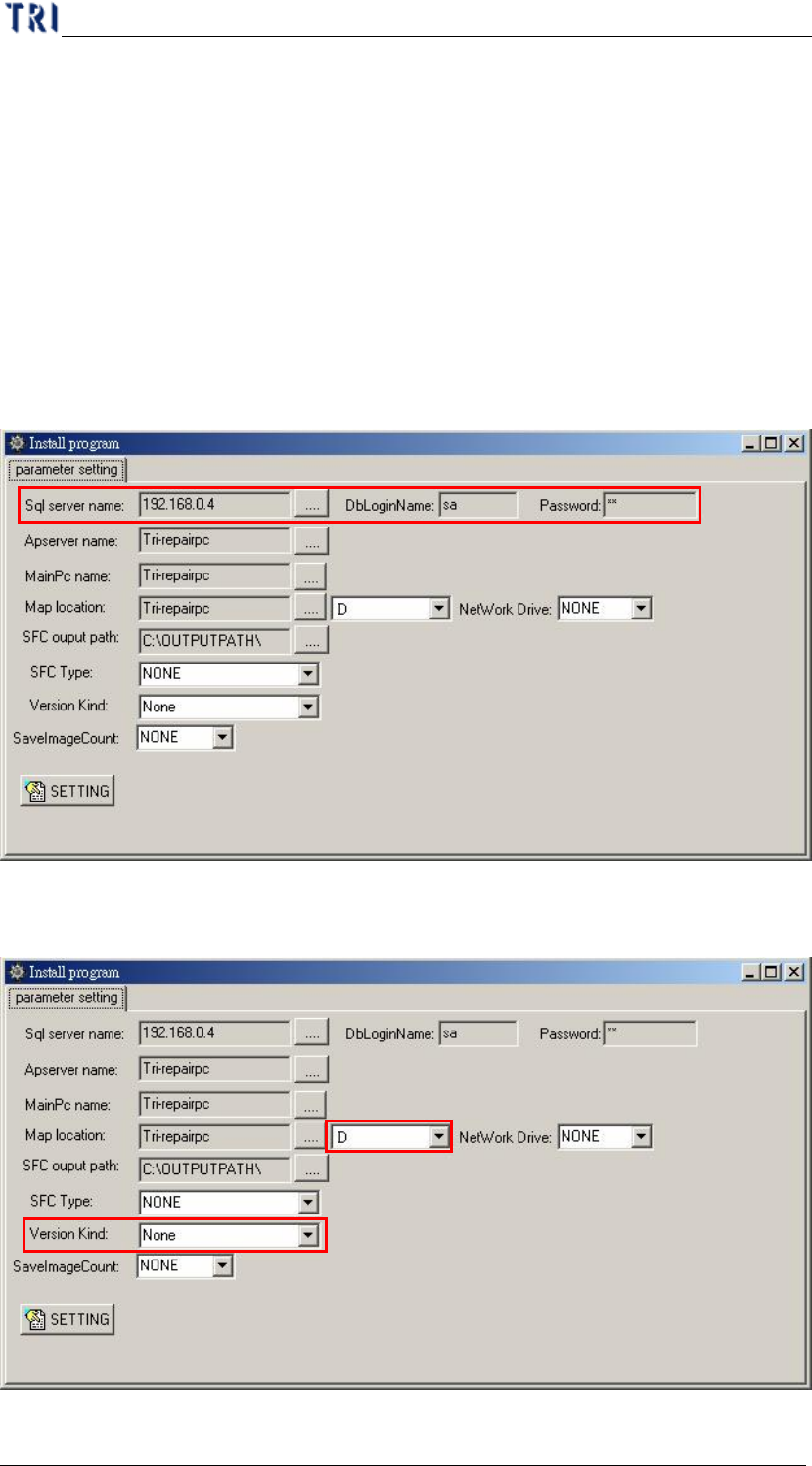

STEP2.1：執行桌面上的[RSSetting]捷徑(若沒有，請執行
[C:\RSINSTALL\PINSTALL.EXE])，選擇[Parameter
Setting]後，輸入密碼[TRI]，設定如下圖用紅色所框
起來的地方：
STEP2.2：配合 SERVER 版，[Version kind]要設為[None]，[Map
Location]設為[D]，如下圖。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
35
單元二 Repair Station 使用說明
1 使用前注意事項

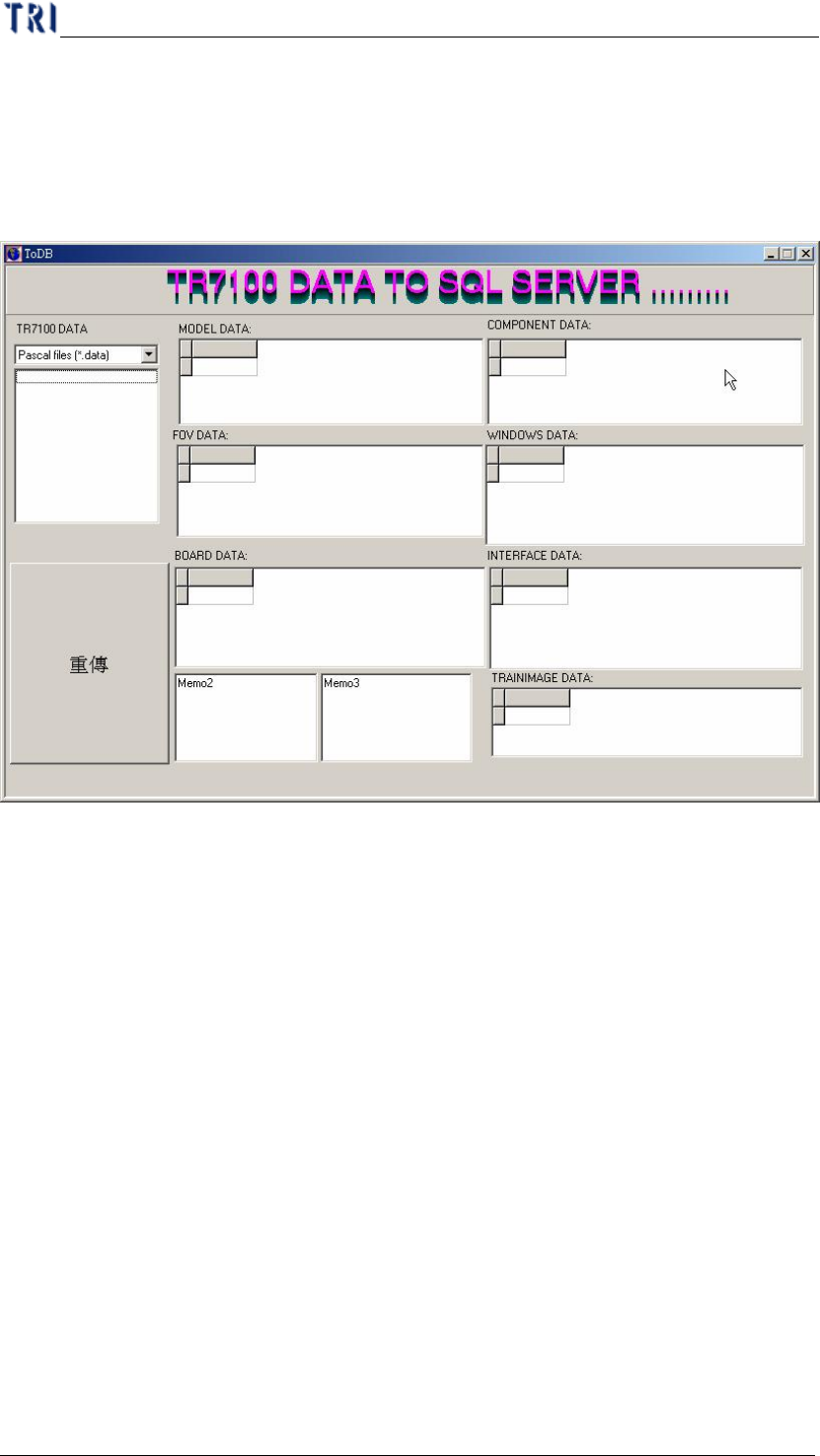

Ø 使用前請確定[InsertData.exe]有沒有執行，正常情況下需出現如下的畫
面：
Ø 若在一筆資料成功進入資料庫時，則在[Memo2]和[Memo3]會出現相同
的條碼號碼，若沒有刷條碼則會出現以[年月日時分秒站別]的文字在上
面，若當次檢測完一片板子時，[Memo2]和[Memo3]沒有變化，則須重
新檢查系統設定。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
36

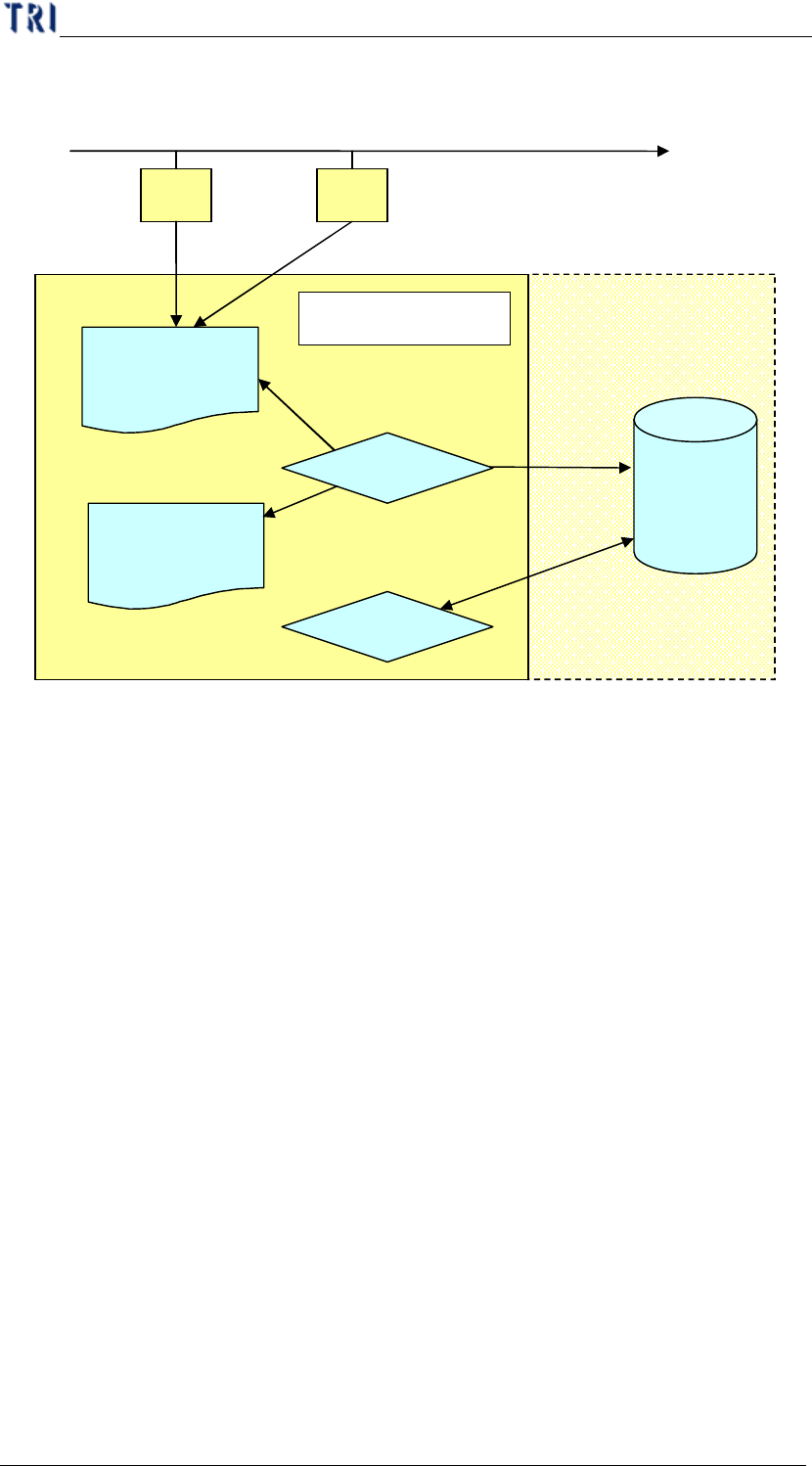

2 AOI 機器讀寫數據庫的方式流程
(1) 檢測結果傳到 Repair PC 的[AOI_Repair_Data]資料夾中
(2) [InsertData.exe]程式抓取[AOI_Repair_Data]資料夾中的原始檔案後，開
始轉檔。
(3) 轉檔後的文字資料及大圖影像儲存在資料庫中，FOV 影像及代料影像儲
存在 D 槽中。
(4) 使用[Ptri1]及[SPC]程式連到資料庫中抓取資料。
3 Repair Station 空間配置
3.1 C
Ø AOI_Repair_Data 資料夾－AOI 的檢測結果檔案(*.bmp、*.dir、*.err)
會直接傳送到本資料夾中。開啟[InsertData]程式時，程式會到本資
料夾抓取資料，並將資料轉換到資料庫中。故本資料夾在系統正常
運作情況下應為清空狀態，除非[InsertData]程式發生問題，才會將
無法轉檔的[*.dir]資料以[*.fail]方式存放在本資料夾中。一旦本資
料夾中出現[*.Fail]檔案，[InsetrData]程式就無法正常轉檔，需將
[*.Fail]的檔案清除再重新進行轉檔動作。
Ø AOI_Repair_Data_bk資料夾－若在[Ptri1]程式中[Setting/AOI DATA
Backup/Save to C:/AOI_Repair_Data_bk]選項打勾，則系統在以
[InsertData]轉檔時，會將原始資料備份至本資料夾中。
DB
AOI1
AOI2
AOI_Repair_Data
資料夾
D:\SqlserverMap\fovjpg
D:\SqlserverMap\trainImg
InsertData.exe
Ptri1、SPC
1 1
Repair Station PC
2
3
4
Data+Map
3
