單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
36
2 AOI 機器讀寫數據庫的方式流程
(1) 檢測結果傳到 Repair PC 的[AOI_Repair_Data]資料夾中
(2) [InsertData.exe]程式抓取[AOI_Repair_Data]資料夾中的原始檔案後，開
始轉檔。
(3) 轉檔後的文字資料及大圖影像儲存在資料庫中，FOV 影像及代料影像儲
存在 D 槽中。
(4) 使用[Ptri1]及[SPC]程式連到資料庫中抓取資料。
3 Repair Station 空間配置
3.1 C
Ø AOI_Repair_Data 資料夾－AOI 的檢測結果檔案(*.bmp、*.dir、*.err)
會直接傳送到本資料夾中。開啟[InsertData]程式時，程式會到本資
料夾抓取資料，並將資料轉換到資料庫中。故本資料夾在系統正常
運作情況下應為清空狀態，除非[InsertData]程式發生問題，才會將
無法轉檔的[*.dir]資料以[*.fail]方式存放在本資料夾中。一旦本資
料夾中出現[*.Fail]檔案，[InsetrData]程式就無法正常轉檔，需將
[*.Fail]的檔案清除再重新進行轉檔動作。
Ø AOI_Repair_Data_bk資料夾－若在[Ptri1]程式中[Setting/AOI DATA
Backup/Save to C:/AOI_Repair_Data_bk]選項打勾，則系統在以
[InsertData]轉檔時，會將原始資料備份至本資料夾中。
DB
AOI1
AOI2
AOI_Repair_Data
資料夾
D:\SqlserverMap\fovjpg
D:\SqlserverMap\trainImg
InsertData.exe
Ptri1、SPC
1 1
Repair Station PC
2
3
4
Data+Map
3
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
37
Ø Aoidata_bk 資料夾－系統自動備份的資料庫檔案或人員手動備份
的資料庫檔案都會存放在此資料夾中。
Ø rsinstall 資料夾－Repair Station程式存放的位置。
3.2 D
Ø SqlServerMap
l fovjpg－存放 FOV 影像。一天使用一個檔案儲存影像，若要
備份或刪除影像時可根據日期來刪除檔案。
l TrainImg－存放元件的代料影像。一 天 使用一個檔案來儲存影
像，若要備份或刪除影像時可根據日期來刪除檔案。
4 參數設定

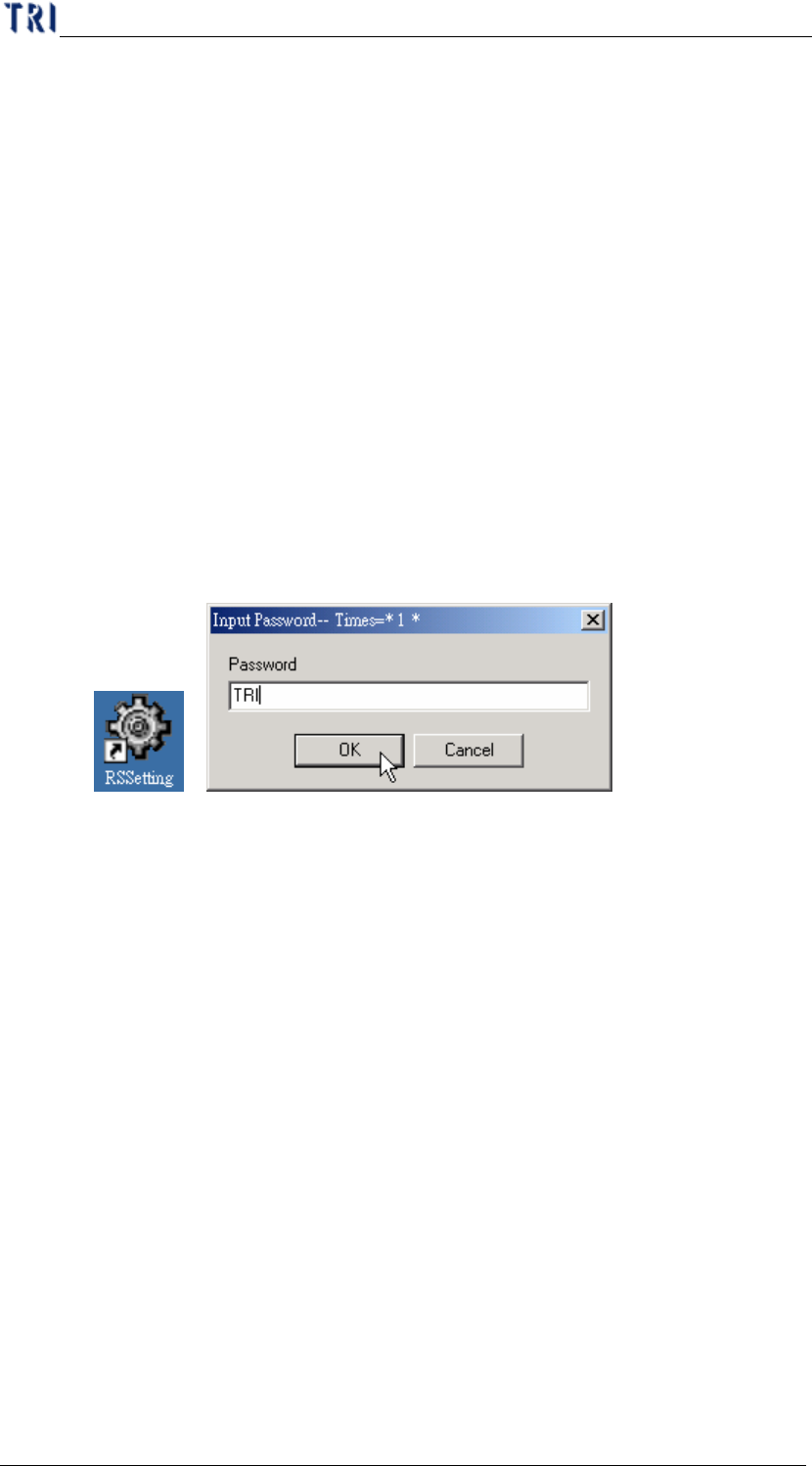

Ø 執行桌面上的[RSSetting]捷徑。(若沒有，請執行
[C:\rsinstall\PINSTALL.EXE])，選擇[Parameter Setting]後，輸入密碼
[TRI]，即可進入參數設定畫面。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
38
Ø Password Management/Change Password－可在此設定進入參數設定畫
面時的密碼。出廠時預設密碼為 TRI，使用者可在此自行設定。
