TR7100_Repair-Station_Manual(V8.5_Ch) - 第43页
單 元 二、 R e p a i r S t a t i o n 使 用說明 AO I R e p a i r S t a t i on 使 用 手冊 39 Ø S e t t i n g / A O I R e p a i r S t a t i o n P a r a m e t e r S e t t i ng －點 選此 處 以進入參數設定 畫 面 。 4 .1 S Q L s e r v e r n a m e Ø 資料庫 所…
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
38

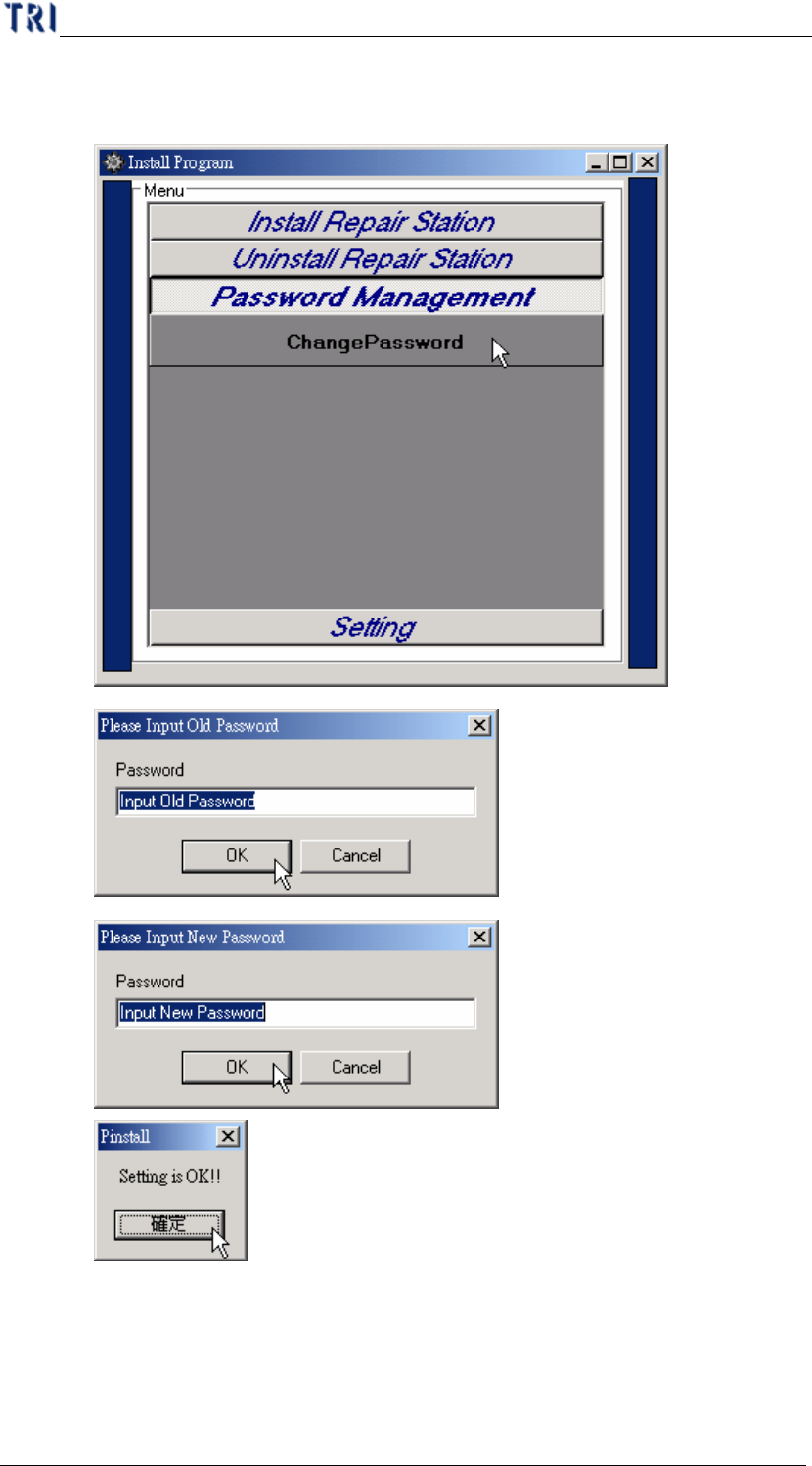

Ø Password Management/Change Password－可在此設定進入參數設定畫
面時的密碼。出廠時預設密碼為 TRI，使用者可在此自行設定。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
39

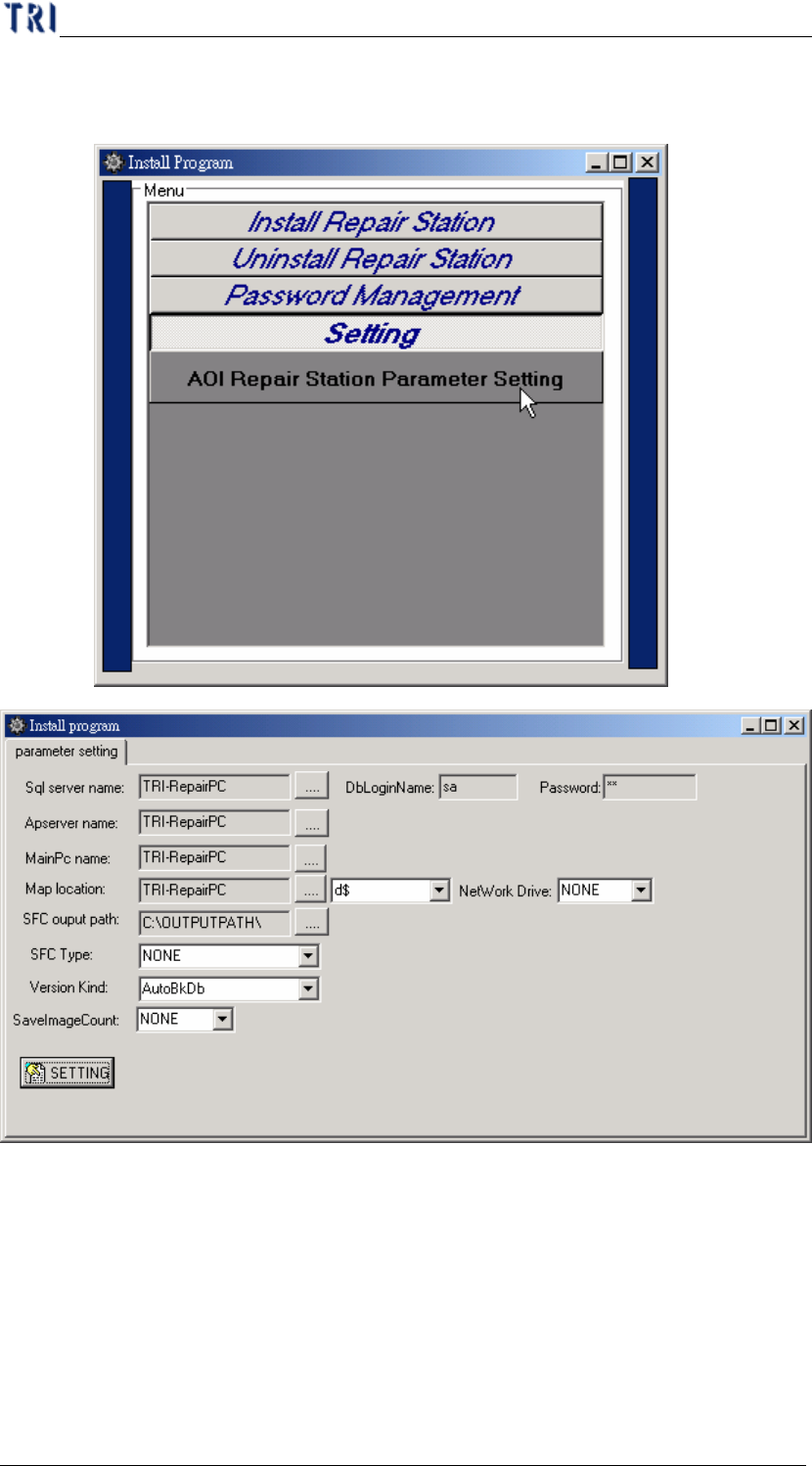

Ø Setting/AOI Repair Station Parameter Setting－點選此處以進入參數設定
畫面。
4.1 SQL server name
Ø 資料庫所在之電腦名稱，若為單機版則設為本機電腦名稱，且不用
輸入後方使用者名稱及密碼。若為 Server 版的用戶端則設為 Server
電腦名稱並輸入使用者名稱及密碼(預設值為 Sa、Sa)。
4.2 Apserver name
Ø Apserver 名稱，同 Server 所在之電腦名稱
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
40
4.3 Main Pc name
Ø 目前使用的電腦名稱
4.4 Map location
Ø 圖檔所儲存的位置，需設定所在之電腦名稱及其所在之硬碟(預設
值為 D)。

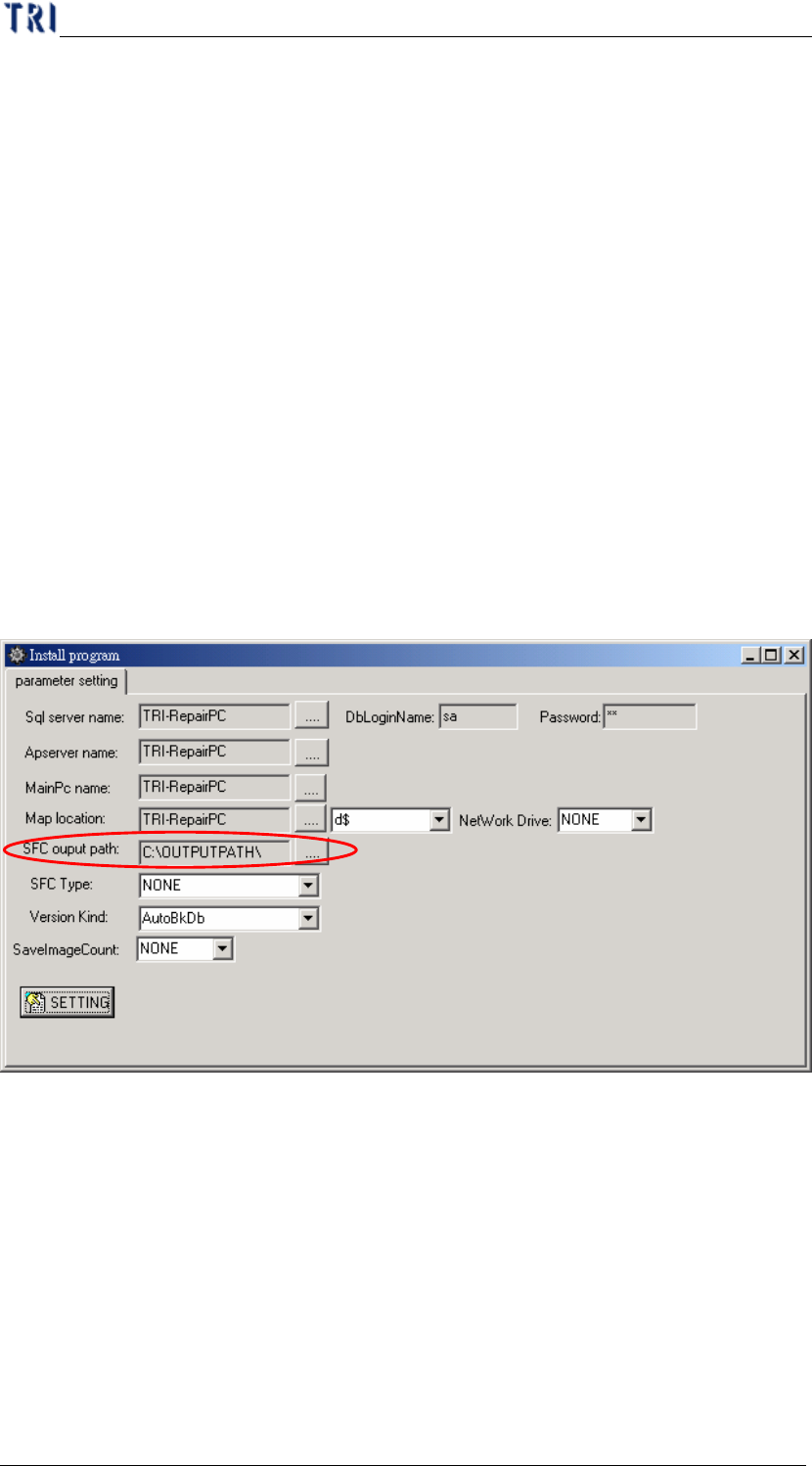

4.5 SFC 輸出設定
Ø Insert Data.exe 先關掉，待以下設定完再開啓
Step1. 執行[C:\rsinstall\pinstall.exe]，切換至[parameter setting]頁面
Step2. 在[SFC Type]選擇 SFC 輸出格式種類(例：[Confirm]是
component confirm 資料，[ALL]是 component confirm+原始
資料，[winall]是 window confirm+原始資料…等，請依使用
端所要的格式來設定)
Step3. 在[sfc output path]選擇所要輸出的路徑。
Step4. 按下[Setting]鍵
Step5. 則當在確認維修資料時，按下[ENTER]鍵時，會同時在你所
設定的[sfc output path]下產生一筆文字檔
Ø 若連不上所設定的[shop flow]目錄，則會把資料存放在本機
[c:\sfcbk]資料夾下。
Ø 若不使用 SFC 輸出功能，則將[SFC Type]欄位設為[NONE]即可。
Ø 若在[SFC Type]欄位中選擇[RS232_TA]，表示使用 RS232 為傳輸介
面，須選定對應之連接埠號碼，注意不可與條碼機的設定相同。
