單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
40
4.3 Main Pc name
Ø 目前使用的電腦名稱
4.4 Map location
Ø 圖檔所儲存的位置，需設定所在之電腦名稱及其所在之硬碟(預設
值為 D)。
4.5 SFC 輸出設定
Ø Insert Data.exe 先關掉，待以下設定完再開啓
Step1. 執行[C:\rsinstall\pinstall.exe]，切換至[parameter setting]頁面
Step2. 在[SFC Type]選擇 SFC 輸出格式種類(例：[Confirm]是
component confirm 資料，[ALL]是 component confirm+原始
資料，[winall]是 window confirm+原始資料…等，請依使用
端所要的格式來設定)
Step3. 在[sfc output path]選擇所要輸出的路徑。
Step4. 按下[Setting]鍵
Step5. 則當在確認維修資料時，按下[ENTER]鍵時，會同時在你所
設定的[sfc output path]下產生一筆文字檔
Ø 若連不上所設定的[shop flow]目錄，則會把資料存放在本機
[c:\sfcbk]資料夾下。
Ø 若不使用 SFC 輸出功能，則將[SFC Type]欄位設為[NONE]即可。

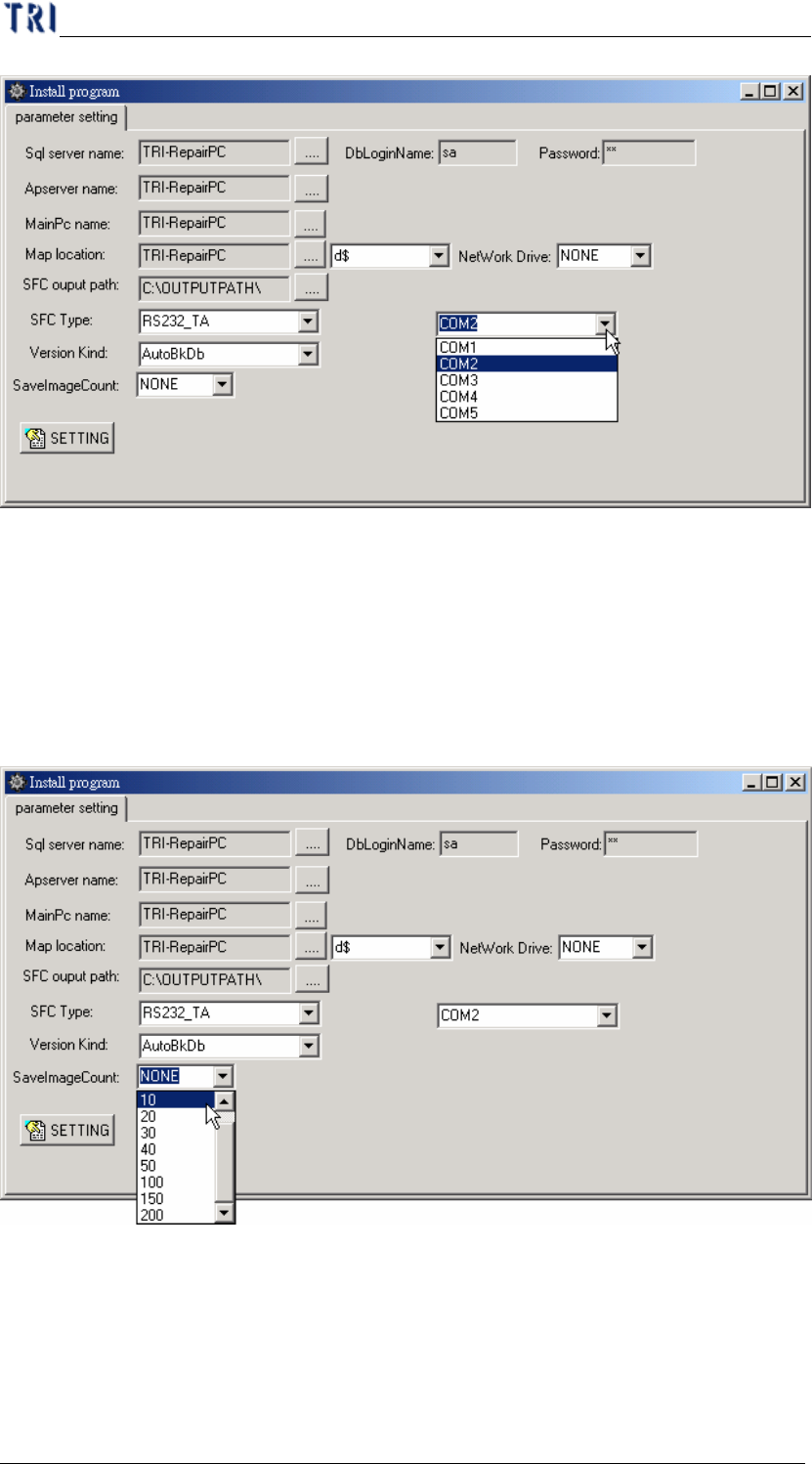

Ø 若在[SFC Type]欄位中選擇[RS232_TA]，表示使用 RS232 為傳輸介
面，須選定對應之連接埠號碼，注意不可與條碼機的設定相同。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
41
4.6 Version Kind
Ø 可選擇資料是否需要自動備份。備份的資料庫檔案會被儲存在
[C:\Aoidata_bk]資料夾中。
l AutoBkDb－是啓動自動備份
l NONE－是取消自動備份
4.7 SaveImageCount
Ø 表示限制 YMS 系統輸出的影像數目。None 表示不限制。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
42
5 進入程式
Ø 在桌面雙擊捷徑圖示以開啟維修站主程式。
Ø 程式登入畫面如下，須先輸入帳號、密碼並選擇其他選項後，按下[OK]
按鈕，即可進入主程式。
l 使用者(User ID)－輸入使用者名稱，若要新增使用者請參閱第 8 節
l 密碼(Password)－輸入與使用這名稱對應的密碼，預設使用者為
[USER]，密碼為[1234]。
l 班別(SHIFT)－選擇班別，關於班別的設定可以參閱第 7.3 節。
l 語言(Language)－選擇顯示語言。其語言可以自行定義，可以至
[C:\rsinstall\Language]編輯[english.txt]或[big5.txt]
l 確認模式(Confirm Method)－可以選擇要依據[元件]或[檢測框]進
行確認(Confirm)的動作。
