單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
42
5 進入程式

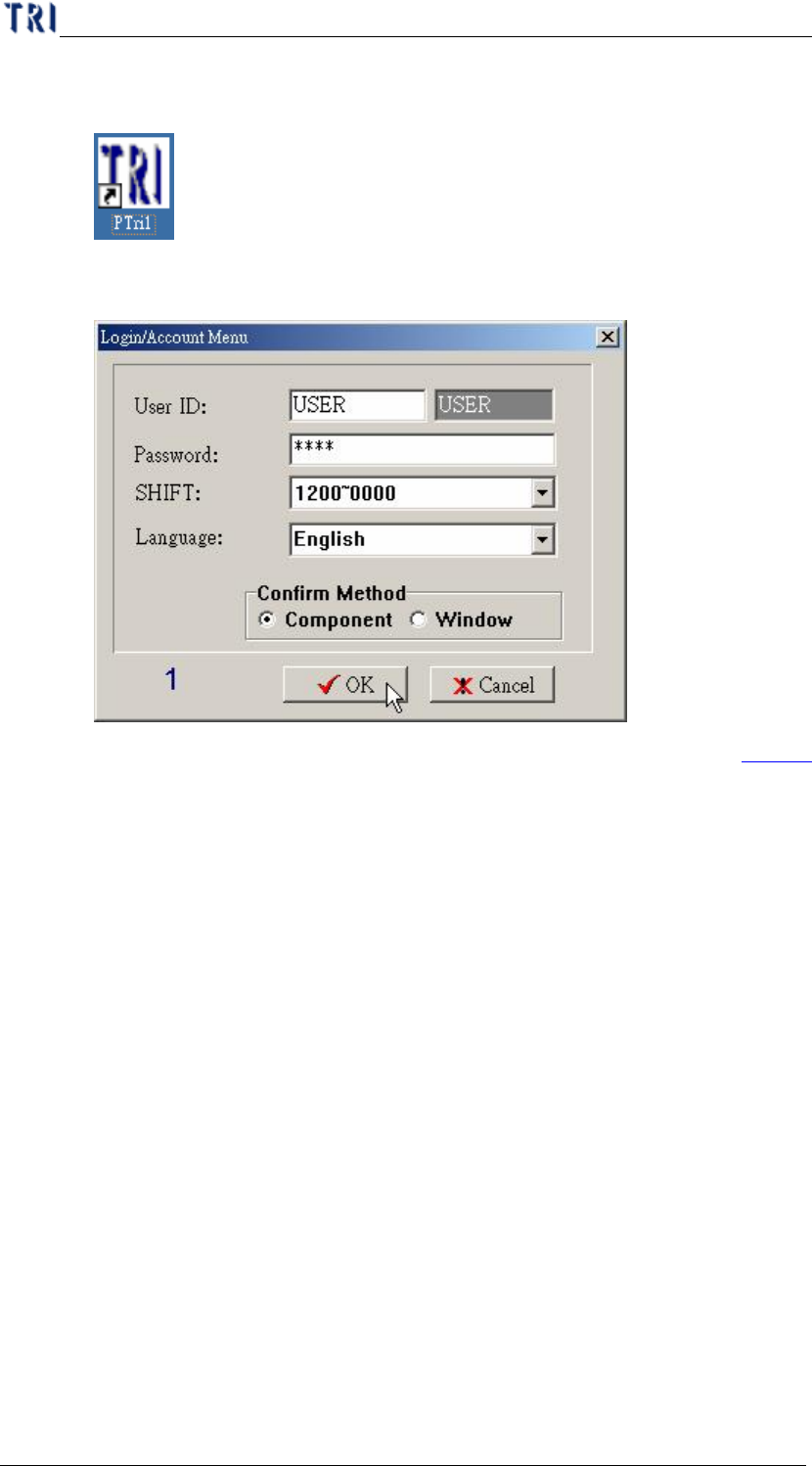

Ø 在桌面雙擊捷徑圖示以開啟維修站主程式。
Ø 程式登入畫面如下，須先輸入帳號、密碼並選擇其他選項後，按下[OK]
按鈕，即可進入主程式。
l 使用者(User ID)－輸入使用者名稱，若要新增使用者請參閱第 8 節
l 密碼(Password)－輸入與使用這名稱對應的密碼，預設使用者為
[USER]，密碼為[1234]。
l 班別(SHIFT)－選擇班別，關於班別的設定可以參閱第 7.3 節。
l 語言(Language)－選擇顯示語言。其語言可以自行定義，可以至
[C:\rsinstall\Language]編輯[english.txt]或[big5.txt]
l 確認模式(Confirm Method)－可以選擇要依據[元件]或[檢測框]進
行確認(Confirm)的動作。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
43
6 CONFIRM 作業
6.1 Main PROG
Ø 開啟 REPAIR STATION 主程式後，在左邊樹狀圖上雙擊[MAIN
PROG]選項，即可開啟 Confirm 視窗。
Ø 左上是電路板大圖影像(Model Map)，右上是不良的 FOV 影像，右
下是代料影像(Train Image)，左下是主要 Confirm 工作區。
Ø 在確認一筆錯誤時，左方大圖區會標示出目前點選的缺點的位置；
右方 FOV 影像區域會顯示缺點的影像，且列出元件名稱、缺點類
型以及檢測分數；當錯誤類型是影像類型的錯誤時，右下角代料影
像會列出標準影像。
Panel Map
FOV Image
Train Image
Confirm Area
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
44
6.2 Confirm 步驟
Step1. 請選擇[ON LINE]或[OFF LINE]
Ø ON LINE－請雙擊[MODEL]欄位(黃色方格)後，選擇一檢
測機種名稱(Model Name)。
Ø OFF LINE－請刷條碼
Step2. 選擇[OFF LINE]時，狀態(STATUS)是預設為[ALL]，亦可以由
使用者來選擇，決定當使用以條碼來找資料時只要看到某一特
定的狀態。
Ø STATUS 選項如下：
l FAIL－AOI 檢測為不良，尚未經由人員確認的狀態
l PASS－AOI 檢測為通過
l REPAIR－AOI 檢測為有缺點，且已經由人員確認
(Confirm)有缺點的板子
l UNTEST－定位點偏移的板子
l SKIP－廢板，或經由人員確認為不列入計算的板子
l RPASS－AOI 檢測為有缺點，而已經由人員確認
(Confirm)為誤判的板子
l ALL－所有狀態
Step3. 請選擇[AOI STATION]。(若把[Disable]欄位打勾，表示不以
Station 作為查詢條件)

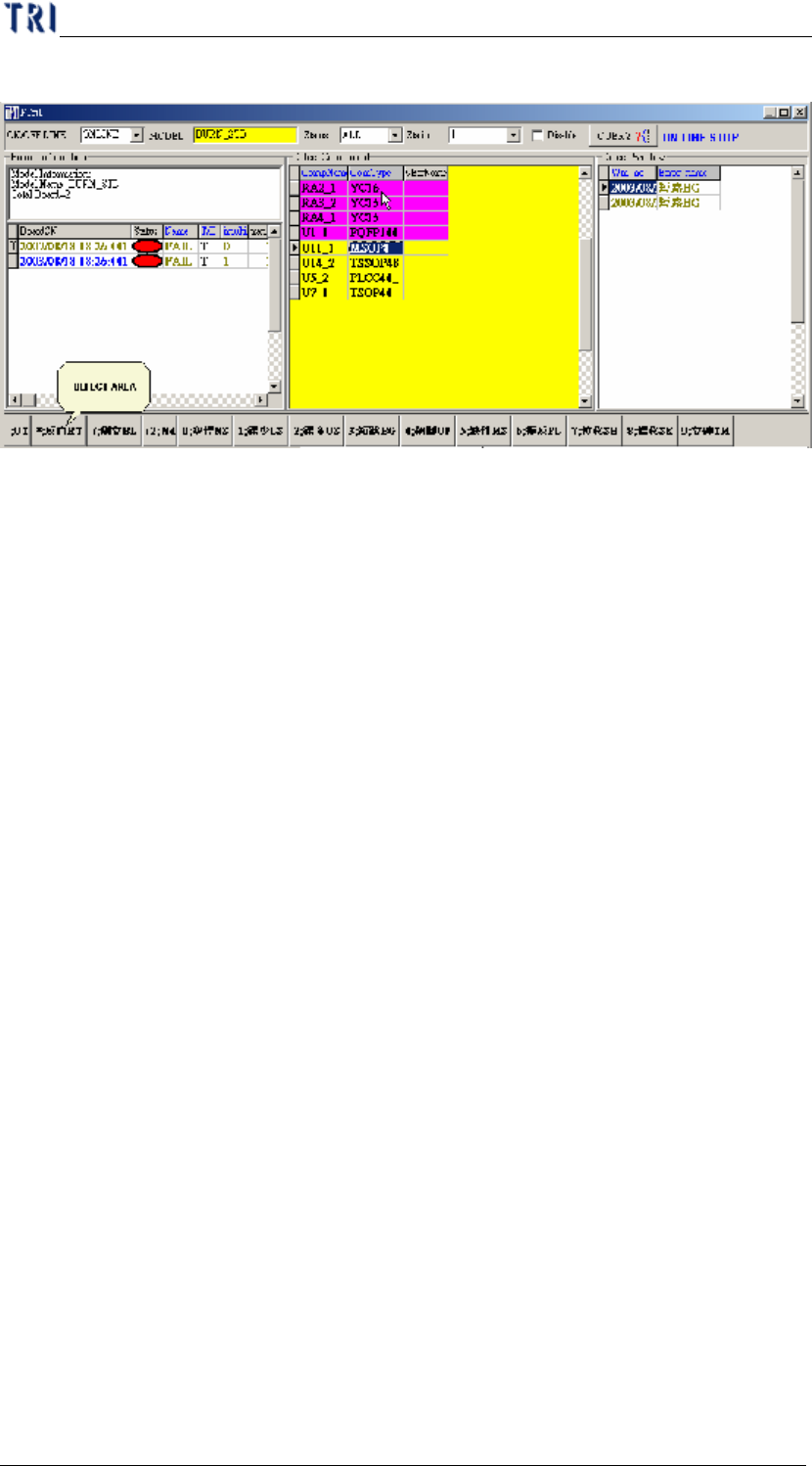

Step4. 按下[QUERY]查詢。接下來可以選擇使用鍵盤或是使用滑鼠來
進行確認作業。使用鍵盤與使用滑鼠的第五步驟做法會有所不
同，其說明分別如下。
n 使用鍵盤
Step5. 請於[DEFECT COMPONENT(黃色區)]或是[DEFECT
WINDOWS] (依照在登入時所選擇的[Confirm Kind]程式會決
