單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
48
6.3.2 [PageDown] 鍵－按下此按鍵可將 FOV 影像亮度增加。
6.3.3 [HOME]鍵－確認正在檢視的這片單板是誤判。
6.3.4 [END]鍵－確認要 Skip 正在檢視的這片單板。
6.3.5 [Insert]鍵－手動輸入一筆資料，與 按鈕功能相同。
6.3.6 [Delete]鍵－將正在檢視的這片單板重設為尚未 Confirm。
6.3.7 [PAUSE]鍵－將正在檢視的這片單板重設為尚未 Confirm。
6.3.8 [F5]鍵(TR7500 專用)－按下此按鈕可以切換 FOV 影像顯示為彩色
影像，彩色白平衡或是灰階權重影像。

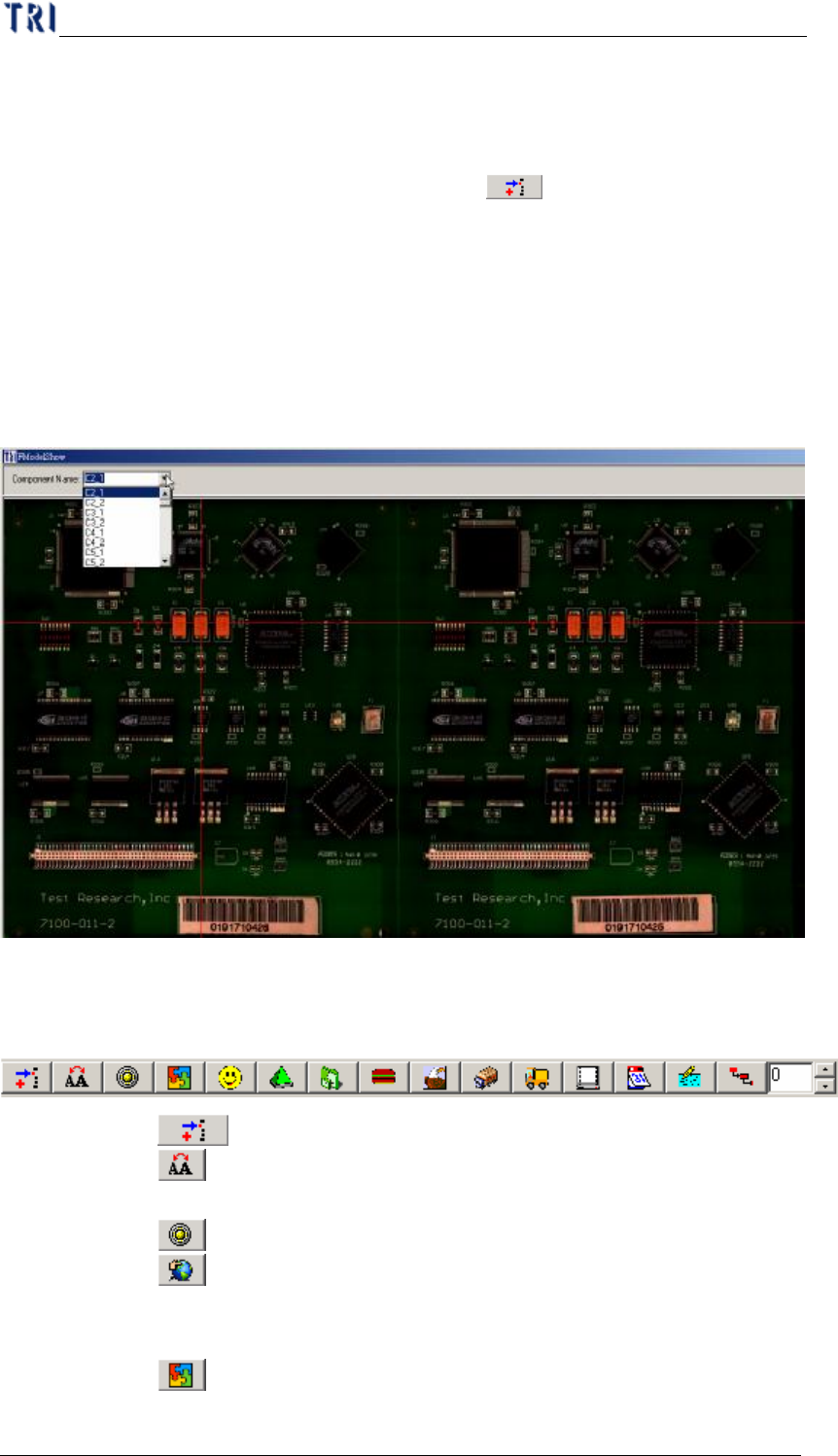

6.3.9 [F6]鍵－能夠抓取[C:\aoi_repair_data\modelNAME2X2.bmp]，以顯
示 2 倍大的 model 圖。可在此畫面之左上角選擇元件名稱，系統即
自動標示出此元件的位置。
6.3.10 [F9]、[F10]－向左或向右移動黃色工作區塊。
6.4 其他功能
6.4.1
Component Insert－手動輸入一筆資料。
6.4.2
Copy Confirm Defect－針對某個元件的錯誤，複製到其他所
有的同一個 BOARD 的元件。
6.4.3 FOV Line Switch－開關 FOV 影像上的十字線及框線。
6.4.4
OnlineDataSkip－只有在[Online]模式時才會顯示此按鈕，
按下此按鈕可以將尚未確認過的資料狀態變更為[Skip]，而人員
不必再去手動確認。
6.4.5 Rotate 180－點選啟用本功能可以將影像旋轉 180 度顯示。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
49
開啟本功能後需重新搜尋，影像才會以旋轉 180 度顯示。
6.4.6 The Defect in Missing, Polarity, Tombstone must be confirmed
－點選啟用本功能表示若為 Missing 檢測框之類的錯誤資料，一
定要由人員確認，不能直接按[下↓]鍵以誤判確認之。
6.4.7

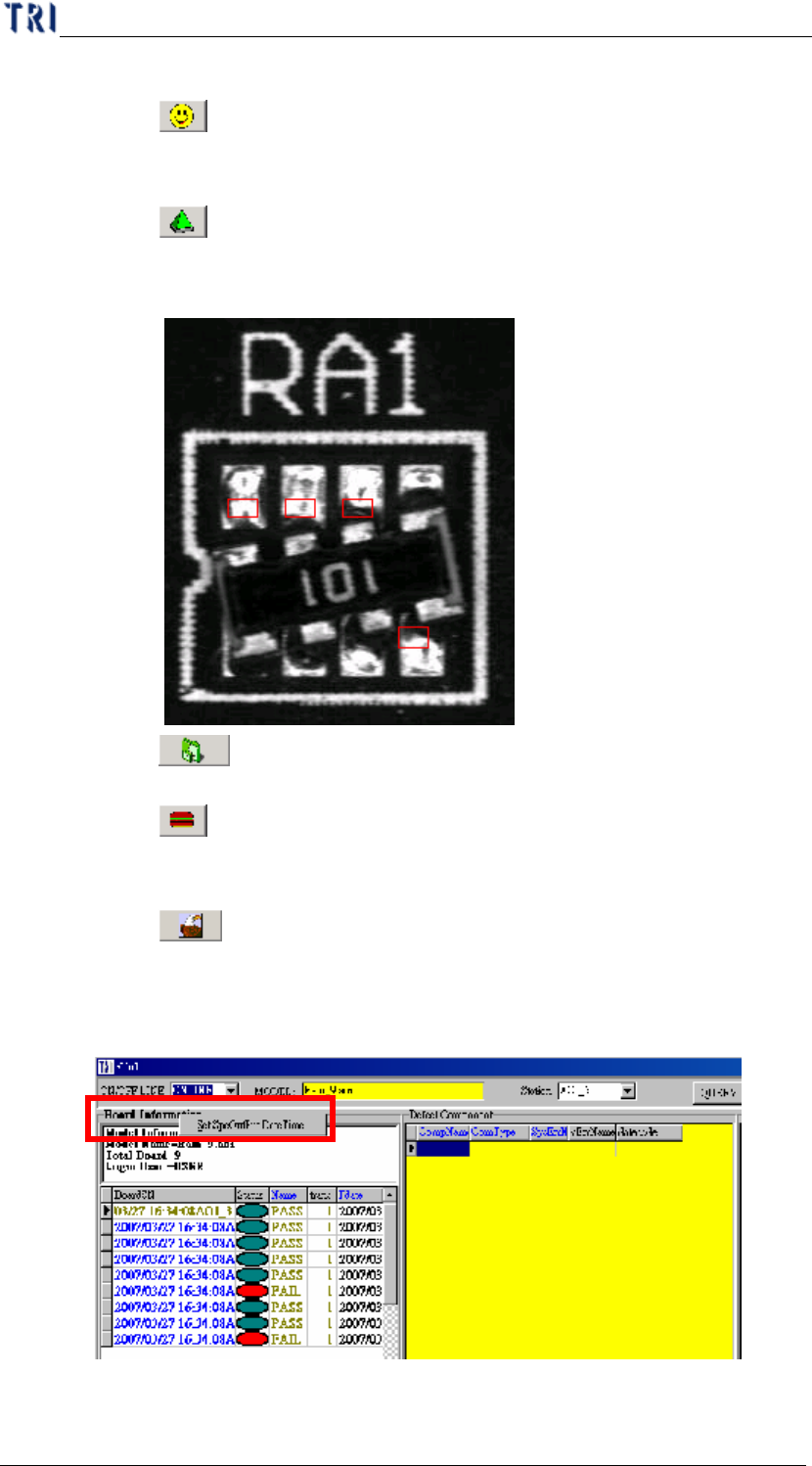

FOV Win All Show－啟動本功能是表示當同一個 FOV 中同
時有多個檢測框 Fail 時，要全部顯示在一張 FOV 畫面上。如下
圖所示。
6.4.8 Show Placer Data Function－顯示打件機的欄位，須配合
AOI 機器匯入打件機資訊。
6.4.9 Defect Located in the Center－點選此按鈕後須配合按下
[Page Up]鍵，則錯誤元件影像會以原始大小顯示在右上角 FOV
視窗中央。
6.4.10 Show Top 10 Component－點選此按鈕可以將前 10 名元件
顯示在大圖中。設定步驟如下：
(1) [Setting/Other/SPC Output]設定為[True]。
(2) 在主畫面的[Board Information]上按滑鼠左鍵兩下
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
50
(3) 設定計算開始的時間。
(4) 按下[ Show Top 10 Component]按鈕，系統即會在左上角
大圖畫面中顯錯誤次數前 10 名的元件。
6.4.11 Pass Board Auto Scroll－點選此按鈕表示在多連板的情況
下，按一次[↓]鍵系統會跳過所有檢測結果為 PASS 的單板，直
接顯示 Fail 的板子。若沒有點選則每一片 PASS 的板子都要按一
次[↓]鍵。
