單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
60
9 Clear Data
Ø 至樹狀圖以滑鼠雙擊[Clear Data]開啟視窗，就其各頁面功能分別說明如
下。

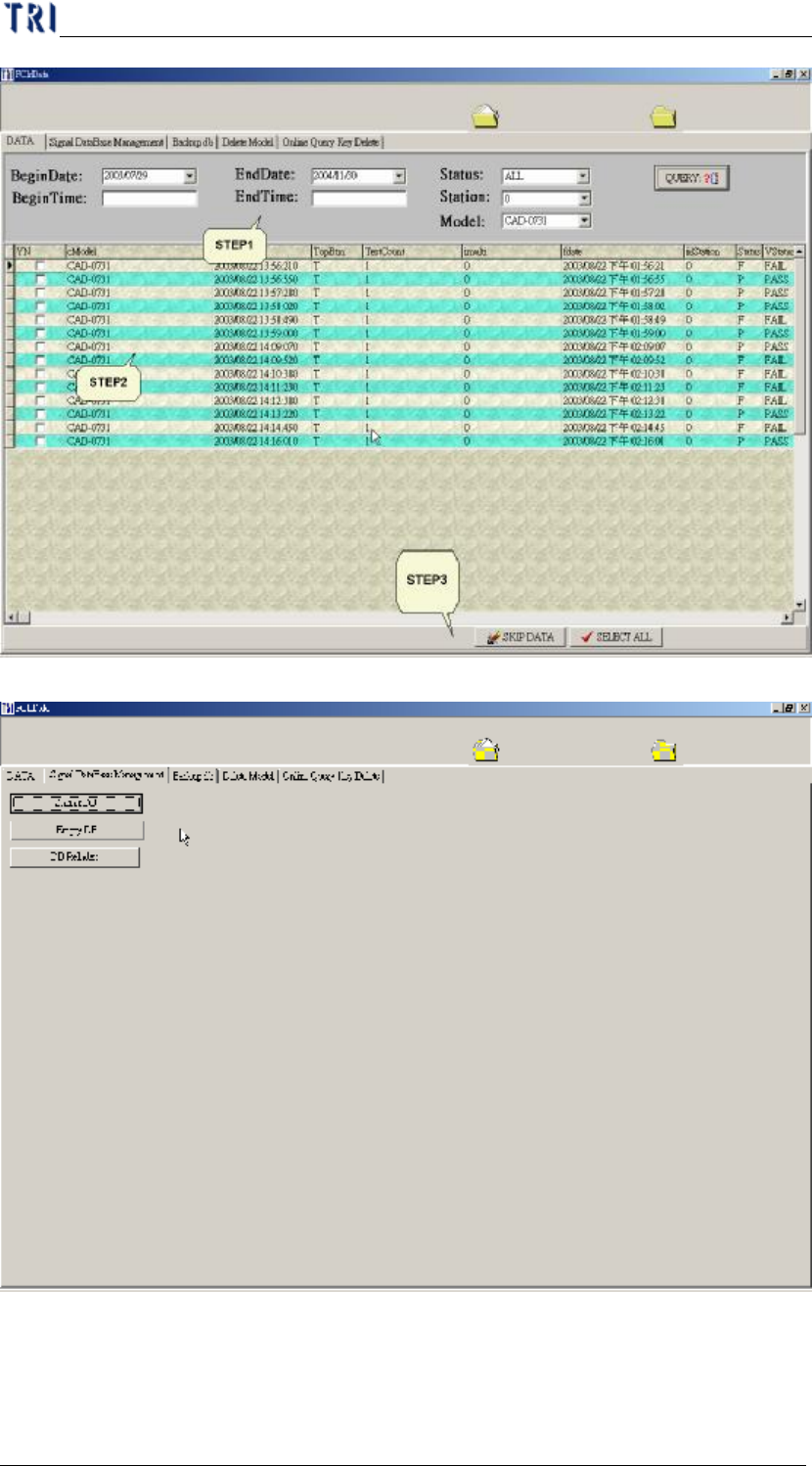

9.1 資料(DATA)
Ø Search Type－可選擇[Board]、[Component]、[AutoSeq]作為查詢的條
件。
Ø 查詢步驟
Step1. 選擇日期、Status、Station、Model Name 後按下[QUERY]，系
統即可列出所有符合條件的資料。
Y YN－是否選取
Y cModel－Model Name
Y BarcodeSN－條碼號碼或是日期代碼
Y Serial－若有自行定義序號時會顯示在此欄位。
Y TopBtm－正反面
Y TestCount－此條碼的板子總測試數目
Y Imulti－此條碼板子第幾次測試
Y Fdate－檢測時間
Y idStation－AOI 的站別
Y Status－本次檢測結果代號
Y VStatusName－本次檢測結果名稱
Y Company－公司別(保留欄位)
Y lotno－若有自行訂義工單號碼，會在此顯示。
Step2. 可選擇所要清除的資料後按下[SKIP DATA]，[SKIP]表示將勾
選的資料不列入 SPC 計算。
Step3. 或是先點選[SELEC ALL]選擇全部後按下[SKIP DATA]將所
有合乎條件的資料略過。.
Step4
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
61
9.2 資料庫管理工具(Single Data Base Management)
Ø ShinkDB－只針對資料庫做壓縮
Ø Empty DB－清空所有資料
Ø DB ReIndex－重新整理排列資料庫的順序
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
62

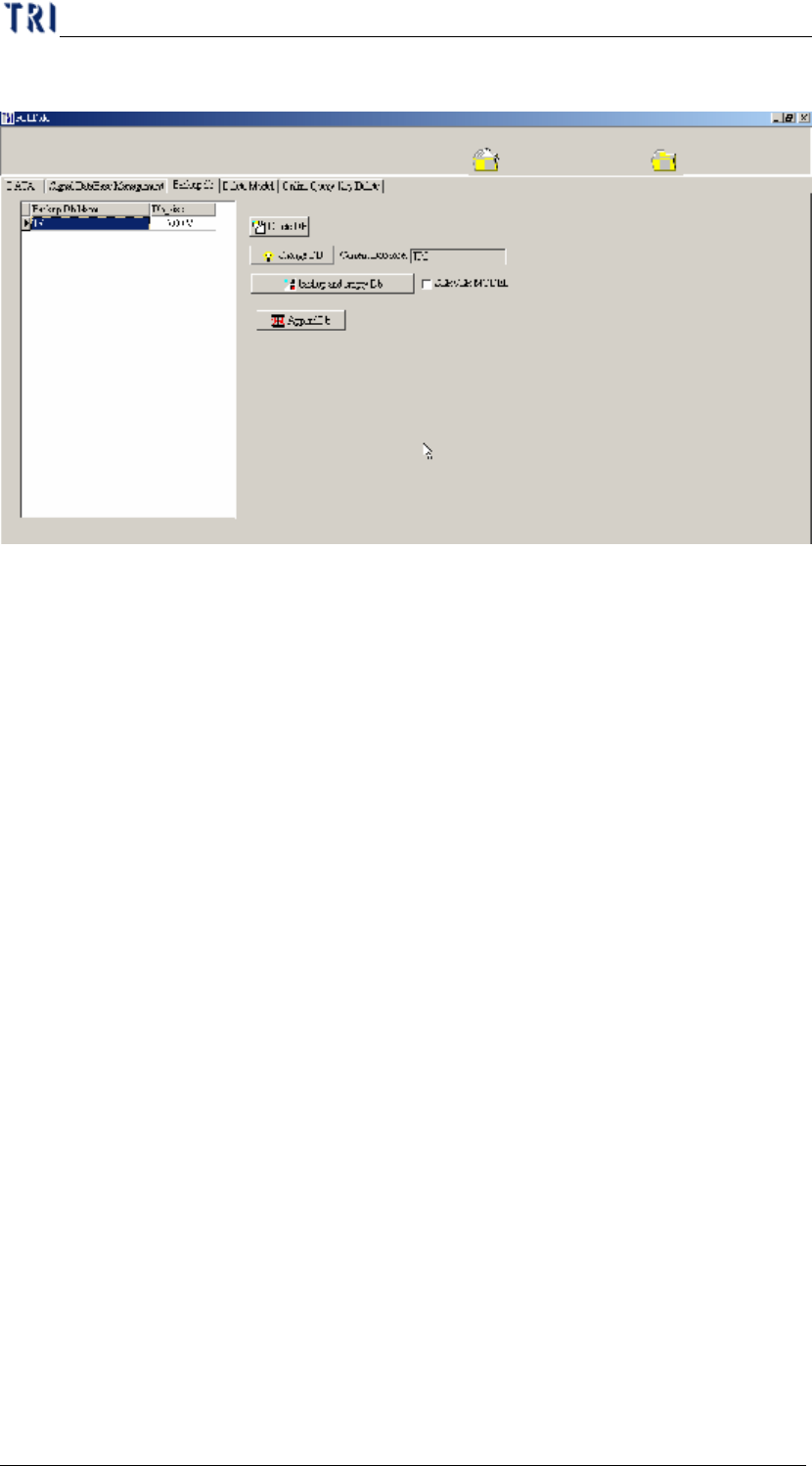

9.3 備份資料庫(Backup DB)
Ø Delete DB－在左側選擇一指定的資料庫後，按此按鈕則可刪除資
料庫，但不可刪除名為[TRI]的資料庫。
Ø Change DB－改變目前所作用的資料庫，預設是 TRI 的資料庫，若
是改為不是 TRI 的資料庫時，則是進入到備份查詢的模式，此時
[InsertData.EXE]並不會有任何作用。
Ø BACKIP and EMPTY DB－主要是要把名為[TRI]的資料庫備份成
以年月日時分秒命名的資料庫，並把[TRI]的資料庫清空。備份的
資料庫檔案會被儲存在[C:\Aoidata_bk]資料夾中。
Ø APPEND DB 使用方法：
n 本功能可將從本台或別台電腦備份出來備存的資料庫檔案，
與本台電腦的資料庫系統連接。維修站程式只能檢視與資料
庫系統有連接的檔案。
n 需存在已備存且成對的的[*.LDF]及[*.MDF]資料庫檔案。檔
案名稱需為[2]開頭。
Step1. 點選[Append DB]，選擇[*.mdf]，完成之後可在畫面看到該
檔案名稱的資料庫。
Step2. 若將旁邊的[SERVER MODE]打勾，則是在 SERVER 版上使
用。
9.4 刪除機種圖檔(Delete Model)
Ø 主要是刪除 DB 內大圖的圖檔。針對所選擇的 MODEL 按下[–]號，
再按下[SAVE]鍵即可
