單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
65
Step1. 將[SAVE TO C:\AOI_REPAIR_DATA_BK]打勾。
Step2. 按下[SETTING]鍵按鈕即完成設定
Step3. 打開[Insertdata.exe]。
Ø Max Dbsize
l 在此欄位中輸入資料庫容量的上限，當資料庫的大小達設定
值時，系統會提出警告，若在[Repair Station.exe/parameter
setting]中有設定[Version Kind]為[AutoBkDb]，則系統亦會自
動備份資料庫。
l [MAX DBSIZE]在單機版時預設為 2000MB,請不要自行設定
超過 2000MB 以上，若在 SERVER 模式，可以依其 SERVER
的硬碟大小來自行設定。

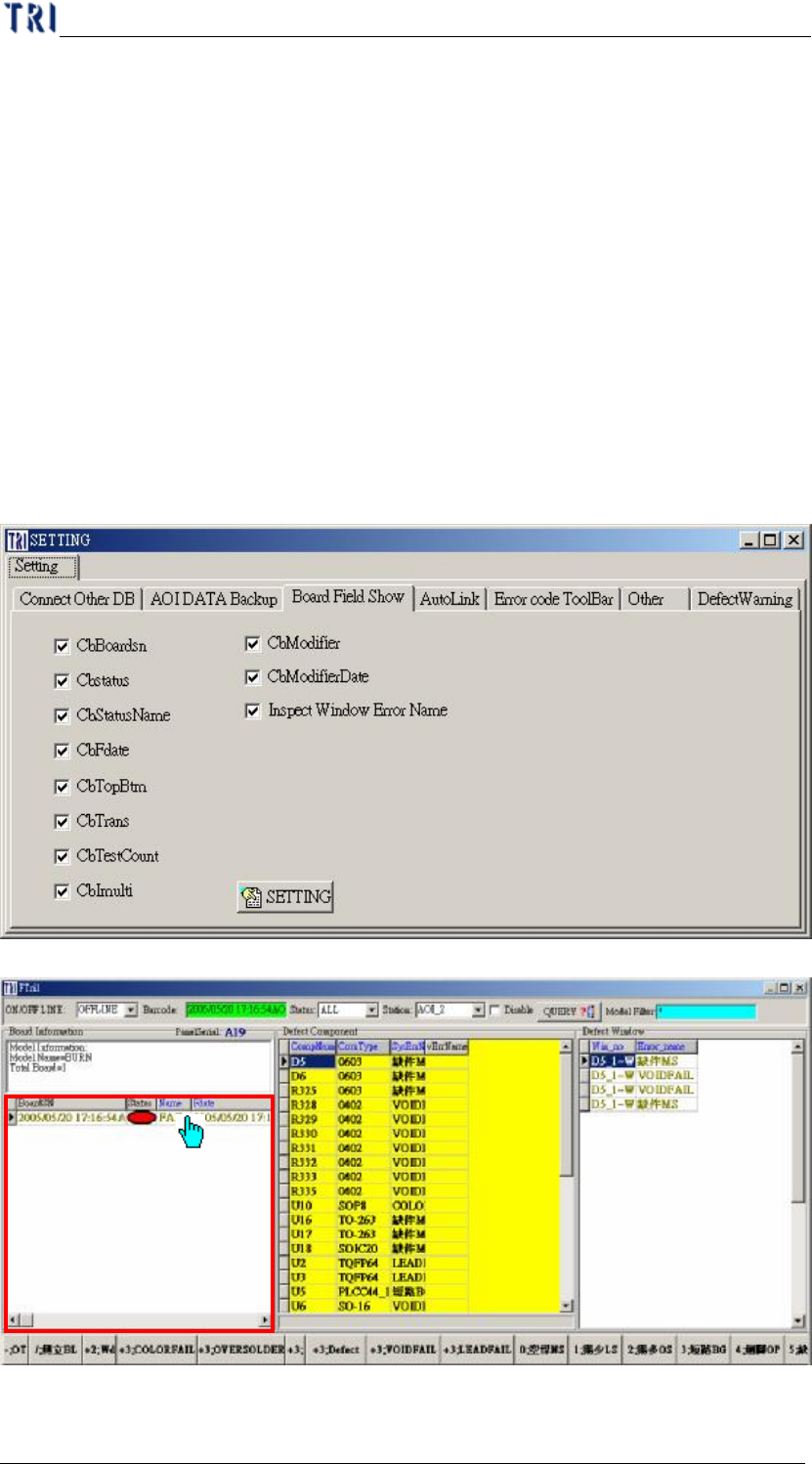

10.6.3 Board Information 欄位顯示設定(Board Field Show)
Ø 可在此設定在 Confirm 畫面中[BoardSN]區塊中需要顯示的欄位。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
66
Ø 欄位說明
l CbBoardsn－顯示條碼，或是檢測時間
l Cbstatus－檢測結果圖示
l CbStatusName－檢測結果文字 status name
l CbFdate－測試日期
l CbTopBtm－正反面
l CbTrans－連結 shop flow 的資料狀態
l CbTestcount－同一條碼測試的次數
l Cbimulti－多聯板的板數
l CbModifier－維修者
l CbModifierDate－維修日期

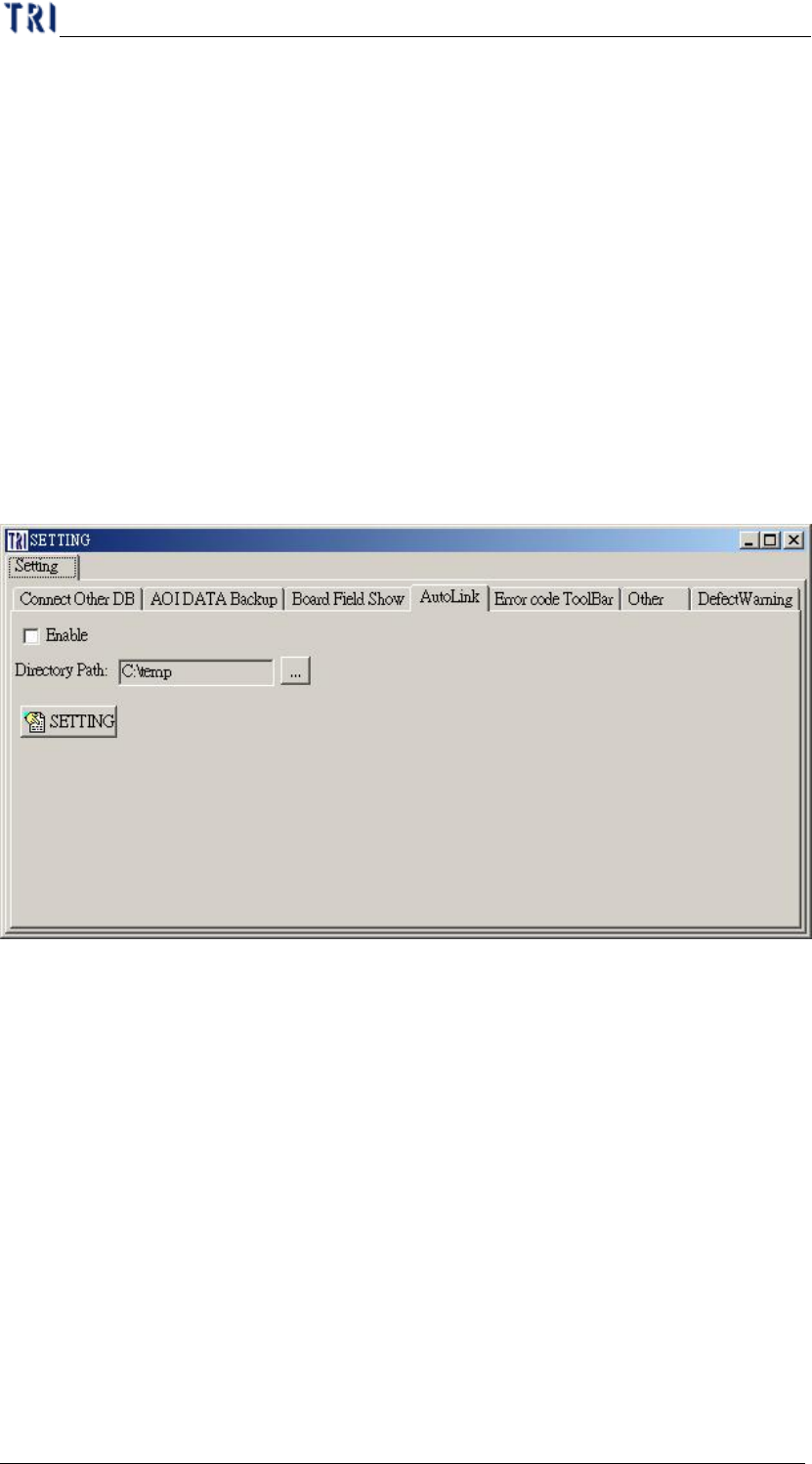

10.6.4 連結 ICT 資料(Auto Link)
Ø 設定步驟
Step1. [Enable]打勾，表示啓動[Auto Link]功能，反之若取消則只
需將打勾的部份去掉。
Step2. 在[Directory Path]欄位中選擇[Auto Link]資料路徑目錄
Step3. 按下[SETTING]即完成設定
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
67

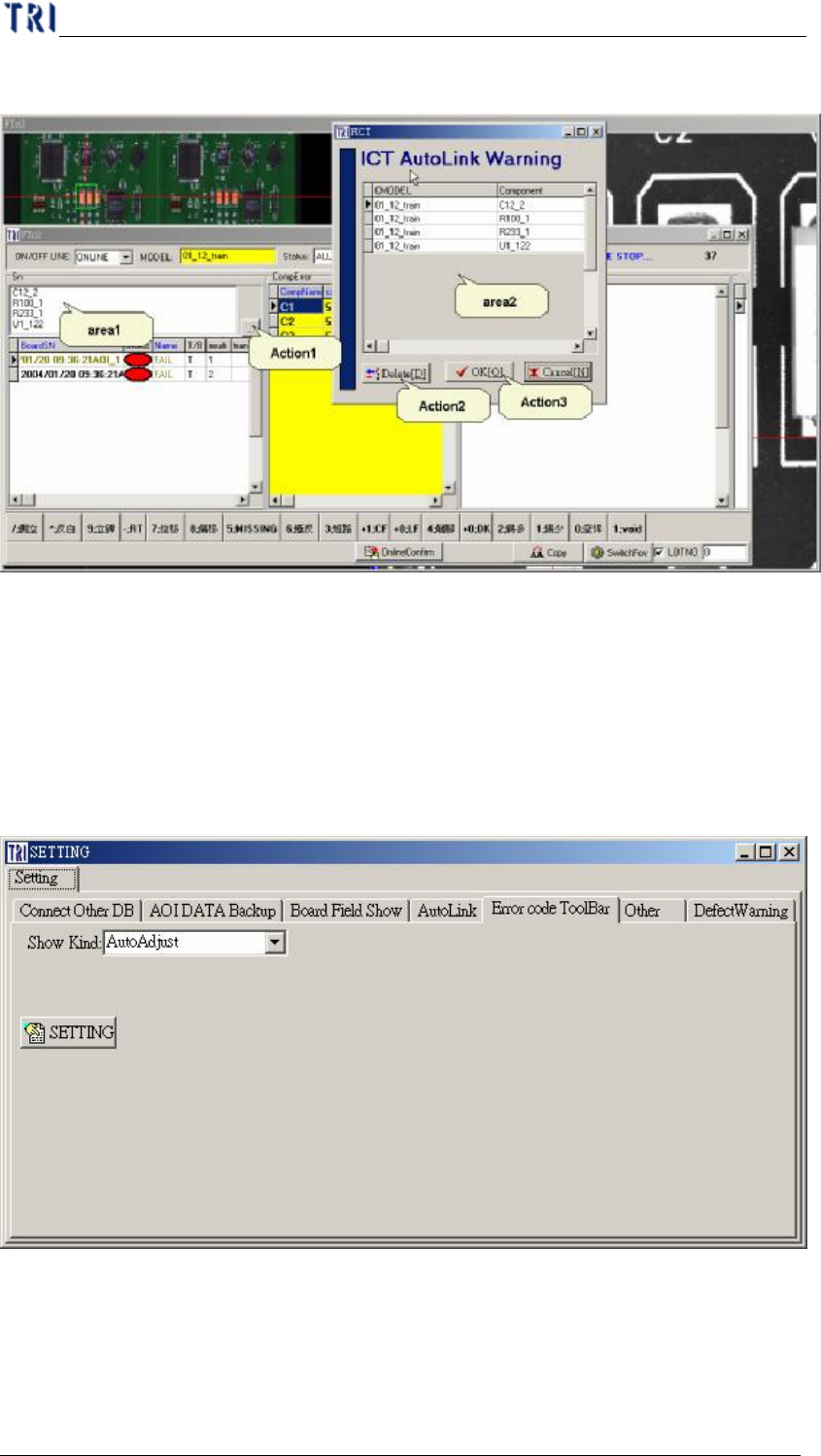

Ø 功能說明
l 當 ICT 將 AOI 未檢測的元件資料傳送至 REPAIR STATION
時，REPAIR STATION 會在上圖之[area1]顯示其元件資料
l 若使用者要清空訊息時，可以執行[Action1]，此時會顯示出
[ICT Auto Warning(area2)]對話框，可以執行[Delete(Action2)]
來清除資料，清除確認後，請按[OK(Action3)]即完成。
10.6.5 Error code ToolBar 顯示大小 (Error code ToolBar)
Ø 若選擇[Fix]則可自行設定 Confirm 畫面中的[Defect Area]區塊所要
顯示的大小，若選擇[AutoAdjust]則系統會自動調整按鈕寬度。
