單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
68

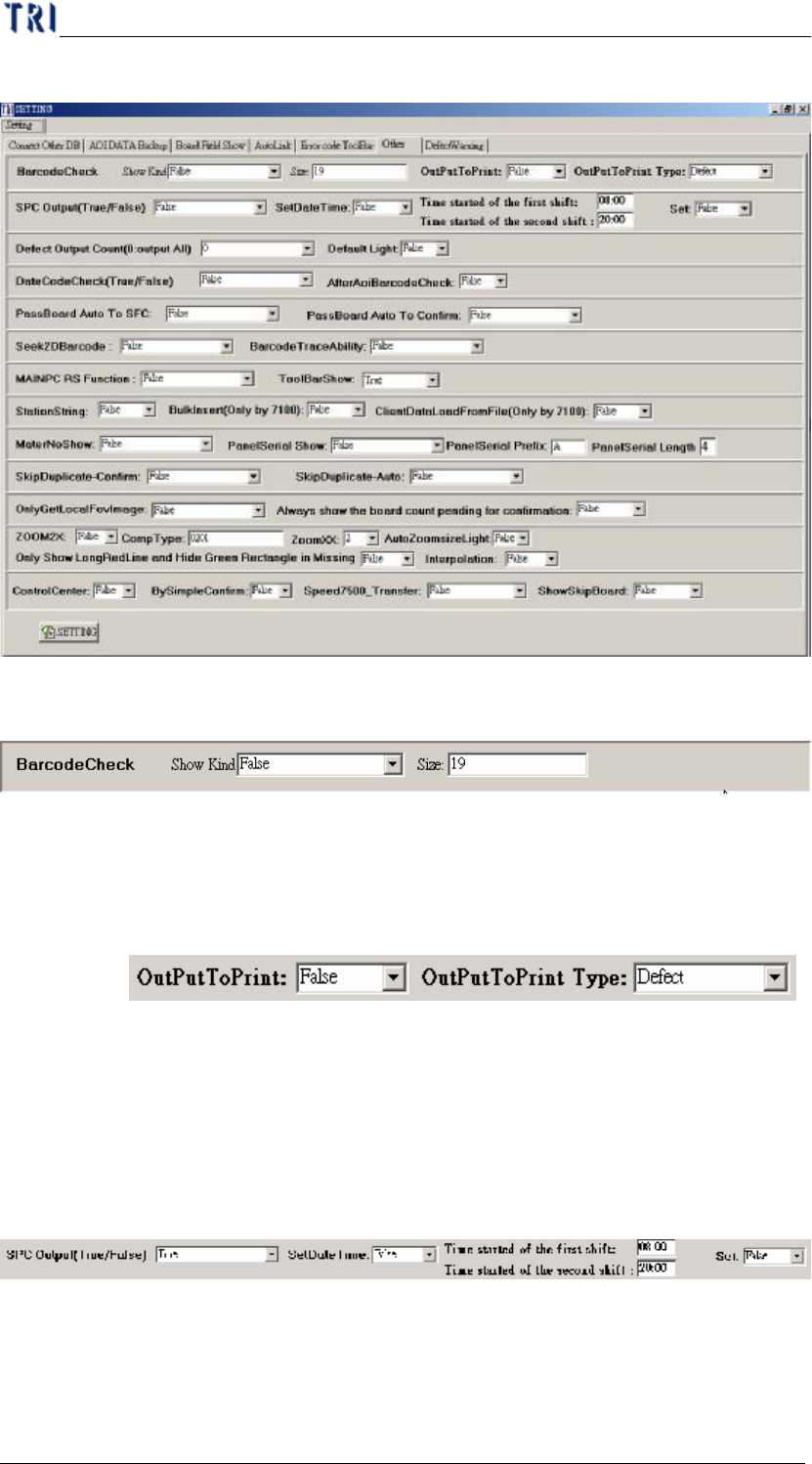

10.6.6 其他(Other)
10.6.6.1 BarcodeCheck
Ø 當[Show Kind]設為[True]，在 Confirm 作業時，當條碼的長度不
等於[Size]欄位的設定大小時，則會警告。
10.6.6.2 OutPut to Print
Ø 是否使用小型印表機。
10.6.6.3 OutPut to Print Type
Ø 指定印表機輸出形式為[Defect]或[All]。
10.6.6.4 SPC Output
Ø 當 AOI 之主電腦設定為[Repair Mode]時，此要設為[True]，則當
每次維修人員 Confirm 一筆資料，將在[C:\rsinstall\SPCOutPut]
產生一筆資料[RealValue.dat]，然後 AOI 會在出板時來抓此檔案
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
69

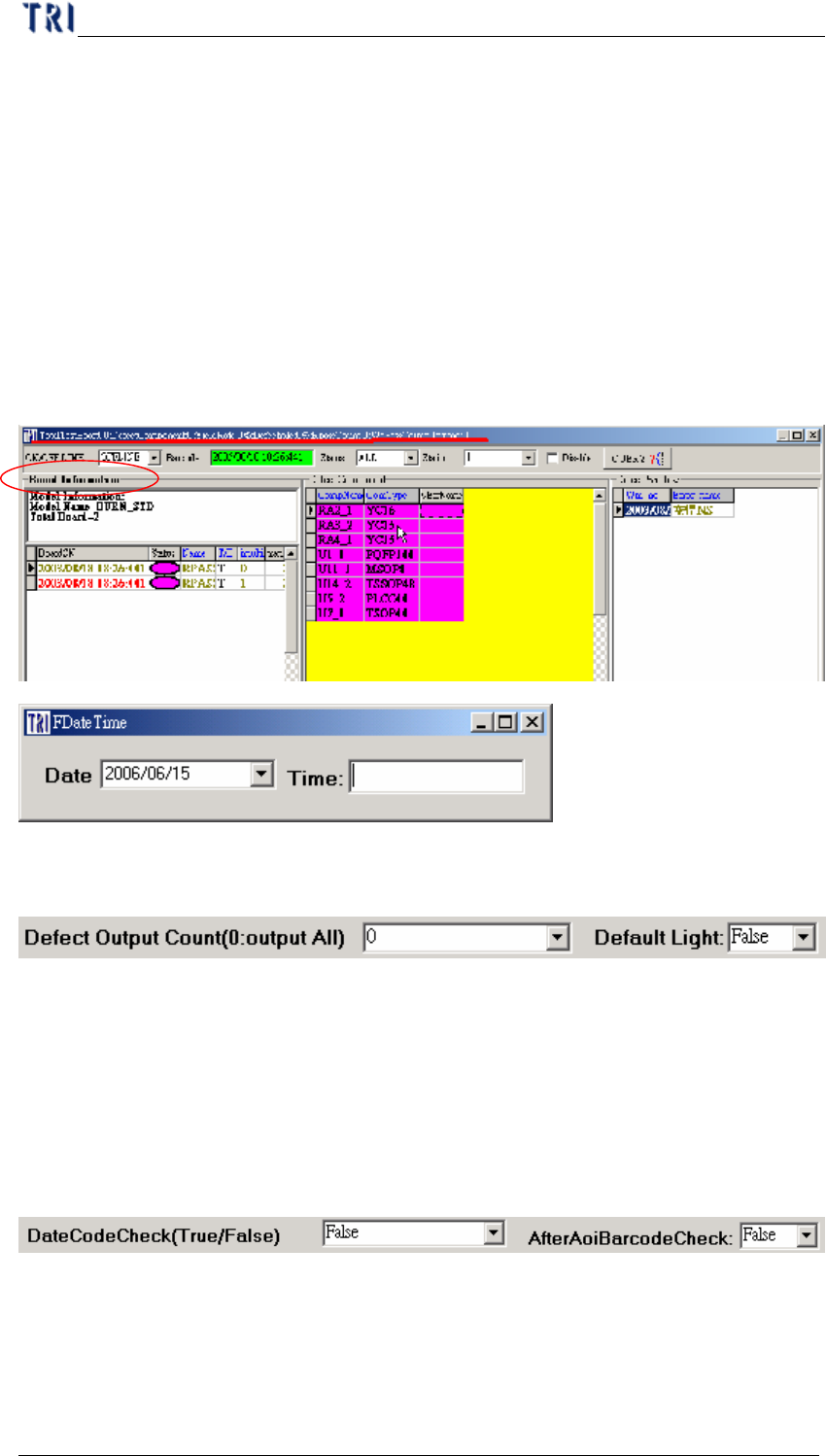

顯示在畫面上。對於 Repair Station 來說，在每次維修人員
Confirm 一筆資料後，會在如下的畫面產生一些基本的統計資
料：totaltestboard、defectcomponent、yieldrate、defectrate、
rpasscount、wdpasscount、dpmo。
Ø SetDateTime8:00/20:00－此功能設定為[True]表示 Main PC 的
Repair Mode 的開始統計時間在上午 8：00 和晚上 8：00 重新開
始紀錄。
Ø Set－設為[True]時，SPC output 的板數值會除 2 之後再輸出。
Ø 開啟本功能時，[Board Information]字樣會反黑，在此文字上以
滑鼠左鍵點兩下，會出現以下畫面供使用者設定開始時間。
10.6.6.5 Defect Output Count
Ø 限制FOV 輸出數，設為[0]表示為全部輸出
10.6.6.6 Default Light
Ø 設定為[True]時，當你有將 FOV 影像增強亮度顯示時，當切換
至下一筆時，會回復成原來的亮度。
10.6.6.7 DateCodeCheck (ONLY IN 7100)
Ø 此DATECODE 是經由在 AOI 時，將[1234567_datecode.txt] (內
容格式：U1;200408、U2;20040709、U3;2004060) 寫至
[C:\AOI_REPAIR_DATA\DATECODE\]，當維修站在啟動
[InsertData.exe]時會將此資料寫入資料庫，在進行確認時可以看
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
70
到[DATECODE]；在進行確認時必須先確認為[FAIL]，才可針對
此一[DATECODE]進行修改。
10.6.6.8 AfterAoiBarcodeCheck
Ø 若設為[TRUE]時，若 條 碼號碼重複時，第 二 筆 以 後 的 [Test Count]
自動改為 2。
10.6.6.9 PassBoard Auto To SFC
Ø 設為[TRUE]時表示[PASS]資料要自動傳入客戶端的 SFC
10.6.6.10 PassBoard Auto To Confirm
Ø 設為[TRUE]時表示[PASS]資料會自動完成確認。
10.6.6.11 Seek2DBarcode
Ø 設為[TRUE]時表示會至維修站的[C:\INTEL]尋找二維條碼，並
將[PANEL_NO]換為二維條碼號碼。
10.6.6.12 Barcode Trace Ability
Ø 是否啟用刷一筆條碼資料可以帶出其他多連板條碼的功能。
Ø 系統架構
MIS Barcode System
AOI
Repair Station
S
tep
3
S
tep
1
S
tep
2
