單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
70
到[DATECODE]；在進行確認時必須先確認為[FAIL]，才可針對
此一[DATECODE]進行修改。
10.6.6.8 AfterAoiBarcodeCheck
Ø 若設為[TRUE]時，若 條 碼號碼重複時，第 二 筆 以 後 的 [Test Count]
自動改為 2。
10.6.6.9 PassBoard Auto To SFC
Ø 設為[TRUE]時表示[PASS]資料要自動傳入客戶端的 SFC
10.6.6.10 PassBoard Auto To Confirm
Ø 設為[TRUE]時表示[PASS]資料會自動完成確認。
10.6.6.11 Seek2DBarcode
Ø 設為[TRUE]時表示會至維修站的[C:\INTEL]尋找二維條碼，並
將[PANEL_NO]換為二維條碼號碼。
10.6.6.12 Barcode Trace Ability
Ø 是否啟用刷一筆條碼資料可以帶出其他多連板條碼的功能。
Ø 系統架構
MIS Barcode System
AOI
Repair Station
S
tep
3
S
tep
1
S
tep
2
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
71
Step1. 客戶端 MIS 配合產生*.brm檔案至 Repair Station 的
[C:\AOI_REPAIR_DATA\CombineBarcode]資料夾。
Step2. AOI 傳出檢測資料至 Repair Station。
Step3. Repair Station 抓取*.brm的檔案,將*.brm 的 barcode 置
換上。
Ø BRM 檔架構
(1) 檔案名稱－PANEL NO.brm
(2) 檔案格式－Model Name;正反面;PANEL NO;X 軸的個數;Y
軸的個數;2D1;2D2;2D3;2D4
(3) 檔案格式說明
Model Name：機種名稱
正反面：T 或 B
PANEL NO：輸入代表整片板的一維條碼，或放入其中一個
單板的二維條碼 2D1，視刷條碼時要刷何者而
定。
X 軸的個數：若為 MxN 連板，則此輸入 M。
Y 軸的個數：若為 MxN 連板，則此輸入 N。
2D1;2D2;2D3;2D4…：此為需帶入單板的條碼號碼，需依由
左至右，由上而下的順序放入
(4) 以四聯板 2x2 為例
傳出的檔案名稱：A001.brm
檔案內容：Model_Name;T;A001;2;2;A001;B002;C003;D004
檔案儲存位置：需將檔案放至所對應的維修站電腦中的
[C:\AOI_REPAIR_DATA\CombineBarcode]
資料夾。
10.6.6.13 MAINPC RS Function (TR7100EP 系列專用)
Ø 在 MAINPC 直接確認資料，資料不需經由維修站確認。

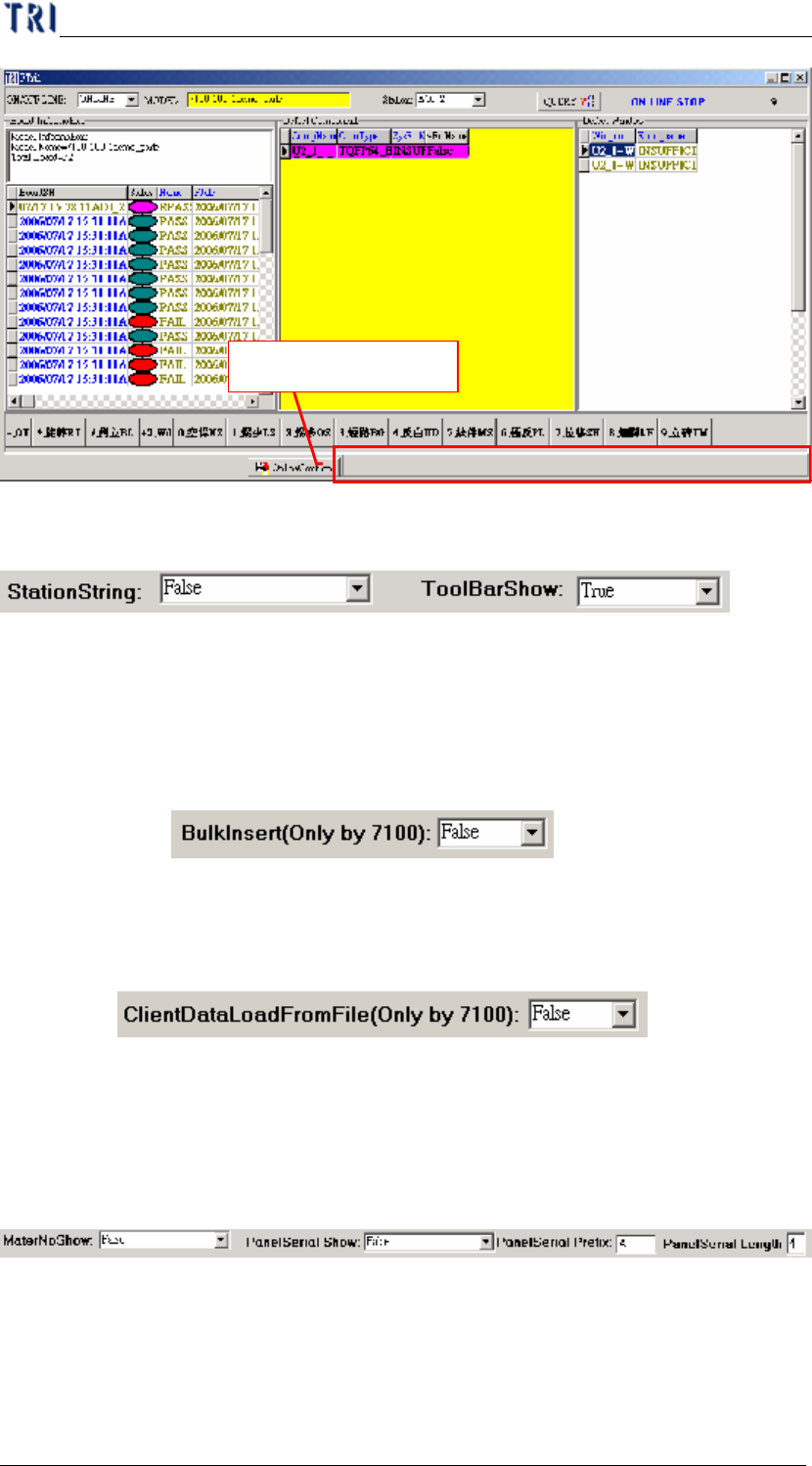

10.6.6.14 Tool Bar Show
Ø 設定[False]表示不會在 Confirm 的主畫面上顯示下方工具列。
A0001 B0002
C0003 D0004
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
72
10.6.6.15 StationString (TR7100 專用)
Ø 若在AOI 的主電腦登錄檔中有自訂字串值[AOIMachineID]作
為 Station ID，則此欄需選擇[True]，自訂 Station ID 功能方可運
作。
10.6.6.16 BulkInsert (Only by 7100)
Ø 設為[True]時，以 大 量插入
的方式來轉檔，可加快 Insertdata 轉檔速度。
10.6.6.17 Client Data Load From File (Only by 7100)
Ø 設為[True]時，資料在傳入資料庫時會同時另存一個檔案???，
在查詢時直接從此檔案中存取資料，而不從資料庫中讀取資
料，此功能適用於不良點多的情況，可以加快存取速度。
10.6.6.18 Mater No Show
Ø 欄位若選擇[True]，在主畫面中[Defect Component]區塊會出現一
個[MaterNo]欄位，此欄位可以顯示出元件相對應的元件資料。
Ø 使用方法：
l 檔名－MODELNAME.TXT (由客戶端提供)
不顯示此處工具列
