單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
73
l 檔案存放位置－維修站的[C:\aoi_repair_data\MaterNo\]
l 檔案格式
元件名稱 MaterNO
(元件名稱不須加[_1]，例如 R1、U200…；MaterNO 的欄
位設為 100 個字元，所以可以放多個的 MATERNO，但每
個 MATERNO 的分隔符號用[;])
l 流程－開啟[InsertData.exe]轉檔時，會先以
[MODELNAME.TXT]比對機種名稱，找到之後再以元件
名稱去連結到[MATERNO]，讀取到之後再存至資料庫。
客戶要改變[MATERNO]時，可直接去修改此
[MODELNAME.TXT]裏的內容，則下一片的[MATERNO]
即會更新。
10.6.6.19 PanelSerialShow
Ø [PanelSerialShow]欄位若選擇[True]，則在下圖標示處會出現一
[PanelSerial]欄位，根據電路板傳過來的資料逐筆依序累加。
Ø Panel Serial Prefix－輸入即可在序號前顯示指定的字元，以三位
為限。
Ø Panel Serial Length－指定序號的位數，最多為 9 位。此欄位一
定要輸入，不可空白。

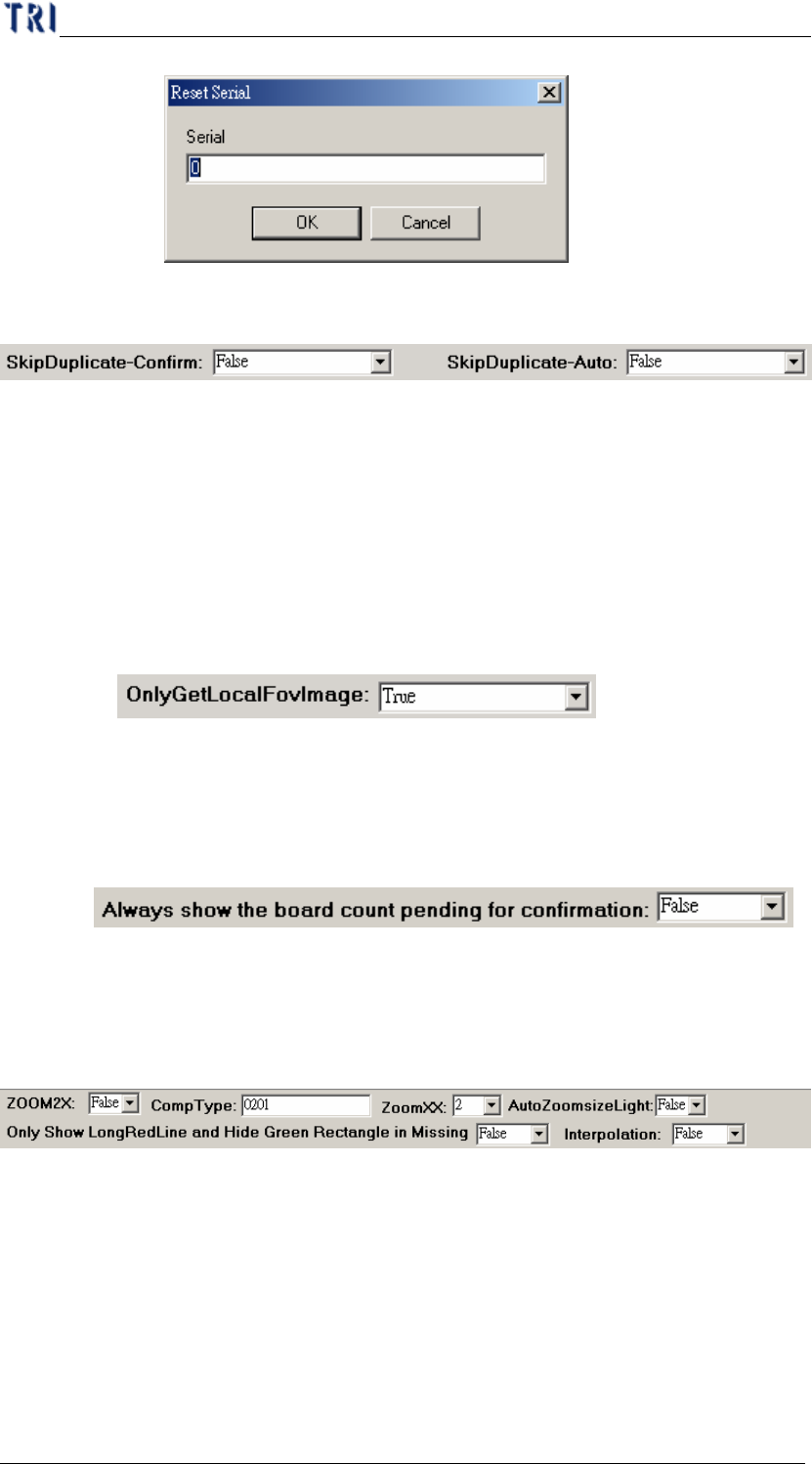

Ø 在序號上點滑鼠左鍵一下，可以自訂起始的序號，則之後傳過
來的電路板序號會以此序號累加。
Ø 當確認完成後，這片板子的 Barcode 欄位會以此序號取代日期。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
74
10.6.6.20 Skip Duplicate-Confirm
Ø 將此功能選為[True]，則在 Confirm 時系統會自動[SKIP]與其他
資料有相同條碼號碼且檢測時間較早的板子。
10.6.6.21 Skip Duplicate-Auto
Ø 將此功能選為[True]，則資料在轉入系統時就會自動[SKIP]與其
他資料有相同條碼號碼且檢測時間較早的板子。
10.6.6.22 OnlyGetLocalFovImage
Ø 當在複製其他維修站上的資料庫到自己的電腦上或其他電腦上
時，可以不必修改電腦名稱，就可以看到 FOV 的影像。
10.6.6.23 Always show the board count pending for confirmation
Ø 設為[True]時表示在 Online Confirm 時，系統會自動更新未確認
的板子個數，而不是在按下[Enter]或[Query]鍵時才更新。

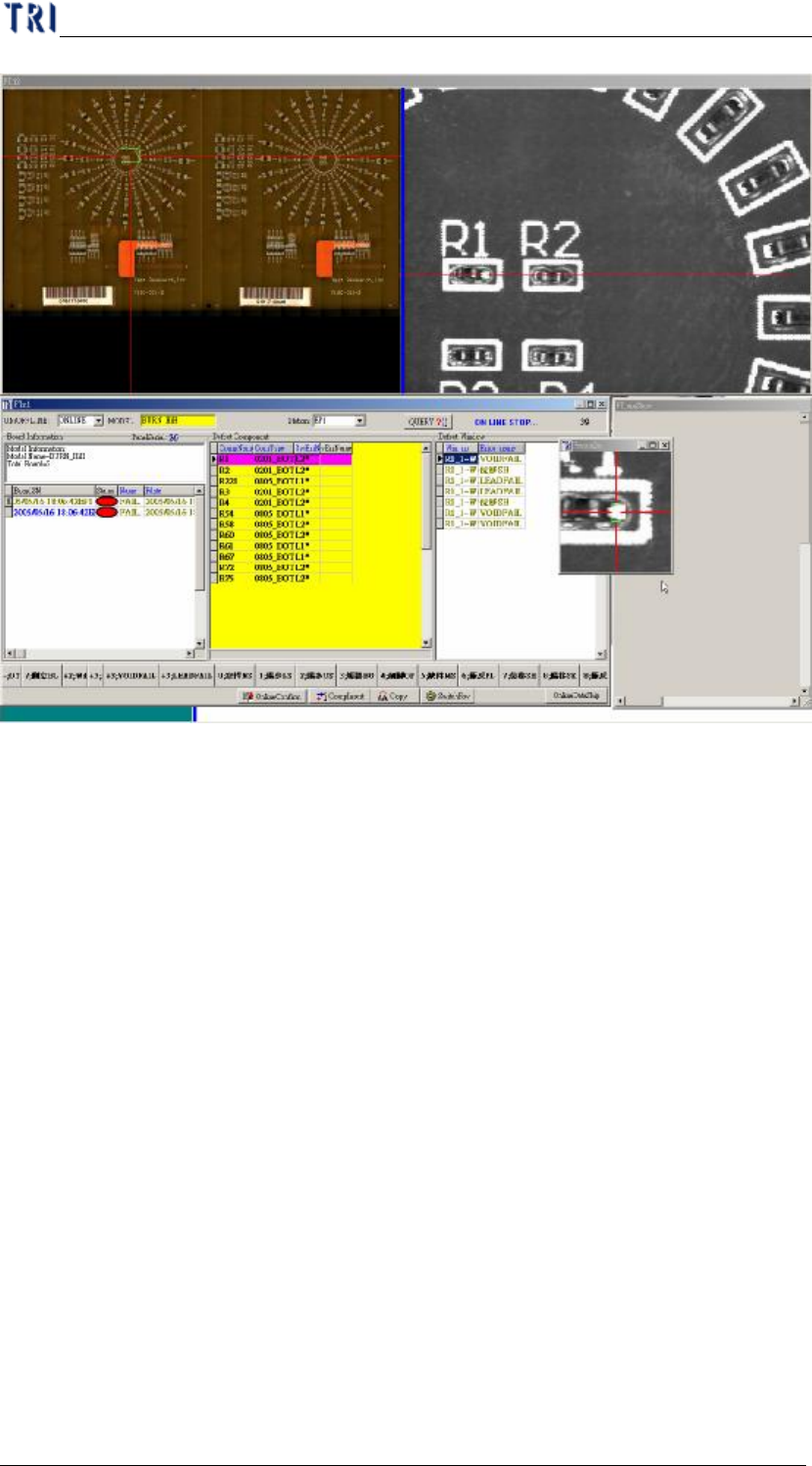

10.6.6.24 ZOOM
Ø 將此功能之[ZOOM2X]設為[True]，則系統會根據其他條件顯示
出另一個放大的影像。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
75
Ø Component Type－設定需要顯示放大影像的元件類型。若設為
[ALL]則是每一次確認時都會顯示放大影像；若設為[0201]則是
每一次確認先判斷元件類型的最後 4 碼是否為 0201，若是的話
則顯示會放大影像；若設為[01]則是每一次確認時先判斷元件類
型最後 2 碼是否為 01，若是的話則會顯示放大影像。
Ø ZOOMXX－可以設定要放大的倍數，範圍為 2~5 倍。
Ø AutoZoomsizeLight－選擇[True]表示所顯示的放大影像會自動
把亮度放大，按[F3]可以將亮度繼續增加。
