單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
74
10.6.6.20 Skip Duplicate-Confirm
Ø 將此功能選為[True]，則在 Confirm 時系統會自動[SKIP]與其他
資料有相同條碼號碼且檢測時間較早的板子。
10.6.6.21 Skip Duplicate-Auto
Ø 將此功能選為[True]，則資料在轉入系統時就會自動[SKIP]與其
他資料有相同條碼號碼且檢測時間較早的板子。
10.6.6.22 OnlyGetLocalFovImage
Ø 當在複製其他維修站上的資料庫到自己的電腦上或其他電腦上
時，可以不必修改電腦名稱，就可以看到 FOV 的影像。
10.6.6.23 Always show the board count pending for confirmation
Ø 設為[True]時表示在 Online Confirm 時，系統會自動更新未確認
的板子個數，而不是在按下[Enter]或[Query]鍵時才更新。

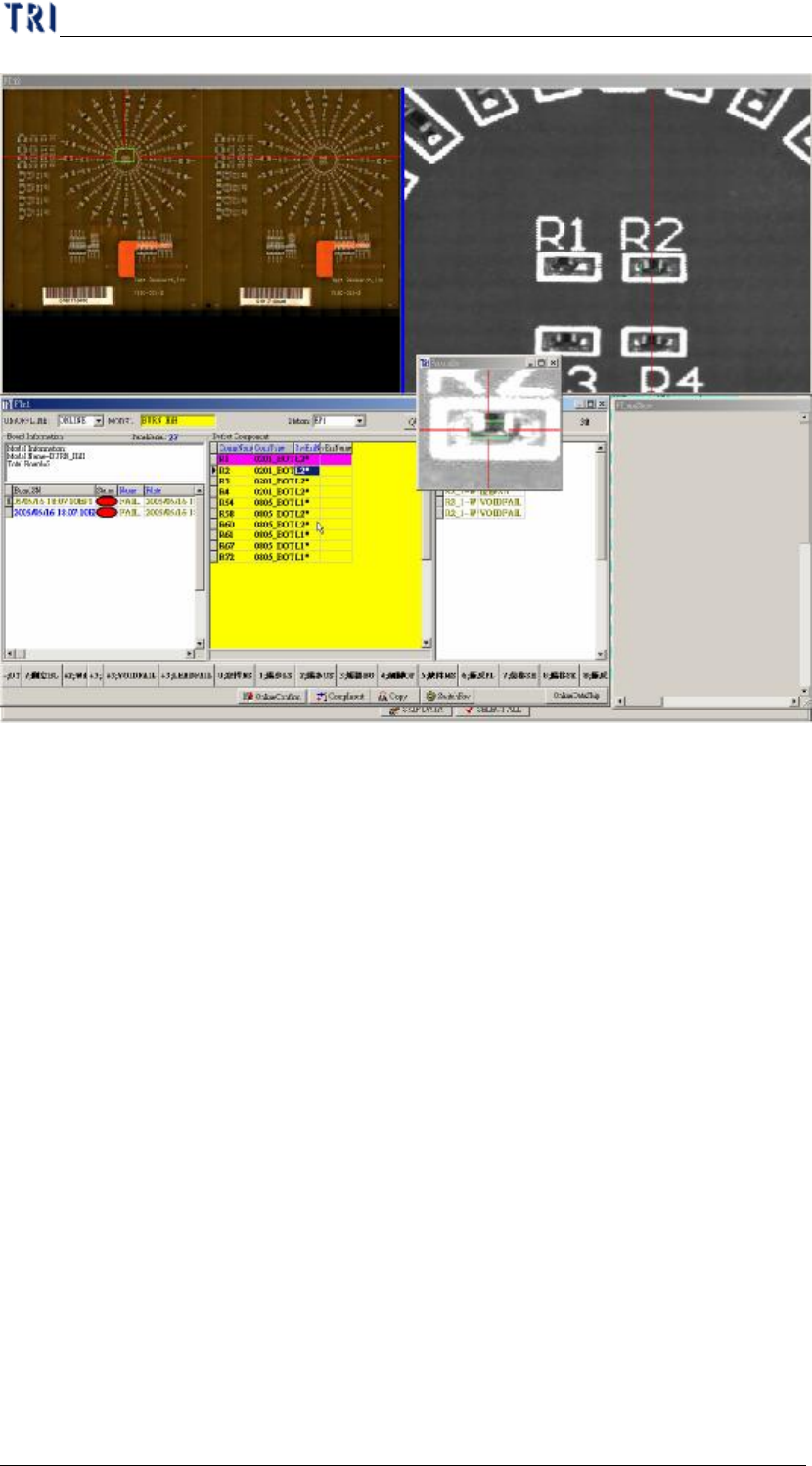

10.6.6.24 ZOOM
Ø 將此功能之[ZOOM2X]設為[True]，則系統會根據其他條件顯示
出另一個放大的影像。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
75
Ø Component Type－設定需要顯示放大影像的元件類型。若設為
[ALL]則是每一次確認時都會顯示放大影像；若設為[0201]則是
每一次確認先判斷元件類型的最後 4 碼是否為 0201，若是的話
則顯示會放大影像；若設為[01]則是每一次確認時先判斷元件類
型最後 2 碼是否為 01，若是的話則會顯示放大影像。
Ø ZOOMXX－可以設定要放大的倍數，範圍為 2~5 倍。
Ø AutoZoomsizeLight－選擇[True]表示所顯示的放大影像會自動
把亮度放大，按[F3]可以將亮度繼續增加。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
76
Ø Only Show Long Red Line and Hide Green Rectangle in Missing－
此選項選擇[True]表示若錯誤類型為缺件時(Missing 框)，系統會
去掉垂直零件本體的定位紅線和綠色的檢測框，只保留平行於
電極方向的定位紅線。
