10.6.7 Defect Warning

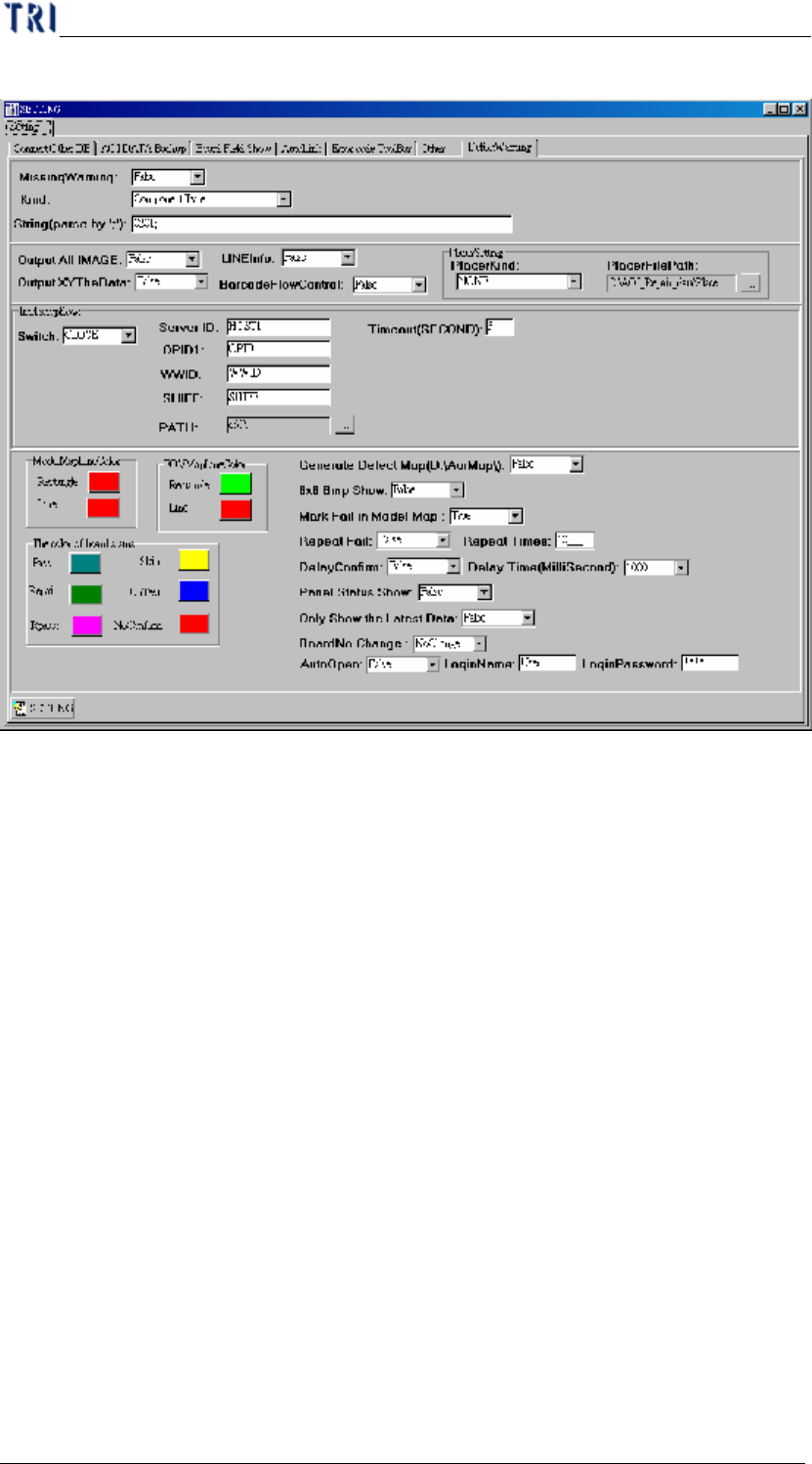

10.6.7.1 Missing Warning、Kind、String(parse by ';')
Ø 對缺件類型的錯誤以不同顏色強調。
Ø 若是要設定針對所有元件的缺件以不同顏色標示出來，請在
[MissingWarning]設為[True]，[Kind]設為[All]。
Ø 若是要設定針對部份元件的缺件以不同顏色標示出來，請在
[MissingWarning]設為[True]，[Kind]設為[Component]，
[String(parse by ';')]欄位中鍵入元件名稱，元件與元件之間請用
分號(;)做區隔，例如[R1_1;C2_2;U2_1;]。
Ø 若是要設定針對元件 Type 的缺件以不同顏色標示出來，請在
[MissingWarning]設為[True]，[Kind]設為[Component Type]，
[String(parse by ';')]鍵入元件 Type，Type 名稱之間請用分號(;)做
區隔，例如[0201;0402;]。

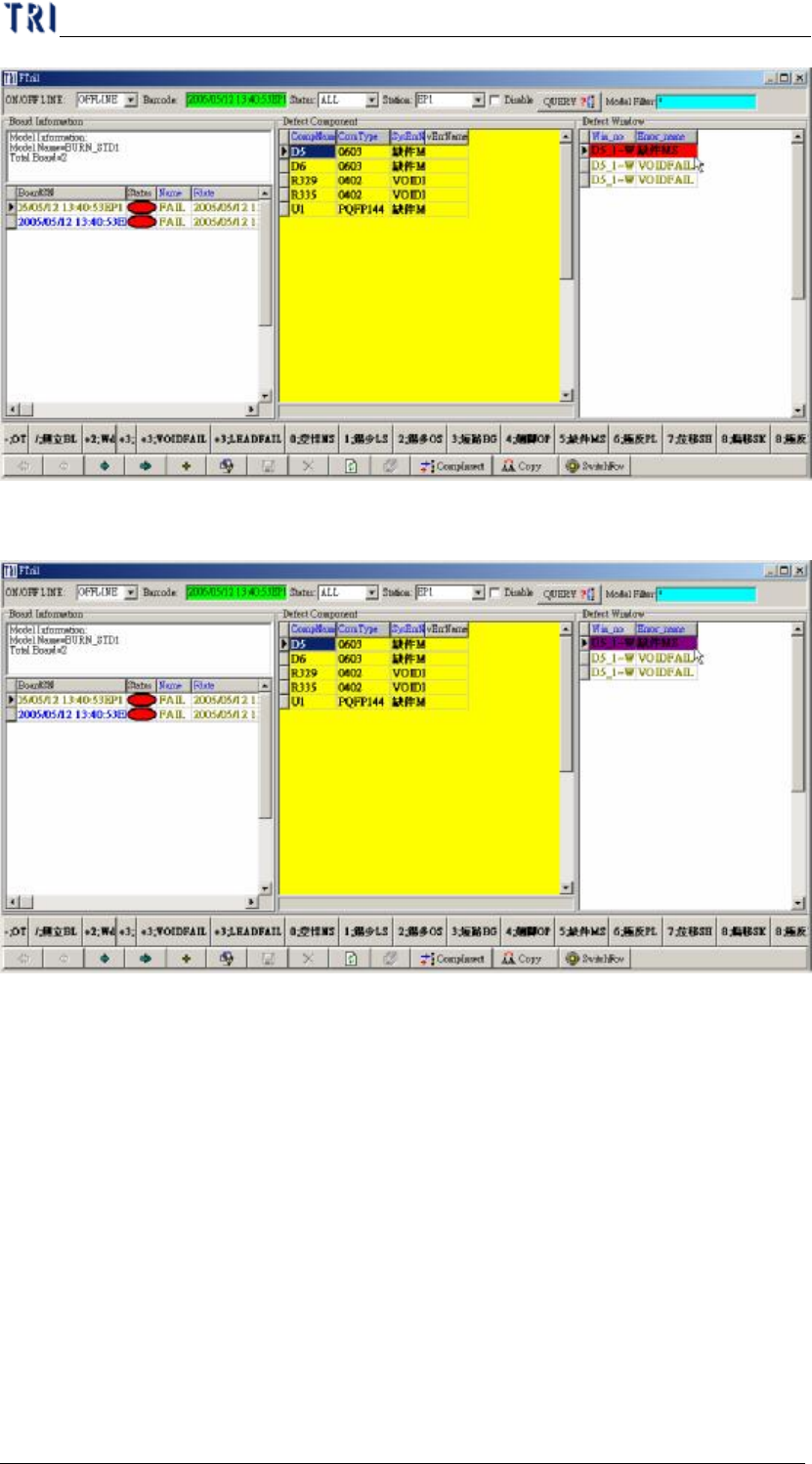

Ø 在[Kind]為[All]時缺件標示為紅色
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
82
Ø 在[Kind]為[Component Type]或[Component]時指定元件的缺件
會標示為紫色。
10.6.7.2 Output All Image
Ø 要使用 YMS 的 Defect Image 功能時要設定為[True]。
10.6.7.3 LineInfo
Ø 配合 YMS 使用時要設定為[True]。
10.6.7.4 Output 7100XY
Ø 要使用[X-barR chart]或 YMS 的偏移量 X、Y、Theta 資訊時，
需設定為[True]。
