單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
85
10.6.7.11 Generate Defect Map (D:\AoiMap)
Ø 設為[True]時表示當確認一筆資料為 FAIL 時，系統會自動將其
FOV 影像儲存在[D:\AoiMap\Model Name\西元年月日]資料夾
中。
10.6.7.12 8x8 BMP Show
Ø 在確認時會在畫面中顯示 8x8 的大圖影像，且將錯誤的元件位
置標示出來，如下圖所示。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
86
10.6.7.13 Mark Fail in Model Map
Ø 系統在大圖上以綠色方框標示出缺點的位置。
10.6.7.14 Repeat Fail、Repeat Times
Ø 當元件重複不良次數達指定次數時，會自動出現對話框警告。
Ø 使用本功能時，需一併開啟[Setting/Other/SPC Output]功能，且
在主畫面中需按兩下點選[Board Information/Set SPC Output
Date Time]，設定開始計算的時間。
Ø 當出現警告訊息時，選[Reset]表示以現在的時間開始重新統計
資料，選[Cancel]表示不處理這個訊息，統計資料繼續累積。
以綠色方框標示出缺點
的位置
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
87
10.6.7.15 DelayConfirm、Delay Time (MilliSecond)
Ø 選擇為[True]表示在按[下]鍵進行誤判確認時，當確認完一筆資
料後，需間格[Delay Time]所設定的時間才能進行下一筆確認。

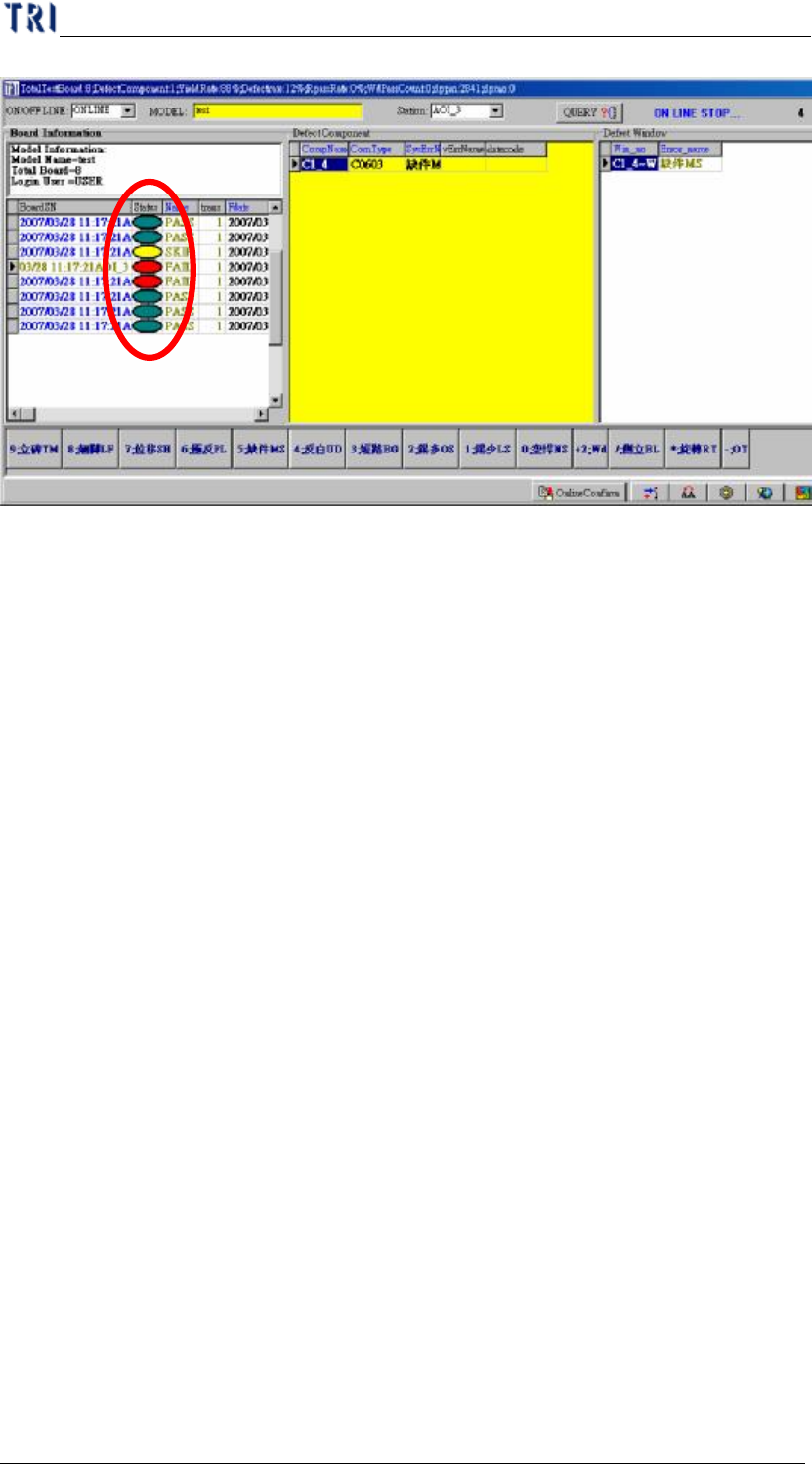

10.6.7.16 Panel Status Show
Ø 刷條碼後，於明顯處增加顯示整片板子的檢測狀態。一個 Panel
中有 Repair(fail)，則此 Panel 就為 Repair(fail)；一個 Panel 中有
Rpass，其他為 Pass，則此 Panel 就為 Rpass，一個 Panel 中全為
Pass，則此 panel 就為 Pass。
Ø 開啟本功能後，按下[F1]可顯示即時統計功能。須在[Board
Infromation]按兩下設定開始統計的時間區間。
