TR7100_Repair-Station_Manual(V8.5_Ch) - 第91页
單 元 二、 R e p a i r S t a t i o n 使 用說明 AO I R e p a i r S t a t i on 使 用 手冊 87 10 . 6 . 7 . 15 D e l a y C o n f i rm 、 D e l a y T im e ( M ill i S ec o n d ) Ø 選擇為 [ T r u e] 表示在 按 [ 下 ] 鍵 進 行 誤 判 確認 時， 當 確認 完 一 筆 資 料 …
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
86
10.6.7.13 Mark Fail in Model Map
Ø 系統在大圖上以綠色方框標示出缺點的位置。

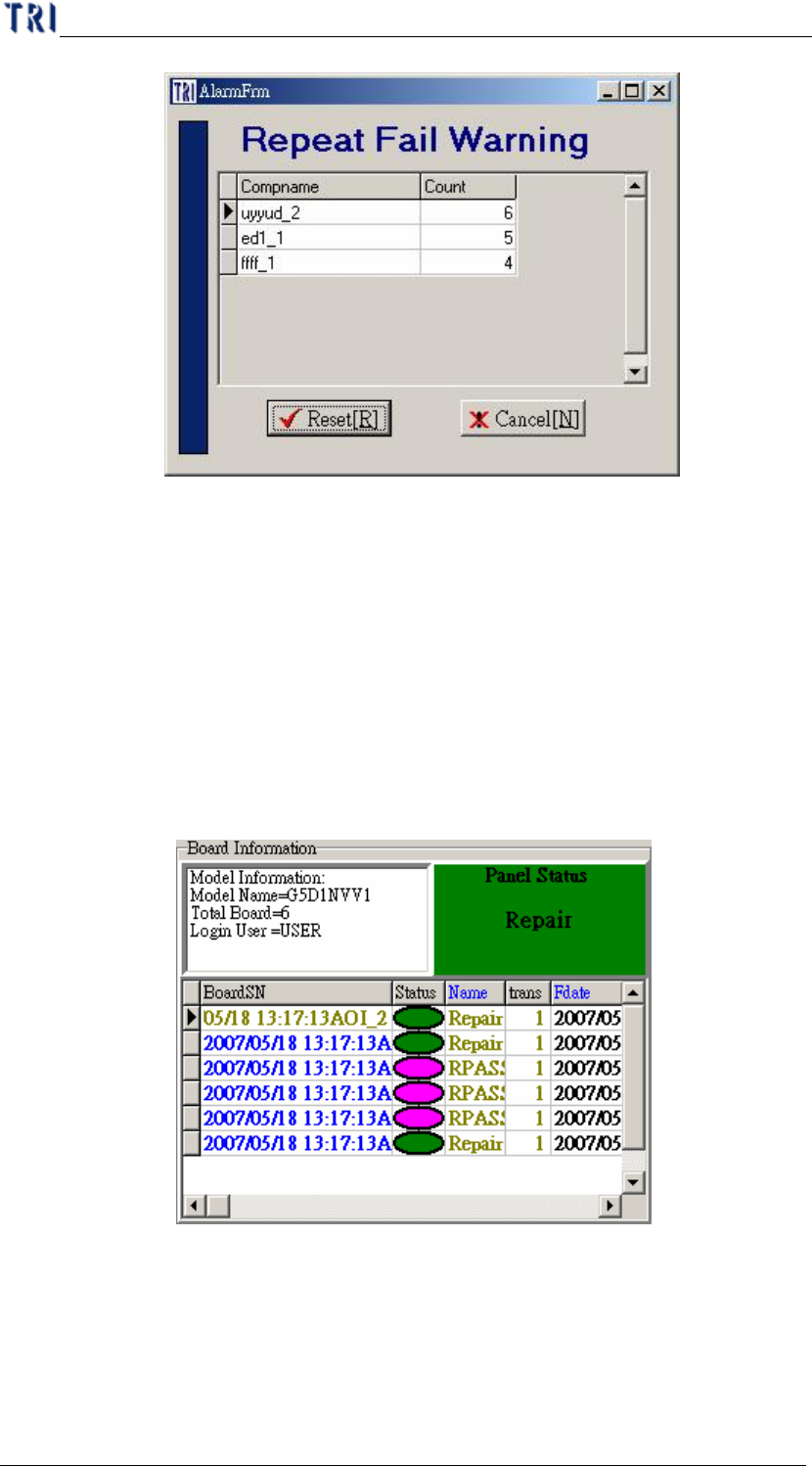

10.6.7.14 Repeat Fail、Repeat Times
Ø 當元件重複不良次數達指定次數時，會自動出現對話框警告。
Ø 使用本功能時，需一併開啟[Setting/Other/SPC Output]功能，且
在主畫面中需按兩下點選[Board Information/Set SPC Output
Date Time]，設定開始計算的時間。
Ø 當出現警告訊息時，選[Reset]表示以現在的時間開始重新統計
資料，選[Cancel]表示不處理這個訊息，統計資料繼續累積。
以綠色方框標示出缺點
的位置
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
87
10.6.7.15 DelayConfirm、Delay Time (MilliSecond)
Ø 選擇為[True]表示在按[下]鍵進行誤判確認時，當確認完一筆資
料後，需間格[Delay Time]所設定的時間才能進行下一筆確認。
10.6.7.16 Panel Status Show
Ø 刷條碼後，於明顯處增加顯示整片板子的檢測狀態。一個 Panel
中有 Repair(fail)，則此 Panel 就為 Repair(fail)；一個 Panel 中有
Rpass，其他為 Pass，則此 Panel 就為 Rpass，一個 Panel 中全為
Pass，則此 panel 就為 Pass。

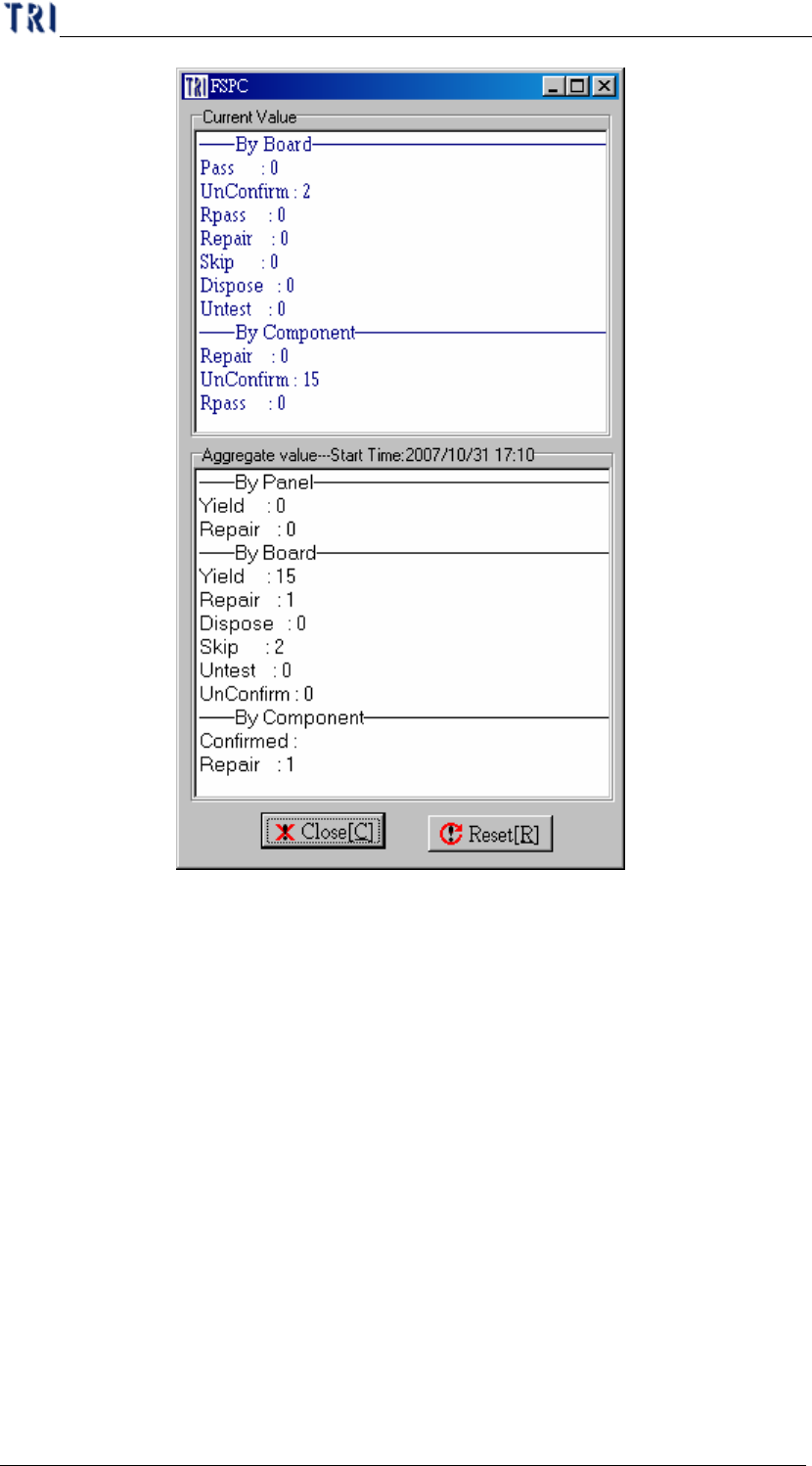

Ø 開啟本功能後，按下[F1]可顯示即時統計功能。須在[Board
Infromation]按兩下設定開始統計的時間區間。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
88
10.6.7.17 Only Show the Latest Data
Ø 在另一台維修站電腦中顯示最新一筆確認的結果。確認後丟出
資料的電腦需設定為[True]，只顯示結果的電腦需設定為
[Destination]。
10.6.7.18 Board No Change
Ø 選擇選擇[Decrease]表示將板號的定義減 1 後輸出，[No Change]
表示板號不改變。
10.6.7.19 Auto Open、Login Name、Login Password
Ø 設定為[True]時表示開啟 Ptril.exe 程式時，自動以後方設定的
[Login Name]及[Login Password]登入，且畫面自動切換到[Main
Program]的[ONLINE]確認畫面。
