8-1-4 X 基准销检查
基准销的磨损及变形对供给的可靠性会有较大影响，建议进行定期检查。
有磨损或变形时，必需更换元件、重新调整吸取位置。
请与本公司联系。
8-1-5 吸取位置的调整方法
元件吸取、带子的传送等出现问题时，需要进行重新调整。
调整时需要调整模具。
有关调整模具问题，请参见「JM01 带监视器的供料器调整夹具使用说明书」。

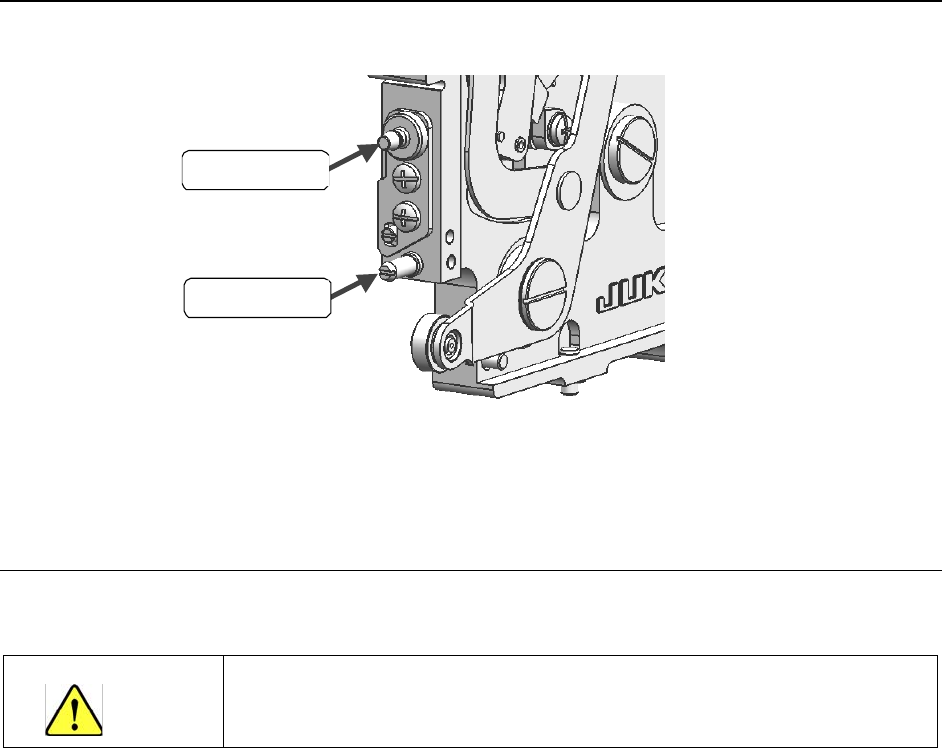

X基準ピンB
X基準ピンA
X 基准销 A
X基准销 B
注意
CTFR 使用说明书
9 定期更换零部件一览表
使用条件不同更换条件也不同。 （元件插装数：15,000 个／日、500 万个／年）
数量
No 货号 品名
CF03HPR
CF05HPR
CF08HER
CF081PR
CF081ER
CF8L1PR
CF8L1ER
CN05HER
CN08HER
CN081CR
CN8L1CR
更换期限
(年)
1 40081833 UP_CV_03_05_ASM 1 - 1 - 3
2 40081845 UP_CV_08_ASM - 1 - 1 3
3 40081909 LOCK_HOLDER_LINK_ASM 1 1 1 1 3
4 40081796 SWING_PLATE_2MM_ASM 1 - 1 - 3
5 40081825 SWING_PLATE_4MM_ASM - 1 - 1 3
6 40081816 KNOCK_LEVER_ASM 1 1 1 1 3
7 40081808 FREE_LINK_JOINT_COLLAR 1 1 1 1 3
8 40081777 X-AXIS_ADJUST_BR_ASM 1 1 1 1 3
9 40081788 X-AXIS_POSITIONIG_PIN_B_ASSY 1 1 - - 3
10 40081910 UP_CV_HOOK_ASM 1 1 1 1 3
11 40081839 UP_CV_HOOK_SP 1 1 1 1 3
12 40081800 STOPPER_CLICK 1 1 1 1 3
13 40081801 STOPPER_CLICK_SHAFT 1 1 1 1 3
14 40081907 WHEEL_SHAFT 1 1 1 1 3
15 40081849 HOLDER_SHAFT 1 1 1 1 3
16 40081809 RETURN_SP 1 1 1 1 3
17 40081810 REWIND_SP 1 1 1 1 3
18 40081798 SWING_PLATE_SP 1 1 1 1 3
19 40081802 STOPPER_SP 1 1 1 1 3
20 40081835 UP_CV_FLOATING_SP 1 1 1 1 3
※更换期限并不保证耐久年数。
21
CTFR 使用说明书
22
10 选购品
10-1 条形码标签选购项
为了更方便地使用 CTFR，备有条形码标签选购品，贴在带式供料器后面，容易识别安装在贴片机
上的带式供料器，便于分类管理。
10-2 RFID 标签
使用弊公司生产管理系统「IS Intelli SCS」时，所必须的选项。
在供料器安装有 IC 标签，可以确认贴片状况、元件信息等。
产品编号 40073591
产品名称 TAG INSERT(C)
*套件产品附带有螺钉、垫圈。
*取付方法请参见 “IS Intelli SCS 使用说明书”。
10-3 吸附位置的调整夹具
有关使用方法及调整方法问题，请参见「JM01 带监视器的供料器调整夹具使用说明书」。
No.
货号 品名 数量
1 40103807 CTFR_PP_ADJUST_WEIGHT_ASSY 1
2 40103774 PP_ADJUST_WEIGHT
（1）
3 40103775 PP_ADJUST_LINE
（1）
4
40103776 PP_ADJUST_HOOK
（1）
包装器材

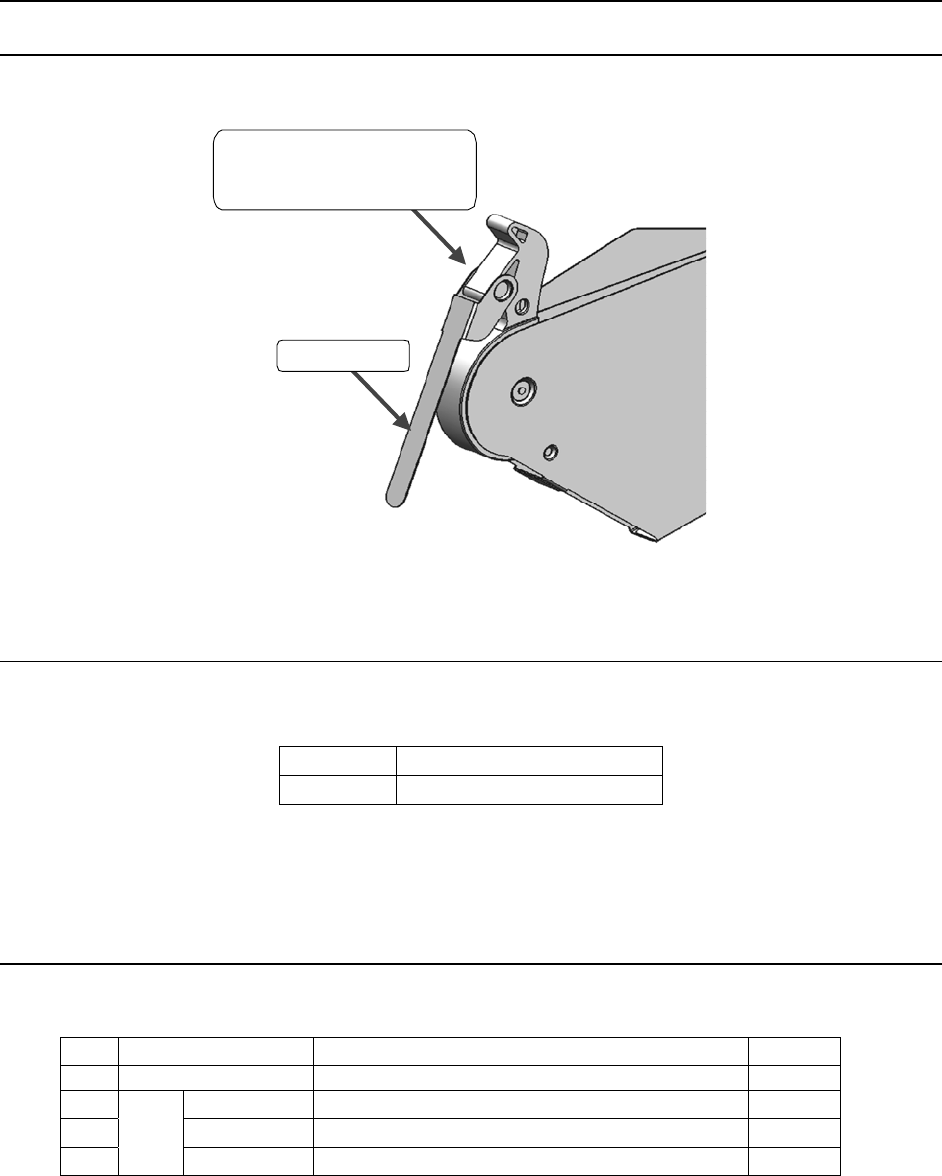

让条形码标签轮毂部在尾
部导向槽里滑动挂住
。
