NPM-W 2 EJM7DC-MB-13M-02 13-20 -2 6 5 7 9 8 贴装头 类型 吸嘴位置 吸嘴种类 3 2 号 1003 10 10 打开安全盖 安装吸嘴 ●使用吸嘴 伺服开关置于 OFF 伺服开关置于 ON 关闭安全盖 ■取消时 ( 仍然是 的画面 ) 1 确认提示 ( 进行校准作业 ) +
NPM-W2 EJM7DC-MB-13M-02
13-20-1
转印 1
维修保养篇
13-20
选择工作台
●选择进行校准的工作台。
1
2
4
在这里进行的操作是转印单元的校准操作。
因为向元件转印焊剂，因此需要贴装头与成模焊剂的转印台的高度相对的位置信息。通过执行本校准，可
对计算上述相对位置所需的转印位置偏移量进行测量后执行登录。因为执行转印单元的拆卸与安装，有可
能会导致转印位置偏移量发生变化，因此请登录转印位置偏移量。
●当没有设置转印单元时，无法进行作业。
●适用于3吸嘴贴装头。
1
2
3
3
■取消时
(仍然是 的画面)
1
确认提示
(把点胶头移动到作业位置)
准备安装吸嘴
+
NPM-W2 EJM7DC-MB-13M-02
13-20-2
6
5
7
9
8
贴装头
类型
吸嘴位置 吸嘴种类
3
2号
1003
10
10
打开安全盖
安装吸嘴
●使用吸嘴
伺服开关置于OFF
伺服开关置于ON
关闭安全盖
■取消时
(仍然是 的画面)
1
确认提示
(进行校准作业)
+
NPM-W2 EJM7DC-MB-13M-02
13-20-3

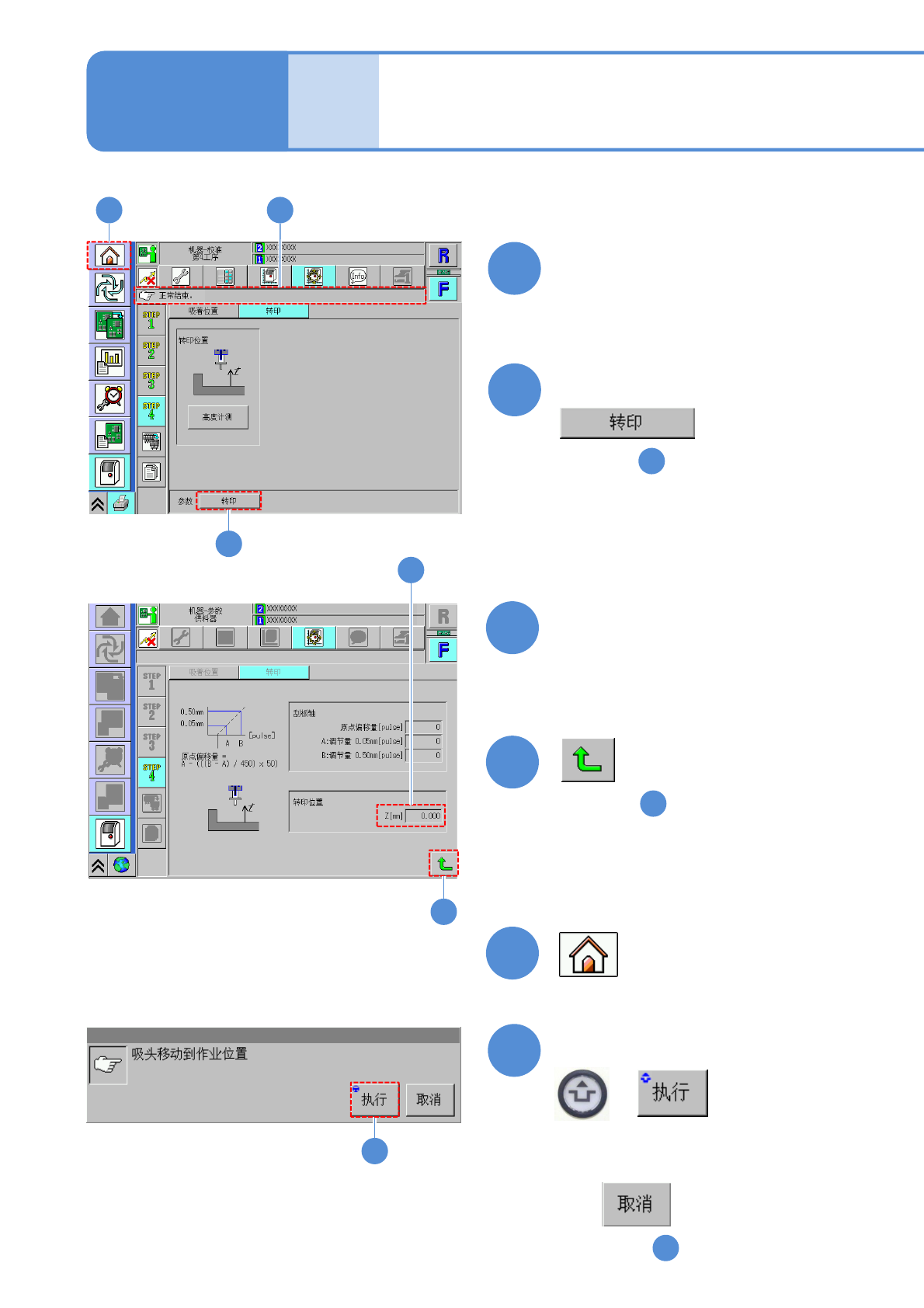

转印 2
维修保养篇
13-20
12
11
14
15
12
确认参数时
(将过渡到 的画面)
13
14
13
确认转印位置的偏移量
13
15
(将过渡到 的画面)
11
16
16
11
确认正常结束
■取消时
(仍然是 的画面)
11
确认提示
(把吸头移动到作业位置)
+
