- 31 - 1 6 .X- Y CO MP ON EN T S (3 ) Ｘ − Ｙ 関係 ( 3) 15 16 18 11 11 43 42 40 44 22 23 31 32 21 30 2 5 18 1 36 36 41 7 29 33 38 38 7 17 24 25 34 28 37 37 35 28 46 45 3 4 6 8 9 20 10 19 12 14 27 39 26 39 39 26 39 27 27 27 1…
- 30 -
NOTE( 注記 ) #01....THE MIN SALES UNIT IS 2PCS. 最小販売単位は２本です。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-50243 X AXIS FRAME ASSY
Ｘ 軸フレーム組
1
2 400-44582 X AXIS FRAME
Ｘ 軸フレーム
(1)
3 400-00657 X FRAME END L
Ｘ フレームエンド Ｌ
(1)
4 400-00658 X FRAME END R
Ｘ フレームエンド Ｒ
(1)
5 SL-6064092-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝４０
(8)
6 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(8)
7 400-00661 PLATE NUT
板ナット
(4)
8 SM-1051052-TN SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(8)
9
#01
400-45999 LM GUIDE X
ＬＭ ガイド Ｘ
(2)
10 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(34)
11 400-00660 BACK RAIL
バックレール
(2)
12 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(38)
13 400-00662 X END ADJUST SHIM A
Ｘ エンドアジャスタシム Ａ
(4)
14 400-00663 X END ADJUST SHIM B
Ｘ エンドアジャスタシム Ｂ
(2)
15 400-00664 X END ADJUST SHIM C
Ｘ エンドアジャスタシム Ｃ
(2)
16 PH-0600164-C0 PIN
平行ピン
(2)
17 HX-0029400-00 FIXED BASE
固定ベース
(14)
18 ST-4040651-SN SCREW M4 X 6
タッピングねじ（２種歯付き）
(8)
19 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
20 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ ６ Ｌ ＝２０
(2)
21 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
22 400-15660 X END ADJUST SHIM D
Ｘ エンドアジャスタシム Ｄ
(2)
23 400-55241 XA PULLEY BRACKET L ASSY(N)
ＸＡ プーリ ブラケット Ｌ 組（Ｎ）
(1)
24 SM-8050412-TP SCREW M5 L=4
止めねじ Ｍ ５ Ｌ ＝４
(2)
25 HX-0029400-00 FIXED BASE
固定ベース
(6)
26 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(6)
27 400-55242 XA PULLEY BRACKET R ASSY(N)
ＸＡ プーリ ブラケット Ｒ 組（Ｎ）
(1)
28 SM-8050412-TP SCREW M5 L=4
止めねじ Ｍ ５ Ｌ ＝４
(2)
29 HX-0029400-00 FIXED BASE
固定ベース
(9)
30 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(9)
31 400-00675 TIMING BELT XM
タイミングベルト ＸＭ
(2)
32 400-50244 X MOTOR ASSY
Ｘ モータ組
(2)
33 400-00682 XA PULLEY BASE
ＸＡ プーリーベース
(2)
34 400-46550 Y HANDLE
Ｙ ハンドル
(2)
35 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
(4)
36 400-46549 Y SCALE SENSOR BR
Ｙ スケールセンサ ＢＲ
(2)
37 400-58815 SPACER
スペーサ
(2)
38 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(2)
39 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
40 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
41 ST-4040851-SN TAPPING SCREW M4X8
タッピンねじ
(2)
42 SM-8053002-TP SCREW M5 L=30
止めねじ Ｍ ５ Ｘ ０．８ Ｌ ＝３０
2
43 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
2
44 400-00688 TIMING BELT XB
タイミングベルト ＸＢ
1
45 400-46035 X BELT STAY(6)
Ｘ ベルトステイ（６）
1
46 SL-6052592-TN BOLT
座金付き六角穴ボルト
2
47 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
2
48 400-42765 X BELT TENSIONER
Ｘ ベルトテンショナー
1
49 SL-6052592-TN BOLT
座金付き六角穴ボルト
4
50 SM-6057552-TP SCREW M5 L=75
六角穴ボルト Ｍ ５ Ｌ ＝７５
1
51 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
4
52 400-00691 X BELT STAY (2)
Ｘ ベルト支え（２）
2
53 SM-6042092-TN SCREW M4X16
六角穴ボルト Ｍ ４ Ｌ ＝２０
8
54 400-46005 CB BRACKET L
ＣＢ ブラケット Ｌ
2
55 400-46006 CB BRACKET R
ＣＢ ブラケット Ｒ
2
56 L131E-521-000 CB SPACER
ＣＢ スペーサー
1
57 400-46551 NUT PLATE
ナットプレート
1
58 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
4
59 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
8
60 400-46022 Y CABLE BEAR
Ｙ ケーブルベア
1
61 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
8
62 SL-6052592-TN BOLT
座金付き六角穴ボルト
22
63 400-46023 X CABLE BEAR
Ｘ ケーブルベア
1
64 L132E-421-000 CB BRACKET PIN X
ＣＢ ブラケットピン Ｘ
4
65 L131E-421-000 RUBBER SHEET
ラバーシート
1
66 L153E-721-000 NUT PLATE
ナット プレート
2
67 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
8
68 SL-6052092-TN SCREW
座金付き六角穴ボルト
2
69 400-46024 PLATE WASHER
プレートワッシャー
1
70 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
2
71 400-54881 X MSC GUARD
Ｘ ＭＳＣ ガード
1
72 SL-6041092-TN SCREW
座金付き六角穴ボルト
9
73 L131E-421-000 RUBBER SHEET
ラバーシート
0.25
74 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
3
75 SL-6064092-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝４０
6
76 SM-8052502-TP SCREW M5X0.8 L=25
止めねじ
1
77 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
1
78 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
6
79 SL-6064092-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝４０
6
80 SM-8052502-TP SCREW M5X0.8 L=25
止めねじ
1
81 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
1
82 MGR-EAS380G0 GREASE 380G
グリース ３８０ Ｇ
1
- 31 -
16.X-Y COMPONENTS (3)
Ｘ − Ｙ 関係 (3)
15
16
18
11
11
43
42
40
44
22
23
31
32
21
30
2
5
18
1
36
36
41
7
29
33
38
38
7
17
24
25
34
28
37
37
35
28
46
45
3
4
6
8
9
20
10
19
12
14
27
39
26
39
39
26
39
27
27
27
13
26
13
26
13
13

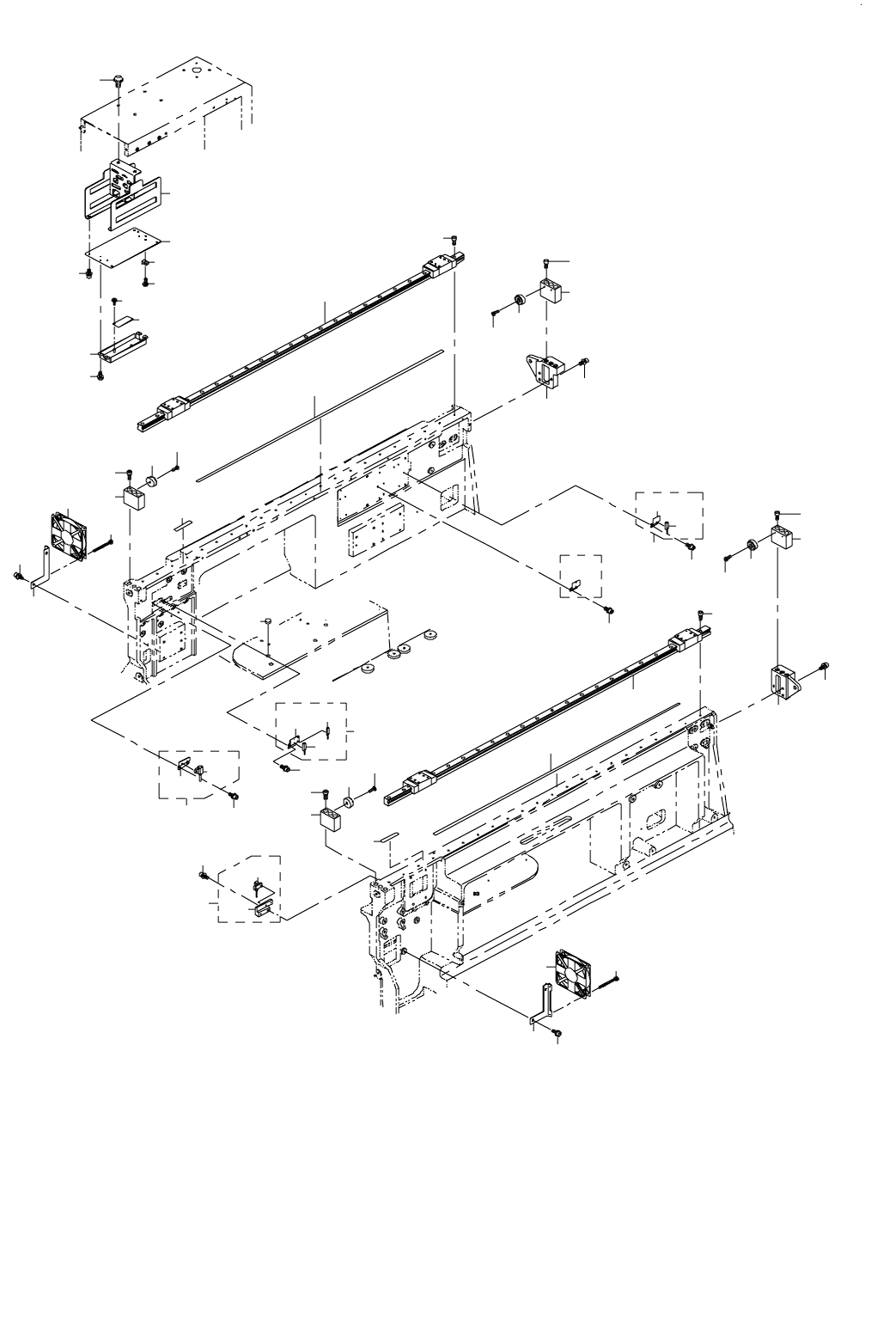

- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
2 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
3
3 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
2
4 400-46596 CONNECTOR BRACKET
コネクタブラケット
1
5 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
3
6 400-46585 CONNCTOR BRACKET SUPPORT
コネクタブラケットサポート
1
7 400-00700 LINEAR WAY Y
リニアウェイ Ｙ
2
8 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
9 400-46586 REPEATER BRACKET
リピーターブラケット
1
10 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
2
11 400-44529 MAGNETIC SCALE YM
マグネスケール ＹＭ
2
12 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
2
13 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
14 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
2
15 400-00698 Y EXTENDED FRAME L
Ｙ 軸延長フレーム Ｌ
1
16 400-00699 Y EXTENDED FRAME R
Ｙ 軸延長フレーム Ｒ
1
17 TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ ＝１０．３ Ｌ ＝４
3
18 SM-6052002-TN BOLT
六角穴ボルト
44
19 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ １３９４リピータボード
1
20 HX-0029400-00 FIXED BASE
固定ベース
2
21 400-50239 Y MINUS LMT SENSOR ASSY
Ｙ マイナスリミットセンサ組
1
22 400-46010 Y-LMT BRACKET
Ｙ − ＬＭＴ ブラケット
(1)
23 400-02068 Y MINUS LMT SENSOR ASM
Ｙ 軸マイナスリミットセンサ組
(1)
24 400-45414 Y NEAR SENSOR ASM
Ｙ ニアセンサ組
(1)
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
26 400-49671 COVER CUSHION
カバークッション
8
27 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
12
28 401-33768 DC FAN
ＤＣ ファン
1
29 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
30 400-01679 Y ++ LMT SENSOR ASS'Y
Ｙ 軸＋＋リミットセンサ組
1
31 400-00711 Y-LMT SENSOR BRACKET
Ｙ 軸リミットセンサブラケット
(1)
32 400-02069 YL+ LMT SENSOR(TRAY)ASM
Ｙ 軸プラスリミットトレイセンサ組
(1)
33 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
34 400-46025 Y FAN BRACKET L
Ｙ ファンブラケット Ｌ
1
35 400-46026 Y FAN BRACKET R
Ｙ ファンブラケット Ｒ
1
36 SL-6061092-TN SCREW
座金付き六角穴ボルト
4
37 SL-4033591-SC SCREW M3X35
セムスねじ
4
38 E2333-715-000 CAUTION SEAL
注意 シール
2
39 400-00708 Y STOPPER
Ｙ ストッパ
4
40 400-01675 Y-ORG BRACKET L ASS'Y
Ｙ − ＯＲＧ ブラケット Ｌ 組
1
41 400-13313 Y-ORG BRACKET L
Ｙ − ＯＲＧ ブラケット Ｌ
(1)
42 400-02171 YL ORG SENS ASM
ＹＬ 原点センサ組
(1)
43 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
44 400-50238 Y-ORG BRACKET R ASSY
Ｙ − ＯＲＧ ブラケット Ｒ 組
1
45 400-53695 Y-ORG BRACKET R
Ｙ 原点ブラケット Ｒ
(1)
46 400-02172 YR ORG SENS ASM
ＹＲ 原点センサ組
(1)
