- 34 - REF .NO N OTE PART NO D E S C R I P T I O N 品 名 Q ty 1 400-55736 YA PU L LEY BRACKET L ASSY(N) ＹＡ プーリブラケット Ｌ 組（Ｎ） 1 2 S L-6 063 592 -T N SC R EW 座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５ 4 3 400-55737 YA PU L LEY BRACKET R ASSY(N) ＹＡ …
- 33 -
17.X-Y COMPONENTS (4)
Ｘ − Ｙ 関係 (4)
2
3
5
8
7
27
15
16
14
13
14
15
13
20
20
29
22
21
23
10
11
12
9
1
29
22
23
21
25
26
24
17
17
18
6
19
28
28
19
27
4
18
16
- 34 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-55736 YA PULLEY BRACKET L ASSY(N)
ＹＡ プーリブラケット Ｌ 組（Ｎ）
1
2 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
4
3 400-55737 YA PULLEY BRACKET R ASSY(N)
ＹＡ プーリブラケット Ｒ 組（Ｎ）
1
4 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
4
5 400-55680 YB PULLEY BRACKET L ASSY(N)
ＹＢ プーリブラケット Ｌ 組（Ｎ）
1
6 SL-6062592-TN SCREW
座金付き六角穴ボルト
4
7 SM-6084002-TN SCREW M8 L=40
六角穴ボルト Ｍ ８ Ｌ ＝４０
1
8 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
1
9 400-55681 YB PULLEY BRACKET R ASSY(N)
ＹＢ プーリブラケット Ｒ 組（Ｎ）
1
10 SL-6062592-TN SCREW
座金付き六角穴ボルト
4
11 SM-6084002-TN SCREW M8 L=40
六角穴ボルト Ｍ ８ Ｌ ＝４０
1
12 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
1
13 400-50245 YM BRACKET ASSY
ＹＭ ブラケット組
2
14 400-46020 YM BRACKET M
ＹＭ ブラケット Ｍ
(1)
15 400-53295 Y MOTOR ASSY
Ｙ モータ組
(1)
16 SL-6061492-TN BOLT
座金付き六角穴ボルト
(4)
17 400-46021 Y MOTOR SPACER
Ｙ モータスペーサ
(1)
18 400-46027 Y MOTOR NUT
Ｙ モータナット
(4)
19 SL-6041092-TN SCREW
座金付き六角穴ボルト
16
20 400-00732 TIMING BELT YB
タイミングベルト ＹＢ
2
21 SL-6041292-TN SCREW
座金付き六角穴ボルト
14
22 400-00735 Y BELT STAY (1)
Ｙ ベルト支え（１）
2
23 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
6
24 PH-0600164-C0 PIN
平行ピン
2
25 PS-0600182-KP SPRING PIN
スプリングピン ６ Ｘ １８
1
26 PS-0600241-00 SPRING PIN 6X24
スプリングピン ６．０ Ｘ ２４
1
27 SL-6064092-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝４０
8
28 400-46000 MSC GUARD
ＭＳＣ ガード
2
29 400-00736 Y BELT STAY (2)
Ｙ ベルト支え（２）
2
- 35 -

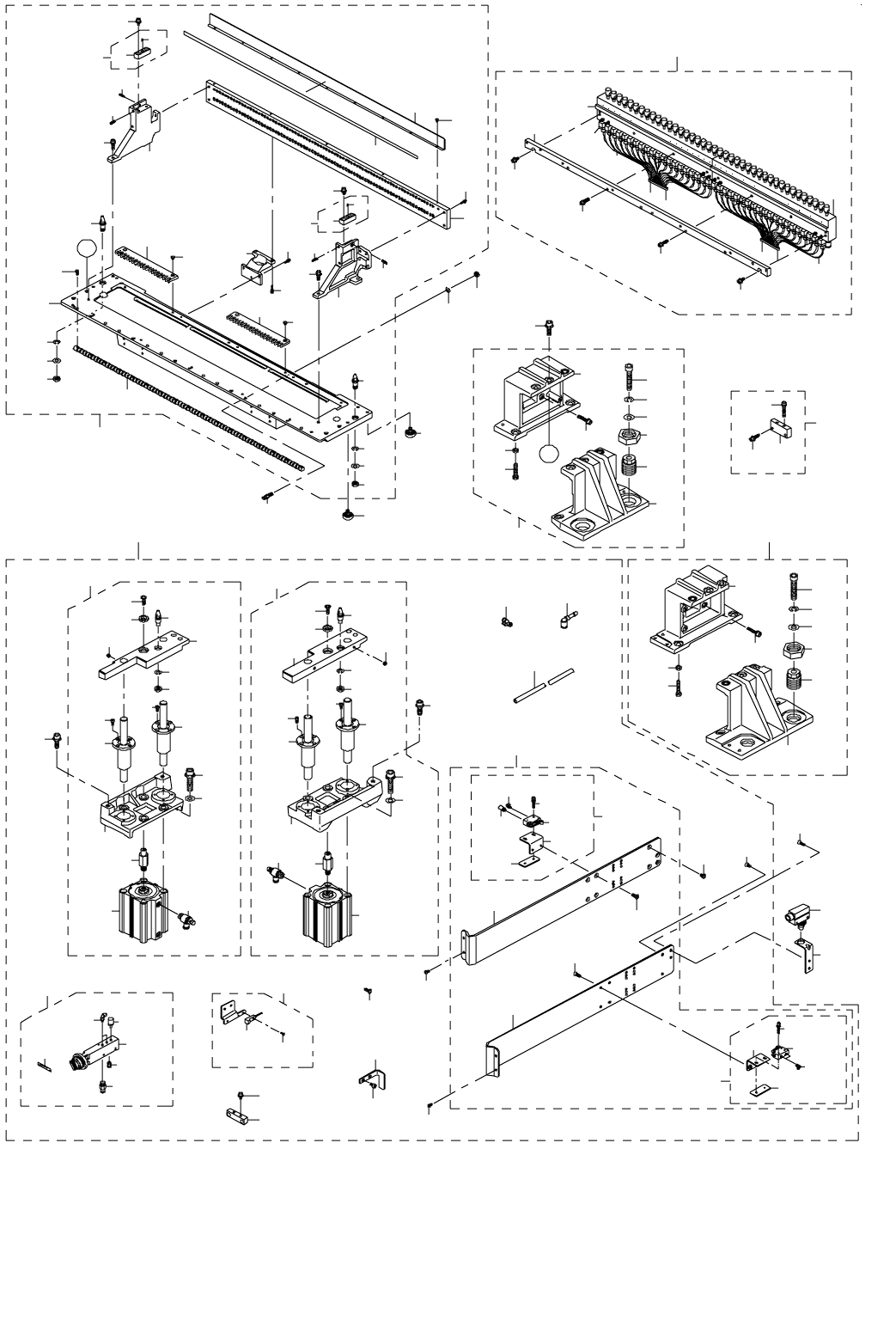

18.FEEDER BANK COMPONENTS
フィーダバンク関係
8
9
21
7
9
7
8
21
16
16
16
16
22
4
22
12
20
13
3
14
5
6
15
32
33
31
35
36
34
42
44
46
47
48
49
40
29
37
38
25
27
26
25
27
26
10
11
50
19
24
A
A
28
1
17
51
18
11
23
53
54
51
2
23
43
64
67
66
65
58
57
59
60
60
61
61
55
62
63
56
30
41
45
52
97
81
93
77
70
86
101
101
85
100
99
98
96
95
94
92
91
89
88
87
88
87
69
84
83
82
80
79
78
76
75
74
90
73
72
72
71
71
135
136
119
122
118
117
133
134
131 132
130
129
128
127
126
121
125
120
123
124
102
118
117
116
113
114
111
112
115
108
105
109
107
106
110
104
103
39
119
103
137
68
139
140
138
