- 82 - N O TE( 注記 ) #0 1 .... FO R FRON T ･ LE FT - R I GHT 手前・左右用 #0 2 .... FO R FRON T ･ RIGHT-LE FT 手前・右左用 *I NS TA LL AT IO N POSIT IO N AN D DI RE CTI ON V AR Y I F T H E PWB T RAN SF ER RE FER EN CE IS D IFF E RE N…
- 81 -
41.LONG BOARD OPTION (TYPE 1500MM) COMPONENTS
長尺基板対応（１５００ ｍｍ 仕様）関係
35
34
33
29
31
51
43
37
44
47
25
49
50
45 46
28
32
42
48
44
44
44
31
38 39
30
26 27
55
58
54
36
52
53
59
23 24
60
21 22
1
2
3
4
6
8
8
6
12
12
11
7
9
10
11
12
5
5
14
14
10
7
8
10
9
10
9
8
9
9
9
13
14
13
14
13
12
13
13
13
14
10
14
17
16
15
17
15
16
17
16
15
15
16
17
17
16
15
17
17
15
16
16
15
17
18
18
18
18
20
17
17
17
15
16
17
14
10
10
40 41
57
36
19
56
- 82 -
NOTE( 注記 ) #01....FOR FRONT ･ LEFT-RIGHT 手前・左右用
#02....FOR FRONT ･ RIGHT-LEFT 手前・右左用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-38641 RAIL_PLATE_F_LED_L
レール＿プレート＿ Ｆ ＿ ＬＥＤ ＿ Ｌ
1
2 401-38642 RAIL_PLATE_F_LED_R
レール＿プレート＿ Ｆ ＿ ＬＥＤ ＿ Ｒ
1
3 401-38643 RAIL_PLATE_R_LED_L
レール＿プレート＿ Ｒ ＿ ＬＥＤ ＿ Ｌ
1
4 401-38644 RAIL_PLATE_R_LED_R
レール＿プレート＿ Ｒ ＿ ＬＥＤ ＿ Ｒ
1
5 401-38645 RAIL_PLATE_F_SUPPORT
レール＿プレート＿ Ｆ ＿サポート
2
6 SL-6041092-TN SCREW 座金付き六角穴ボルト 8
7 401-38647 CONVEYOR_RAIL_B_2
コンベア＿レール＿ Ｂ ＿２
2
8 SL-6041092-TN SCREW
座金付き六角穴ボルト
14
9 SL-6041292-TN SCREW
座金付き六角穴ボルト
12
10 NM-3040520-SF FLANGE NUT M4
フランジナット
14
11 401-38646 CONVEYOR_RAIL_B_1
コンベア＿レール＿ Ｂ ＿１
2
12 SL-6041092-TN SCREW
座金付き六角穴ボルト
14
13 SL-6041292-TN SCREW
座金付き六角穴ボルト
12
14 NM-3040520-SF FLANGE NUT M4
フランジナット
14
15 401-38648 PWB_GUIDE
キバン＿ガイド
8
16 401-38649 PWB_GUIDE_SPACER
キバン＿ガイド＿スペーサ
8
17 SL-6031092-TN SCREW
座金付き六角穴ボルト
32
18 401-38650 RAIL_PLATE_LED
レール＿プレート＿ ＬＥＤ
4
19 L226E-021-000 CONVEYOR BELT 250 コンベアベルト ２５０ 4
20 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
1
21
#01
401-38930 STOPPER_UNIT_1500_LR
ストッパユニット＿１５００＿ ＬＲ
1
22
#02
401-38931 STOPPER_UNIT_1500_RL
ストッパユニット＿１５００＿ ＲＬ
1
23
#01
401-38943 STOPPER_UNIT_LR(1500MM)
ストッパユニット＿ ＬＲ（１５００ ＭＭ）
(1)
24
#02
401-38944 STOPPER_UNIT_RL(1500MM)
ストッパユニット＿ ＲＬ（１５００ ＭＭ）
(1)
25 401-36106 STOP SENS ASM(1500MM)
ストップセンサ組（１５００ ＭＭ）
(1)
26
#01
401-38598 STOPPER_L_UNIT
ストッパ＿ Ｌ ＿ユニット
(1)
27
#02
401-36312 STOPPER_R_UNIT
ストッパ＿ Ｒ ＿ユニット
(1)
28 L164E-221-000 STOPPER CHIP
ストッパーチップ
(1)
29 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(1)
30 SM-1031201-SC SCREW M3X0.5 L=12 皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２ (1)
31 E2039-721-000 WASHER A
スラストワッシャ Ａ
(2)
32 E2038-721-000 STOPPER COLLAR
ストッパカラー
(1)
33 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８．０．５
(1)
34 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(1)
35 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ 1 種
(2)
36 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
37 SL-6041292-TN SCREW
座金付き六角穴ボルト
(1)
38
#01
L175E-521-000 STOPPER FRAME
ストッパフレーム
(1)
39
#02
401-35495 STOPPER_FRAME_RL
ストッパフレーム＿ ＲＬ
(1)
40
#01
L175E-621-000 STOPPER PLATE L
ストッパープレート Ｌ
(1)
41
#02
L179E-221-000 STOPPER PLATE R
ストッパープレート Ｒ
(1)
42 L175E-421-000 STOPPER CREVICE
ストッパークレビス
(1)
43 RE-0200000-K0 E-RING 2 Ｅ 形止め輪 ２ (1)
44 WP-0410516-RZ WASHER
平座金
(4)
45
#01
SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ ３ Ｘ １２
(1)
46
#02
SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(1)
47 EA-9500B00-00 CABLE BAND
結束バンド ６０
(4)
48 PA-1002005-A0 AIR CYLINDER
エアシリンダ
(1)
49
#01
SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
50
#02
SM-4031001-SN SCREW
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(1)
51 400-28832 STOPPER PIN
ストッパピン
(1)
52 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
53 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
54 401-36301 STOPPER_SUPPORT_L
ストッパサポート＿ Ｌ
(1)
55 L163E-521-000 HOLD PLATE
ホールドプレート
(1)
56 SL-6041092-TN SCREW 座金付き六角穴ボルト (2)
57 401-35880 STOPPER_BR_1200
ストッパ＿ ＢＲ ＿１２００
(1)
58 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
59 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
5
60 HX-0044000-00 CABLE BAND
束線バンド
6
- 83 -

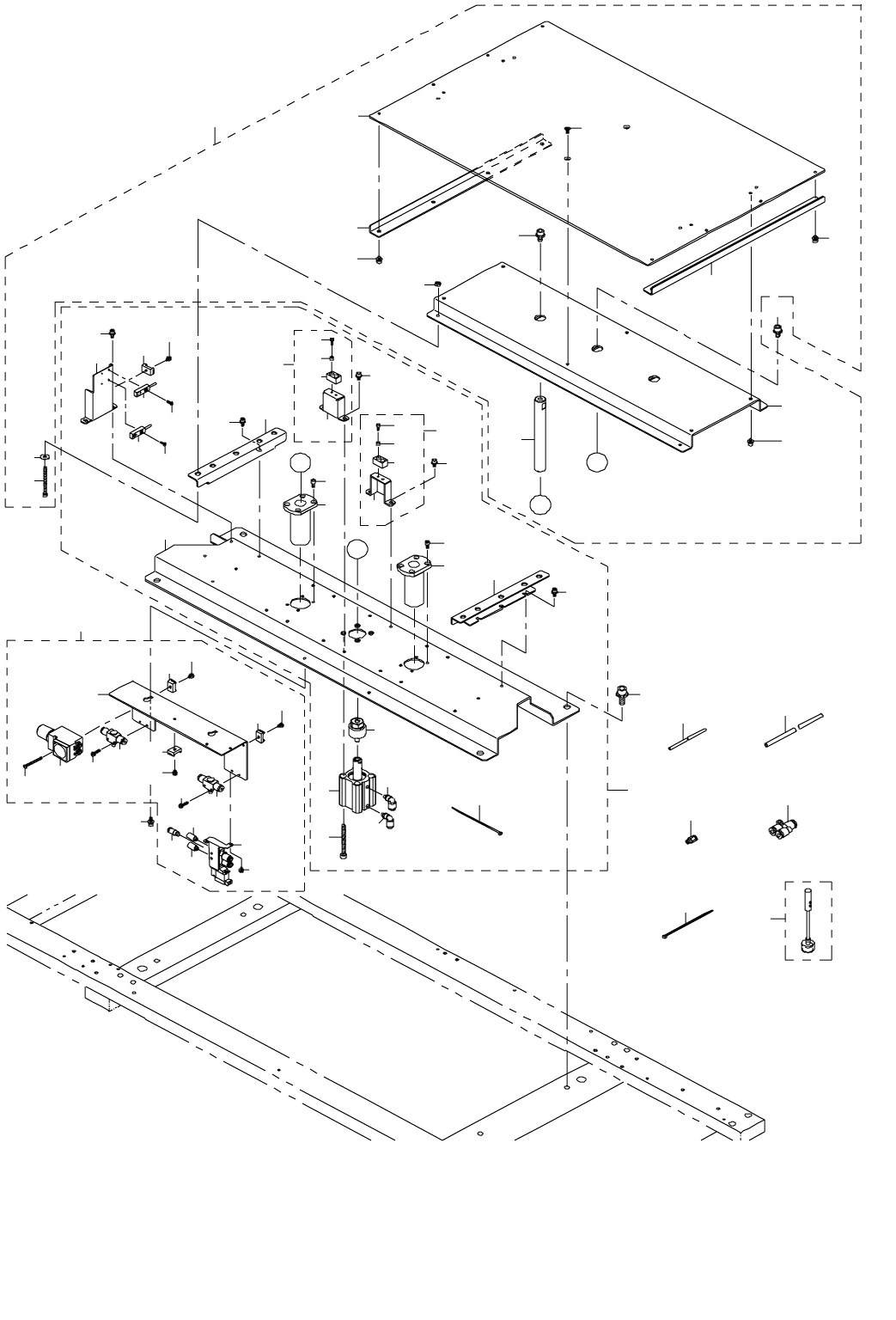

42.SUPPORT TABLE COMPONENTS
サポートテーブル関係
27
28
29
30
31
31
32
33
35
34
34
35
36
37
26
17
19
20
20
18
21
22
23
24
2
3
3
4
4
16
15
16
5
6
6
7
8
14
11
10
12
13
9
11
9
13
12
14
10
1
25
36
37
37
36
38
15
46
47
49
48
45
50
41
42
40
42
41
44
A
A
43
39
52
56
53
54
55
57
B
B
51
