- 3 -

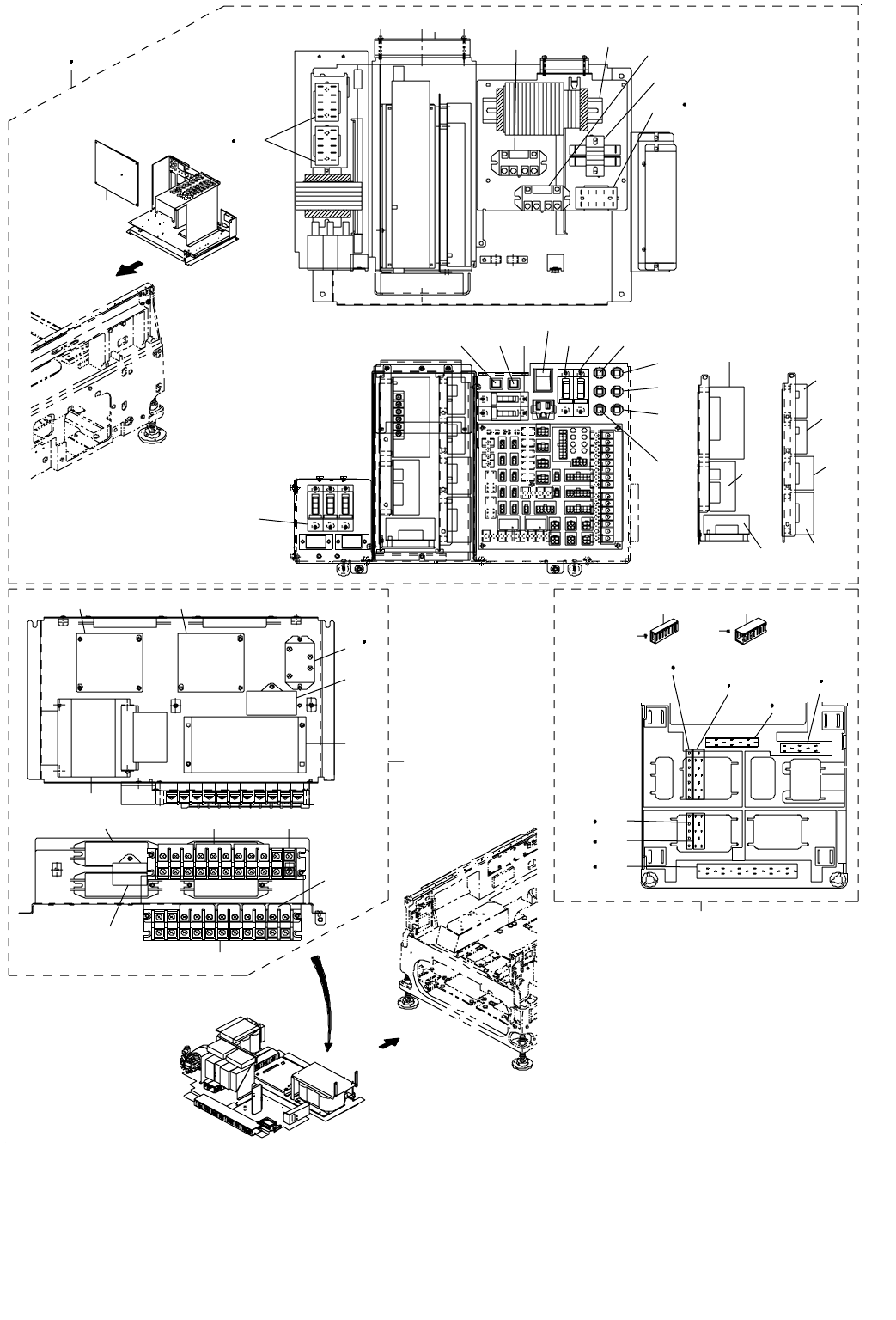

2. BASE FRAME ELECTRIC APPARATUS COMPONENTS (1)
ベースフレーム電装関係 (1)
6
5
9
10
8
7
11
3
2
15
16
16
19
19
17
18
18
17
26
21
23
22
24
15
1
25
50
54
55
49
53
56
56
57
20
14
36
38
40
39
43
37
31
29 32
30
35
34 41
33
42
27
28
47
45
13
4
12
25
52
51
48
46
46
46
44
59
58
- 4 -
NOTE( 注記 ) #01....TR-5S IS INSTALLED(OPTION) ＴＲ −５ Ｓ 装着時（オプション）
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-74094 MANIHOLD(1070C) ASSY
マニホールド（１０７０ Ｃ）組
1
2 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
3 400-74095 AIR MANIFOLD UNIT(1070C)
エアマニホールド（１０７０ Ｃ）
(1)
4 E2618-760-000 CAP
止栓 φ ８
(1)
5 PJ-3091200-03 MANIFOLD
マニホールド
(1)
6 400-00549 AIR MANIFOLD BRACKET
エアマニホールドブラケット
(1)
7 SL-6043092-TN BOLT
座金付き六角穴ボルト
(2)
8 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
(1)
9 PX-9500070-00 PLUG
プラグ
(3)
10 PJ-3040600-01 ELBOW
レジュ−サエルボ
(3)
11 PJ-3010600-03 REDUCER
レデューサ
(1)
12 400-01561 TRANSFORMAR ASSY
トランス組
1
13 400-40378 TRANSFORMER(PSU)
トランス ＤＣ
(1)
14 400-40379 TRANSFORMER(SERVO)
トランス ＡＣ
(1)
15 400-00450 TRANS SCREW
トランス段ねじ
(4)
16 NM-6120001-SC NUT M12
六角ナット
(4)
17 WS-1220002-KN SPRING WASHER
ばね座金
(4)
18 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(4)
19 SL-6103542-TN SCREW M10 L=35
座金付き六角穴ボルト Ｍ １０ Ｌ ＝３５
(4)
20 400-01562 AC BR ASSY
ＡＣ ブラケット組
1
21 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
22 400-00487 AC POWER BAR
ＡＣ ＰＯＷＥＲ バー
(2)
23 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
24 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
25 SL-4040891-TN SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
26 400-00483 AC POWER BRACKET
ＡＣ ＰＯＷＥＲ ブラケット
(1)
27 400-01558 MTC IF PANEL L ASSY
ＭＴＣ インターフェイスパネル Ｌ 組
1
28
#01
401-37211 MTS IF PANEL ASM LED
ＭＴＣ インターフェイスパネル組 ＬＥＤ
1
29
#01
PJ-2300062-00 UNION
隔壁用ユニオン
(1)
30
#01
PX-9500010-00 PLUG
止栓
(1)
31 400-02115 HOURMETER ASM.
アワーメータ組
(1)
32 PJ-2300062-00 UNION
隔壁用ユニオン
(1)
33 400-02104 MTC I/F(L) CABLE ASM
ＭＴＣ Ｉ ／ Ｆ（Ｌ）ケーブル組
(1)
34 400-02062 MTC POWER WIRE L ASM
ＭＴＣ（Ｌ）電源ケーブル組
(1)
35 PX-9500010-00 PLUG
止栓
(1)
36 400-00499 MTS I/F PANEL
ＭＴＳ Ｉ ／ Ｆ パネル
(1)
37 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
38 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
39 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ ２．６ Ｌ ＝５
(2)
40
#01
SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
41
#01
400-02062 MTC POWER WIRE L ASM
ＭＴＣ（Ｌ）電源ケーブル組
(1)
42
#01
400-02104 MTC I/F(L) CABLE ASM
ＭＴＣ Ｉ ／ Ｆ（Ｌ）ケーブル組
(1)
43
#01
SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ ２．６ Ｌ ＝５
(2)
44 400-74093 HOURMETER ASM
アワメータ組
1
45 400-00499 MTS I/F PANEL
ＭＴＳ Ｉ ／ Ｆ パネル
(1)
46 401-07154 CLOSE LABEL
クローズラベル
(1)
47 SL-6061292-TN SCREW
座金付き六角穴ボルト
(1)
48 400-02115 HOURMETER ASM
アワーメータ組
(1)
49 400-01554 BREAKER ASSY
ブレーカ組
1
50 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(3)
51 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
52 HX-0029400-00 FIXED BASE
固定ベース
(1)
53 HA-0053200-00 CIRCUIT PROTECTOR
ブレーカ
(1)
54 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
55 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
56 HX-0053200-10 CIRCUIT PROTECTOR COVER
ブレーカ端子カバー
(1)
57 400-00489 BRAKER BRACKET
ブレーカブラケット
(1)
58
#02
HK-0429900-7A CAP
キャップ
1
59
#02
HK-0528905-0B DUST COVER
ダストカバー
1
- 5 -
3. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係 (2)
M4 * 8
4561
62
41
18 26 33
59
60
57 58
55 56
53 54
49 50
51
52
47 48
13 14
34
35
303940
31
22 23
24
21
37
36
15
16
17
28
19
29
27
32
88
5
3
12
6
7
10
9
2
2
4
11
25
38
20
44
1
46
42
43
