4 Offline Head Verification 4.3 Für C&P20P verfügbare Messungen Software Manual SIPLACE Head Verification 03/2018 27 4.3 Für C&P20P verfügbare Messungen Benötigtes Werkzeug ● 1x Dauerlauf-Einheit [03086515-xx] …
4 Offline Head Verification
4.2 Für C&P20A verfügbare Messungen
26 Software Manual SIPLACE Head Verification 03/2018
4.2 Für C&P20A verfügbare Messungen
Benötigtes Werkzeug
●
1x Dauerlauf-Einheit [03086515-xx]
●
1x CP20 – CPP-Stopper [03095249-xx]
●
1x Kalibrierteiltasche [03086419-xx]
●
1x Pipetten-Zentriereinheit [03086323-
xx]
●
1x Kalibrierteil Version SST23 [03034148-xx]
●
20x Pipette 1235 [03015222-xx]
●
1x Vakuum-Messeinheit [03085726-xx]
●
20x Pipette 1069 [03094112-xx]
●
1x Kraft-Messeinheit [03086502-xx]
Prüfablauf
Abb.24: Für C&P20A verfügbare Messungen
1 Kopf-Info
2 Kopf-Statistikdaten
3 DP-Statistikdaten
4 eSW-Versionen
5 Sitz der Blendschaltteller
Siehe 6.4 "Blendschaltteller" [}44]
6 Druckluft & Vakuum mit Kopfsenso-
ren
Siehe 6.2 "Druckluft & Vakuum mit Kopfsensor" [}39]
7 Segmentoffset oben (SOO)
Siehe 6.21 "Segmentoffset oben (SOO)" [}82]
8 DP-Rotationstest
Siehe 6.8 "DP-Rotationstest" [}52]
9 Druckluft & Vakuum mit externem
Sensor
Siehe 6.3 "Druckluft & Vakuum mit externem Sen-
sor" [}42]
10 CS-Sensorspannung und Z-Höhen
Siehe 6.5 "CS-Sensorspannung und Z-Höhen" [}46]
11 Haltekreis (geschlossene Pipetten) Siehe 6.17 "Haltekreis (geschlossene Pipet-
ten)" [}72]
12 Pipettenfederung
Siehe 6.18 "Pipettenfederung" [}74]
13 Kraft LS (dynamisch)
Siehe 6.11 "Kraftmessung für C&P-Köpfe" [}58]
14 Kraft 01005 (dynamisch)
Siehe 6.11 "Kraftmessung für C&P-Köpfe" [}58]
15 Kraft 5N (dynamisch)
Siehe 6.11 "Kraftmessung für C&P-Köpfe" [}58]
16 Z-Achsenbewegung
Siehe 6.22 "Z-Achsenbewegung" [}85]
17 Kopfdauerlauf 01005
Siehe 6.14 "Kopfdauerlauf 01005" [}64]
18 Kopfdauerlauf LS
Siehe 6.16 "Kopfdauerlauf LS" [}69]
4 Offline Head Verification
4.3 Für C&P20P verfügbare Messungen
Software Manual SIPLACE Head Verification 03/2018 27
4.3 Für C&P20P verfügbare Messungen
Benötigtes Werkzeug
●
1x Dauerlauf-Einheit [03086515-xx]
●
1x CP20 – CPP-Stopper [03095249-xx]
●
1x Kalibrierteiltasche [03086419-xx]
●
20x Pipette 4235 [03015222-xx]
●
1x Kalibrierteil Version SST23 [03034148-xx]
●
20x Pipette 4069 [03106244-xx]
●
1x Vakuum-Messeinheit [03085726-xx]
●
1x Pipette 4004 [03098544-xx]
●
1x Kraft-Messeinheit [03086502-xx]
●
1x Pipette 4105 [03102457-xx]
Prüfablauf

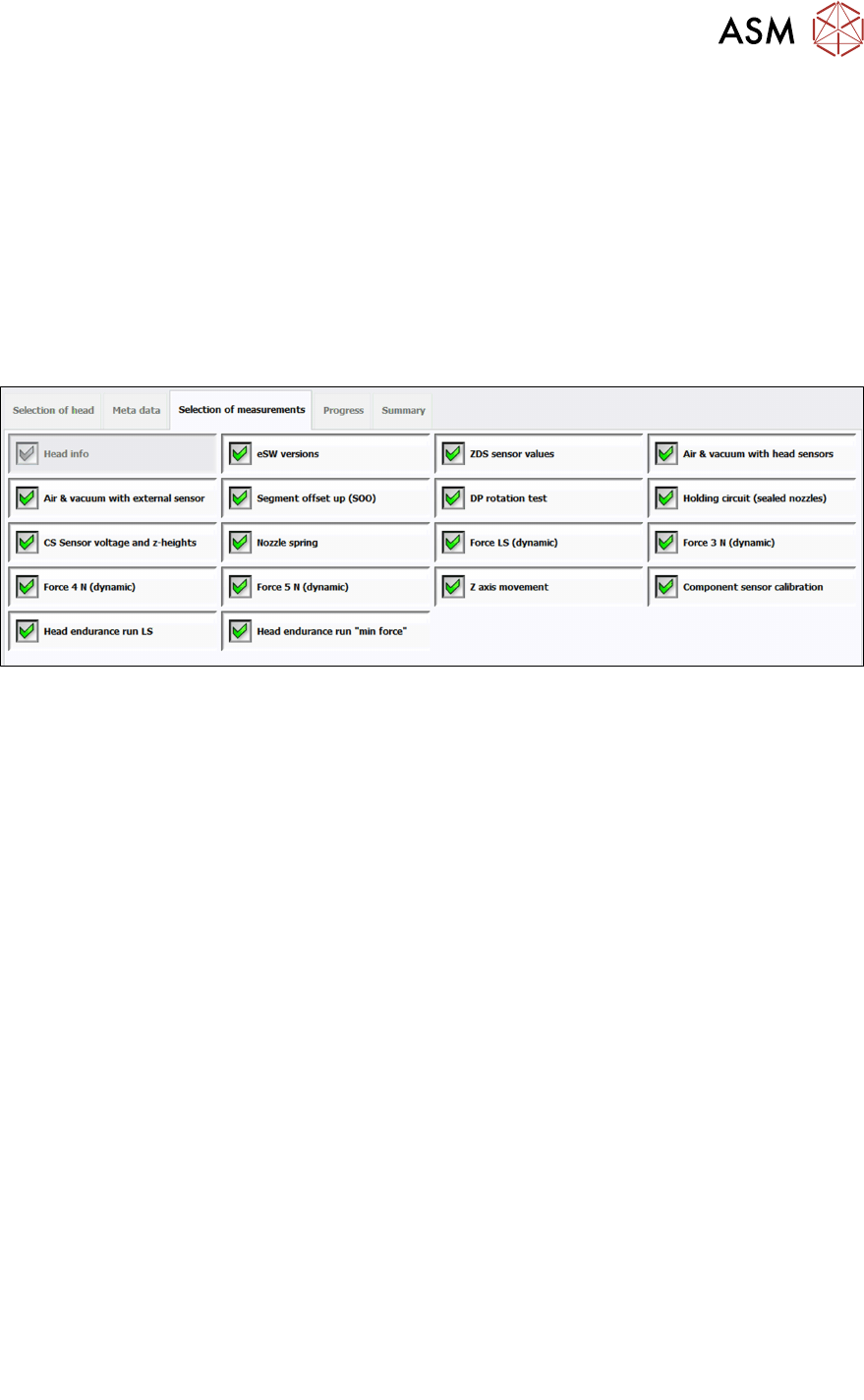

Abb.25: Für C&P20P verfügbare Messungen
1 Kopf-Info
2 eSW-Versionen
3 ZDS-Sensorwerte
4 Druckluft & Vakuum mit Kopfsenso-
ren
Siehe 6.2 "Druckluft & Vakuum mit Kopfsen-
sor" [}39]
5 Druckluft & Vakuum mit externem
Sensor
Siehe 6.3 "Druckluft & Vakuum mit externem Sen-
sor" [}42]
6 Segmentoffset oben (SOO)
Siehe 6.21 "Segmentoffset oben (SOO)" [}82]
7 DP-Rotationstest
Siehe 6.8 "DP-Rotationstest" [}52]
8 Haltekreis (geschlossene Pipetten) Siehe 6.17 "Haltekreis (geschlossene Pipet-
ten)" [}72]
9 CS-Sensorspannung und Z-Höhen Siehe 6.5 "CS-Sensorspannung und Z-Hö-
hen" [}46]
10 Pipettenfederung
Siehe 6.18 "Pipettenfederung" [}74]
11 Kraft LS (dynamisch)
Siehe 6.11 "Kraftmessung für C&P-Köpfe" [}58]
12 Kraft 3N (dynamisch)
Siehe 6.11 "Kraftmessung für C&P-Köpfe" [}58]
13 Kraft 4N (dynamisch)
Siehe 6.11 "Kraftmessung für C&P-Köpfe" [}58]
14 Kraft 5N (dynamisch)
Siehe 6.11 "Kraftmessung für C&P-Köpfe" [}58]
15 Z-Achsenbewegung
Siehe 6.22 "Z-Achsenbewegung" [}85]
16 BE-Sensor-Kalibrierung
Siehe 6.6 "BE-Sensor-Kalibrierung" [}48]
18 Kopfdauerlauf LS
Siehe 6.16 "Kopfdauerlauf LS" [}69]
19 Kopfdauerlauf "min force"
4 Offline Head Verification
4.4 Für CPP verfügbare Messungen
28 Software Manual SIPLACE Head Verification 03/2018
4.4 Für CPP verfügbare Messungen
Benötigtes Werkzeug
●
1x Dauerlauf-Einheit [03086515-xx]
●
1x Kraft-Messeinheit [03086502-xx]
●
1x Kalibrierteiltasche [03086419-xx]
●
1x Stopp-Haltewinkel CPx [03095249-xx]
●
1x Kalibrierteil Version 3 [03010565-xx]
●
12x Pipette 2057 [03070280-xx]
●
1x Vakuum-Messeinheit [03085726-xx]
●
12x Pipette 2069 [03094135-xx]
Prüfablauf

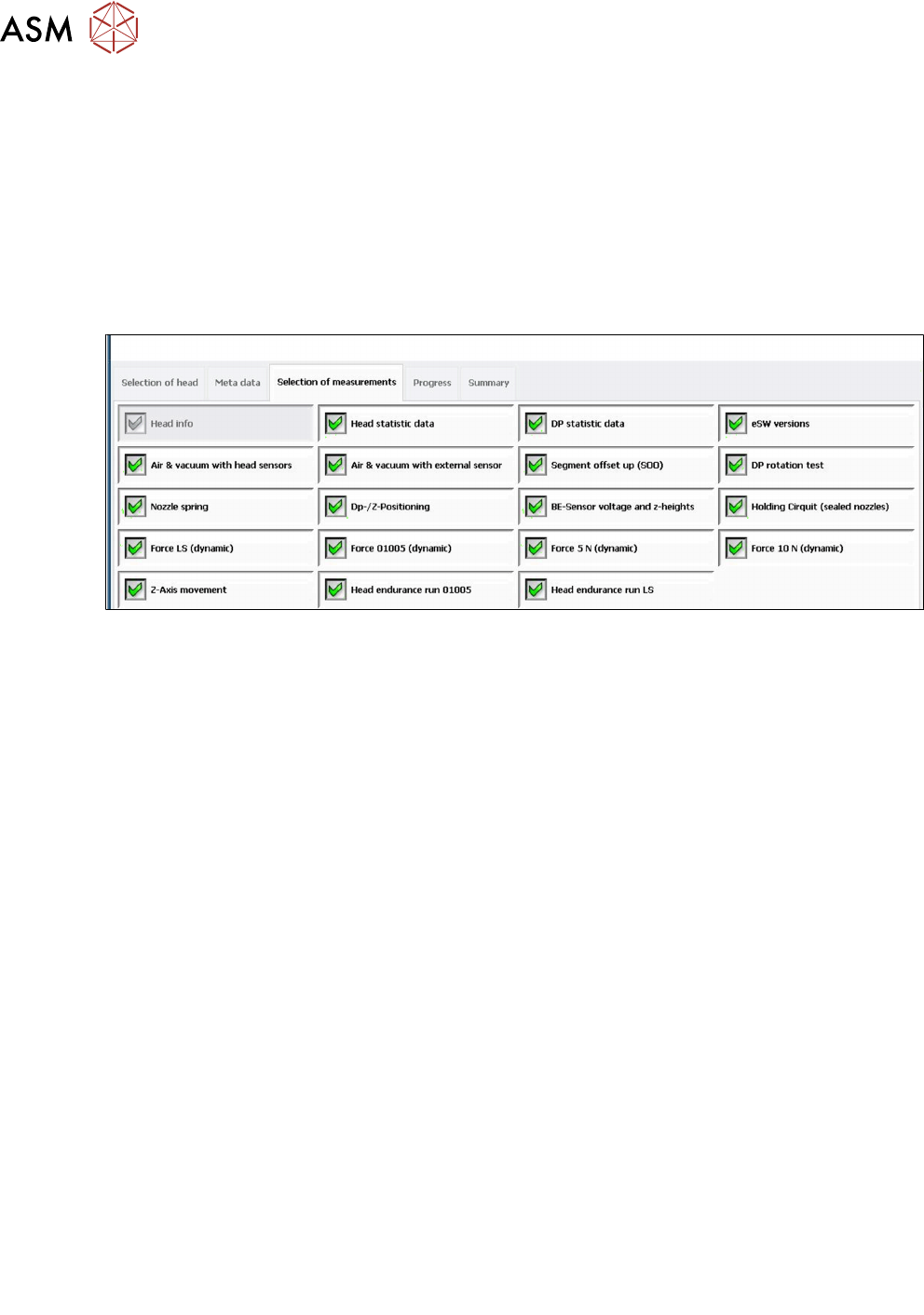

Abb.26: Für CPP verfügbare Messungen
1 Kopf-Info
2 Kopf-Statistikdaten
3 DP-Statistikdaten
4 eSW-Versionen
5 Druckluft & Vakuum mit Kopfsenso-
ren
Siehe 6.2 "Druckluft & Vakuum mit Kopfsen-
sor" [}39]
6 Druckluft & Vakuum mit externem
Sensor
Siehe 6.3 "Druckluft & Vakuum mit externem Sen-
sor" [}42]
7 Segmentoffset oben (SOO)
Siehe 6.21 "Segmentoffset oben (SOO)" [}82]
8 DP-Rotationstest
Siehe 6.8 "DP-Rotationstest" [}52]
9 Pipettenfederung
Siehe 6.18 "Pipettenfederung" [}74]
10 DP-/Z-Positionierung
Siehe 6.9 "DP-/Z-Positionierung" [}54]
11 CS-Sensorspannung und Z-Höhen
Siehe 6.5 "CS-Sensorspannung und Z-Höhen" [}46]
12 Haltekreis (geschlossene Pipetten) Siehe 6.17 "Haltekreis (geschlossene Pipet-
ten)" [}72]
13 Kraft LS (dynamisch)
Siehe 6.11 "Kraftmessung für C&P-Köpfe" [}58]
14 Kraft 01005 (dynamisch)
Siehe 6.11 "Kraftmessung für C&P-Köpfe" [}58]
15 Kraft 5N (dynamisch)
Siehe 6.11 "Kraftmessung für C&P-Köpfe" [}58]
16 Kraft 10N (dynamisch)
Siehe 6.11 "Kraftmessung für C&P-Köpfe" [}58]
17 Z-Achsenbewegung
Siehe 6.22 "Z-Achsenbewegung" [}85]
18 Kopfdauerlauf 01005
Siehe 6.14 "Kopfdauerlauf 01005" [}64]
19 Kopfdauerlauf LS
Siehe 6.16 "Kopfdauerlauf LS" [}69]
