5 Online Head Verifikation
5.1 Vorbereitende Schritte
Software Manual SIPLACE Head Verification 03/2018 31
5 Online Head Verifikation
5.1 Vorbereitende Schritte
Aufgaben im Vorfeld
Wird die Kopfüberprüfung systematisch in Ihrer Produktionsumgebung durchgeführt, wird empfoh-
len, die vollständigen Magazine mit den erforderlichen Pipettentypen vorzubereiten. So lässt sich
die Zeit, die für die Änderung der Pipetten-Wechselkonfiguration erforderlich ist, verringern.
Vakuumpumpenbetrieb
Die folgenden Hinweise gelten hauptsächlich für Köpfe des Typs C&P20x, da als Standardkonfigu-
ration für diesen Kopf der Vakuumpumpenbetrieb eingerichtet ist:
HINWEIS
Einfluss von 2. Portal
Bei Maschinen, die mit einer Vakuumpumpe ausgestattet sind, wird das Vakuum nicht
mehr für den einzelnen Kopf erzeugt, sondern für den gesamten Bestückbereich. Bei der
Kopfüberprüfung ist es entscheidend, jeden Einfluss vom Portal oder einem Kopf, der aktu-
ell nicht überprüft wird, auszuschließen.
Wenn die Kopfüberprüfung in einem Bestückbereich durchgeführt wird, in dem das Vakuum
mit einer Vakuumpumpe erzeugt wird, wird eine der folgenden Pipettenkonfigurationen für
Köpfe, die nicht überprüft werden sollen, empfohlen:
► Geschlossene rote Vakuumpipetten, um das Vakuumsystem zu schließen (bevorzugte
Lösung)
► Pipetten mit schmalem Querschnitt, z.B. 4104 oder 4105 (akzeptable Lösung auf-
grund der kleinen Öffnung)
HINWEIS
Nicht überprüfte deaktivierte Segmente
Wenn Segmente deaktiviert sind, werden sie von der Kopfüberprüfung ausgenommen. Es
erfolgt für diese Segmente keine Messung. Es wird jedoch ein Fehler für jedes ausgelasse-
ne Segment angezeigt (durch ein rotes Kreuz gekennzeichnet), da die Messungen fehlen.
Segment 1 kann nicht deaktiviert werden, da es für das allgemeine Funktionieren des Kopf-
es erforderlich ist.
5 Online Head Verifikation
5.2 Für C&P20A verfügbare Messungen
32 Software Manual SIPLACE Head Verification 03/2018
5.2 Für C&P20A verfügbare Messungen
Benötigtes Werkzeug
●
1x Kalibrierteil Version SST23 [03034148-xx]
●
20x Pipette 1235 [03015222-xx]
●
20x Pipette 1069 [03094112-xx]
Prüfungsablauf
HINWEIS
Modus "Head Verification" gegenüber Modus "Test Bench Inspection"
Im Modus "Head Verification" erfolgt eine schnelle Überprüfung, wobei der Hauptfokus auf
der Z-Achse und dem Vakuumsystem liegt. Alle rot eingerahmten Aufgaben werden nicht
angezeigt.
Im Modus "Test Bench Inspection" sind alle verfügbaren Aufgaben, wie in der Abbildung
"Für C&P20A verfügbare Messungen (Modus "Test Bench Inspection")" [}32] angezeigt,
enthalten.
Abb.28: Für C&P20A verfügbare Messungen (Modus "Test Bench Inspection")
1 Filterscheibe
Siehe 6.10 "Filterscheibe" [}56]
2 CS-Sensorspannung und Z-Hö-
hen
Siehe 6.5 "CS-Sensorspannung und Z-Höhen" [}46]
3 Haltekreis (geschlossene Pipet-
ten)
Siehe 6.17 "Haltekreis (geschlossene Pipetten)" [}72]
4 Blendschaltteller
Siehe 6.4 "Blendschaltteller" [}44]
5 Pipettenfederung
Siehe 6.18 "Pipettenfederung" [}74]
6 Z-Achsenbewegung
Siehe 6.22 "Z-Achsenbewegung" [}85]
7 Druckluft & Vakuum mit Kopf-
sensoren
Siehe 6.2 "Druckluft & Vakuum mit Kopfsensor" [}39]
8 Segmentoffset oben und unten
(schnell)
Siehe 6.19 "Segmentoffset oben und unten
(schnell)" [}76]
9 Kopfdauerlauf 01005
Siehe 6.14 "Kopfdauerlauf 01005" [}64]
10 Kopfdauerlauf LS
Siehe 6.16 "Kopfdauerlauf LS" [}69]
5 Online Head Verifikation
5.3 Für C&P20P verfügbare Messungen
Software Manual SIPLACE Head Verification 03/2018 33
5.3 Für C&P20P verfügbare Messungen
Benötigtes Werkzeug
●
1x Kalibrierteil Version SST23 [03034148-xx]
●
20x Pipette 4004 [03098544-xx]
●
20x Pipette 4235 [03015222-xx]
●
20x Pipette 4105 [03102457-xx]
●
20x Pipette 4069 [03106244-xx]
Prüfungsablauf
HINWEIS
Modus "Head Verification" gegenüber Modus "Test Bench Inspection"
Im Modus "Head Verification" erfolgt eine schnelle Überprüfung, wobei der Hauptfokus auf
der Z-Achse und dem Vakuumsystem liegt. Alle rot eingerahmten Aufgaben werden nicht
angezeigt.
Im Modus "Test Bench Inspection" sind alle verfügbaren Aufgaben, wie in der Abbildung
"Für C&P20P verfügbare Messungen (Modus "Test Bench Inspection")" [}33] angezeigt,
enthalten.

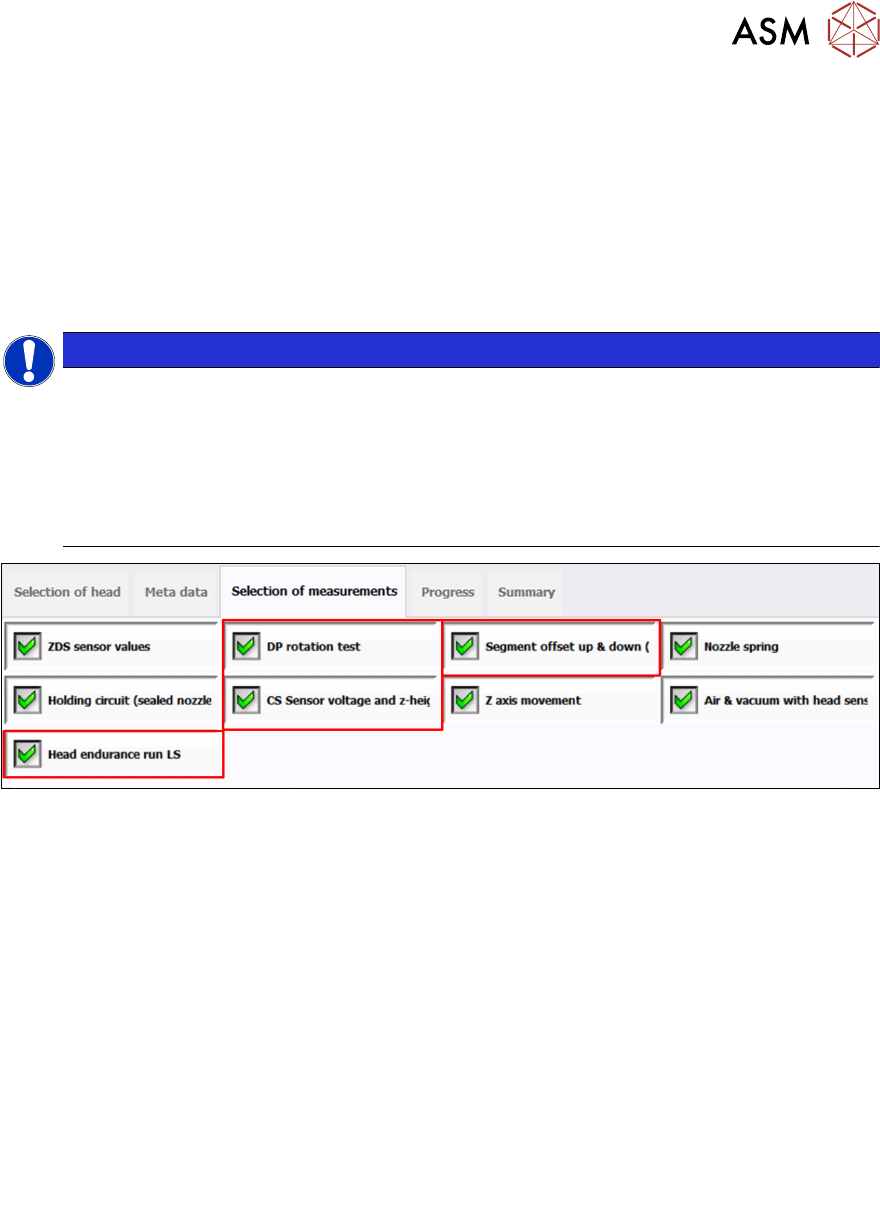

Abb.29: Für C&P20P verfügbare Messungen (Modus "Test Bench Inspection")
1 ZDS-Sensorwerte
Siehe 6.24 "ZDS-Sensorwerte" [}88]
2 DP-Rotationstest
Siehe 6.8 "DP-Rotationstest" [}52]
3 Segmentoffset oben und unten
(schnell)
Siehe 6.19 "Segmentoffset oben und unten
(schnell)" [}76]
4 Pipettenfederung
Siehe 6.18 "Pipettenfederung" [}74]
5 Haltekreis (geschlossene Pipet-
ten)
Siehe 6.17 "Haltekreis (geschlossene Pipetten)" [}72]
6 CS-Sensorspannung und Z-Hö-
hen
Siehe 6.5 "CS-Sensorspannung und Z-Höhen" [}46]
7 Z-Achsenbewegung
Siehe 6.22 "Z-Achsenbewegung" [}85]
8 Druckluft & Vakuum mit Kopf-
sensoren
Siehe 6.2 "Druckluft & Vakuum mit Kopfsensor" [}39]
9 Kopfdauerlauf LS
Siehe 6.16 "Kopfdauerlauf LS" [}69]
