14 Result-Anzeige mit Angabe, ob die Werte innerhalb (grüner Haken) oder außerhalb (rotes
Kreuz) der Grenzwerte liegen.
15 Graph mit Anzeige der Vacuumopen-Werte für jedes Segment.
16 Graph mit Anzeige der Vacuumdelta-Werte für jedes Segment.
17 Graph mit Anzeige der Holdingopen-Werte für jedes Segment.
18 Graph mit Anzeige der Vacuumcalibpart-Werte für jedes Segment.
19 Graph mit Anzeige der Air-Werte für jedes Segment.
6.2.3 Interpretation der erzielten Ergebnisse
"Vacuum open" / "Vacuum delta"-Fehler bei allen Segmenten
Ursache Lösung
Vakuumpumpe defekt ► Vakuumpumpe warten oder austauschen.
Dichtung (Gummischeibe mit vier Bohrungen)
für Haltekreis nicht richtig eingebaut oder
beschädigt
► Position der Dichtung überprüfen oder
Dichtung austauschen.
Haltekreis verschmutzt ► Haltekreis warten oder in einem Ultra-
schallbad reinigen.
"Vacuum open" / "Vacuum delta"-Fehler bei einzelnen Segmenten
Ursache Lösung
Filterscheibendichtung beschädigt / schlechte
Luftdichtheit am Pipettensitz
► Filterscheiben austauschen.
Pipette verschlissen oder beschädigt ► Pipette ersetzen.
Vakuumschlauch des betroffenen Segments
verschmutzt oder beschädigt
► Vakuumschlauch ersetzen.
Haltekreis verschmutzt ► Haltekreis warten oder in einem Ultra-
schallbad reinigen.
"Delta vac. 0-270°"-Fehler bei einzelnen Segmenten
Ursache Lösung
Segment (DP) defekt oder zur Pipettenkontakt-
fläche nicht plan
► Segment (DP) austauschen.
Vakuumkreis internes Segment defekt ► Segment (DP) austauschen.
6 Beschreibung der Testergebnisse
6.3 Druckluft & Vakuum mit externem Sensor
42 Software Manual SIPLACE Head Verification 03/2018
6.3 Druckluft & Vakuum mit externem Sensor
6.3.1 Prinzip der Messung
Diese Messung wird verwendet, um die Qualität des Vakuums und der Druckluft für den Bestück-
kopf und seine Segmente durch einen externen Sensor zu ermitteln. Es werden mehrere Tests
durchgeführt, um die verschiedenen Aspekte des Vakuumsystems zu überprüfen und zudem die
Ergebnisse mit den Ergebnissen, die beim Test mit dem internen Sensor erzielt wurden, zu verglei-
chen.
1. Das Vakuum wird mit dem internen Sensor bei geschlossenem Segment sowie dann mit ge-
öffnetem Segment beim externen Sensor gemessen.
2. Zuletzt wird die Druckluft aktiviert und mit dem internen Sensor gemessen und dann mit dem
Segment beim externen Sensor gemessen.
6.3.2 Messergebnis

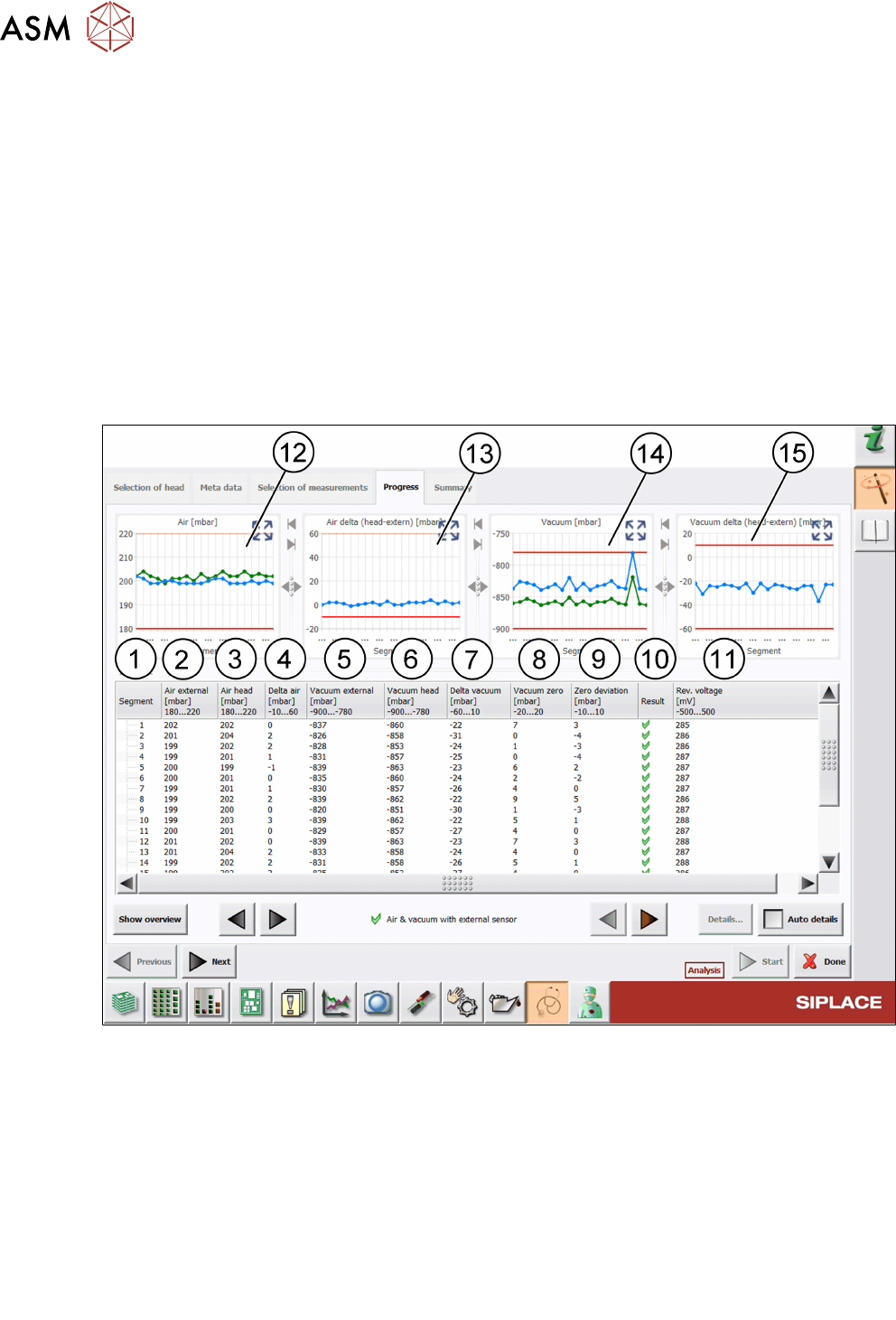

Abb.35: Ergebnisansicht - Air & vacuum with external sensor
1 Gemessenes Segment
2 Werte für Air external, gemessen mit dem externen Sensor.
3 Werte für Air head, gemessen mit dem internen Sensor.
4 Delta air zeigt die Differenz zwischen Air external und Air head an:
Delta air = Air head - Air external
5 Werte für Vacuum external, gemessen mit dem externen Sensor.
6 Werte für Vacuum head, gemessen mit dem internen Sensor.
7 Delta vacuum zeigt die Differenz zwischen Vacuumexternal und Vacuumhead an:
Delta vacuum = Vacuum head - Vacuum external
6 Beschreibung der Testergebnisse
6.3 Druckluft & Vakuum mit externem Sensor
Software Manual SIPLACE Head Verification 03/2018 43
8 Vacuum zero zeigt die Differenz zwischen Median
Vacuum external
und Vacuumexternal an:
Vacuum zero = Median
Vacuum external
- Vacuum external
9 Zero Deviation zeigt die Differenz zwischen Median
Air external
und Airexternal an:
Zero Deviation = Median
Air external
- Air external
10 Result-Anzeige mit Angabe, ob die Werte innerhalb (grüner Haken) oder außerhalb (rotes
Kreuz) der Grenzwerte liegen.
11 Werte der Messung Rev. voltage zeigen die Referenzspannung während der Messung
an. Immer prüfen, ob die Referenzspannung niedrig ist, da dies andernfalls den verfügba-
ren Messbereich einschränken kann.
12 Graph mit Anzeige der Werte Air external (blau) und Air head (grün) für jedes Segment.
13 Graph mit Anzeige der Werte Delta air für jedes Segment.
14 Graph mit Anzeige der Werte Vacuum external (blau) und Vacuum head (grün) für jedes
Segment.
15 Graph mit Anzeige der Werte Delta vacuum für jedes Segment.
6.3.3 Interpretation der erzielten Ergebnisse
"Vacuum head" ok / "Vacuum external"-Fehler bei allen Segmenten
Ursache Lösung
Externer Vakuumfilter defekt ► Externen Sensor prüfen/austauschen
"Vacuum head" ok / "Vacuum external"-Fehler bei einzelnen Segmenten
Ursache Lösung
Dichtung beschädigt / schlechte Luftdichtheit
am Pipettensitz
► Filterscheiben austauschen.
Pipette verschlissen oder beschädigt ► Pipette ersetzen.
Vakuumschlauch des betroffenen Segments
verschmutzt oder beschädigt
► Vakuumschlauch ersetzen.
Haltekreis verschmutzt ► Haltekreis warten oder in einem Ultra-
schallbad reinigen.
