6 Beschreibung der Testergebnisse
6.8 DP-Rotationstest
Software Manual SIPLACE Head Verification 03/2018 53
6.8.3 Interpretation der erzielten Ergebnisse
"DP rotation angle"-Fehler bei allen Segmenten
Ursache Lösung
Mögliche Verschmutzung der BE-Kamera ► Optik reinigen oder die BE-Kamera aus-
tauschen.
"DP rotation angle"-Fehler bei einzelnen Segmenten
Ursache Lösung
DP dreht sich nicht zuverlässig ► Segment (DP) austauschen.
Kalibrierkomponente dreht sich auf Pipette ► Prüfen, ob die Pipette verschmutzt ist, und
bei Bedarf reinigen.
► Pipettensitz prüfen.
► Vakuumversorgung prüfen.
6 Beschreibung der Testergebnisse
6.9 DP-/Z-Positionierung
54 Software Manual SIPLACE Head Verification 03/2018
6.9 DP-/Z-Positionierung
6.9.1 Prinzip der Messung
Bei der Messung Dp-/Z-Positioning wird die Abweichung zwischen der Lichtschranke Z-Achse
unten und dem BE-Sensor in Übereinstimmung mit der Winkeleinstellung des Segments überprüft.
Jedes Segment wird nach unten und zum Winkel 0°, 60°, 120°, 180°, 240° und 300° bewegt. Für
jeden Winkel wird die Position bestimmt, bei der die Pipette den Lichtstrahl des BE-Sensors unter-
bricht und die Lichtschranke aktiviert wird.
6.9.2 Messergebnis

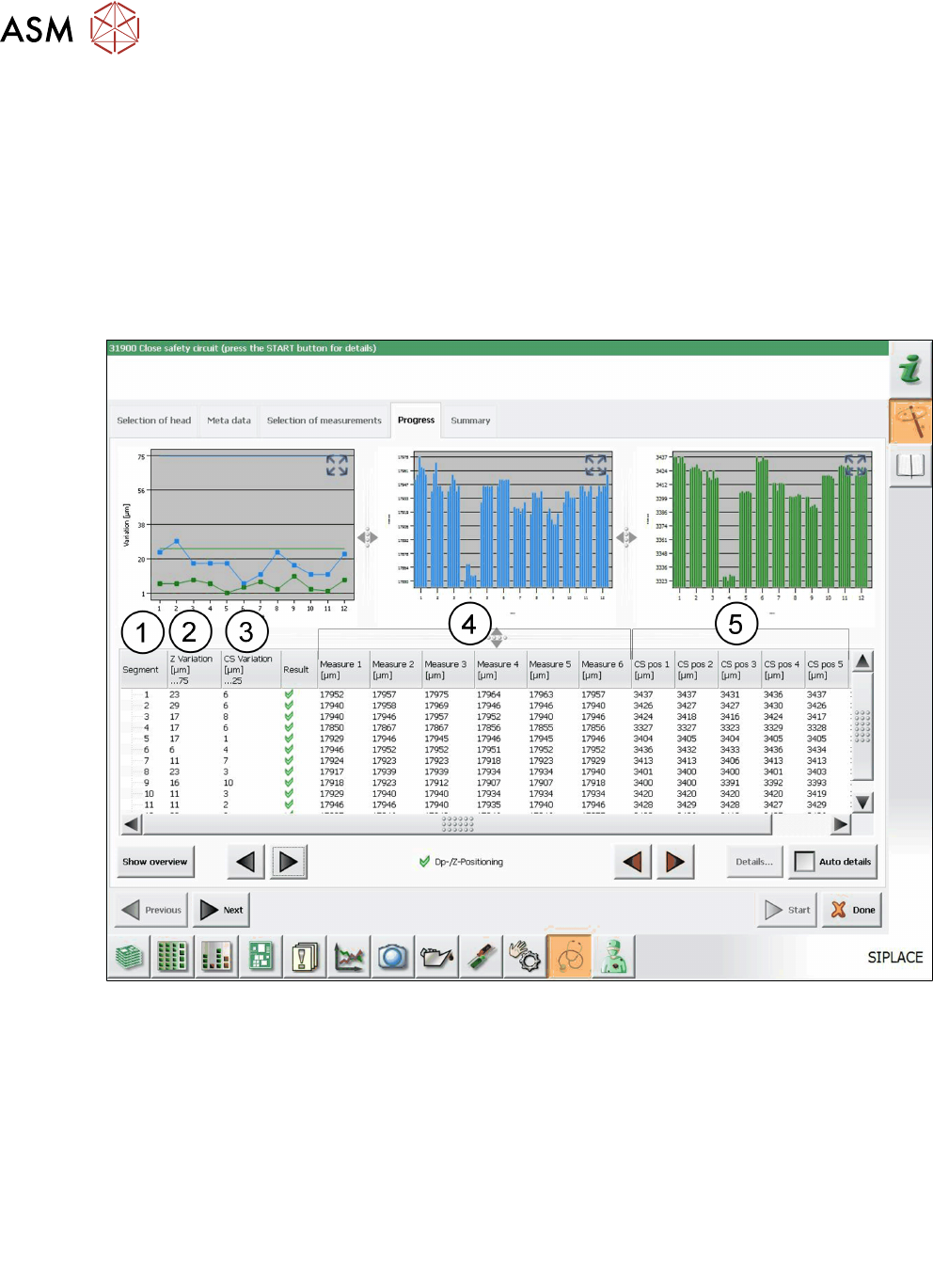

Abb.41: Ergebnisansicht – Dp-/Z-Positioning test
1 Gemessenes Segment
2 Mit Z Variation wird die Differenz zwischen dem kleinsten und größten Wert, der für Mea-
sure 1-6 gemessen wird, angegeben:
ZVariation = Measure
1-6max
- Measure
1-6min
3 Mit CS Variation wird die Differenz zwischen dem kleinsten und größten Wert, der für
CSpos1-6 gemessen wird, angegeben:
CS Variation = CS
pos1-6max
- CS
pos1-6min
4 Measure 1-6 gibt die gemessenen Werte an, bei denen die Z-Achsen-Lichtschranke unter-
brochen wurde.
5 CS pos 1-6 gibt die gemessenen Werte an, bei denen der BE-Sensor unterbrochen wurde.
6 Beschreibung der Testergebnisse
6.9 DP-/Z-Positionierung
Software Manual SIPLACE Head Verification 03/2018 55
6.9.3 Interpretation der erzielten Ergebnisse
"ZVariation"- und "CSVariation"-Fehler bei allen Segmenten
Ursache Lösung
Mechanische Beschädigung der Z-Achsen-
Linearführung
► Z-Achsantrieb austauschen.
Z-Achsen-Leseeinheit verschmutzt ► Z-Achsen-Leseeinheit reinigen.
"ZVariation"-Fehler bei einzelnen Segmenten
Ursache Lösung
Mechanische Beschädigung der Z-Achsen-
Linearführung
► Z-Achsantrieb austauschen.
Z-Achsen-Leseeinheit verschmutzt ► Z-Achsen-Leseeinheit reinigen.
Linearführung des Segments beschädigt ► Linearführung dieses Segments austau-
schen.
Lichtschranke Z-Achse unten dieses Segments
verschmutzt
► Lichtschranke und Schaltring durch Ser-
viceöffnung reinigen.
"CSVariation"-Fehler bei allen Segmenten
Ursache Lösung
BE-Sensor verschmutzt ► Prisma bei BE-Sensor reinigen.
BE-Sensor beschädigt ► BE-Sensor austauschen.
"CSVariation"-Fehler bei einzelnen Segmenten
Ursache Lösung
Linearführung des Segments beschädigt ► Linearführung austauschen.
Schlechter Pipettensitz ► Pipettenübergang prüfen und bei Bedarf
austauschen.
