6.11 Kraftmessung für C&P-Köpfe
6.11.1 Prinzip der Messung
Während der Kraftmessung wird die Aufsetzkraft für jedes Segment bei einem Winkel von 0°, 90°,
180° und 270° gemessen.
Je nach Kopf, der geprüft wird, stehen die folgenden Kraftmessungen zur Verfügung:
●
Kraft LS (dynamisch)
●
Kraft 01005 (dynamisch)
●
Kraft 5N (dynamisch)
●
Kraft 10N (dynamisch)
6.11.2 Messergebnis
Im folgenden Bild ist ein Beispiel für die Messung "Force LS (dynamic)" gezeigt:

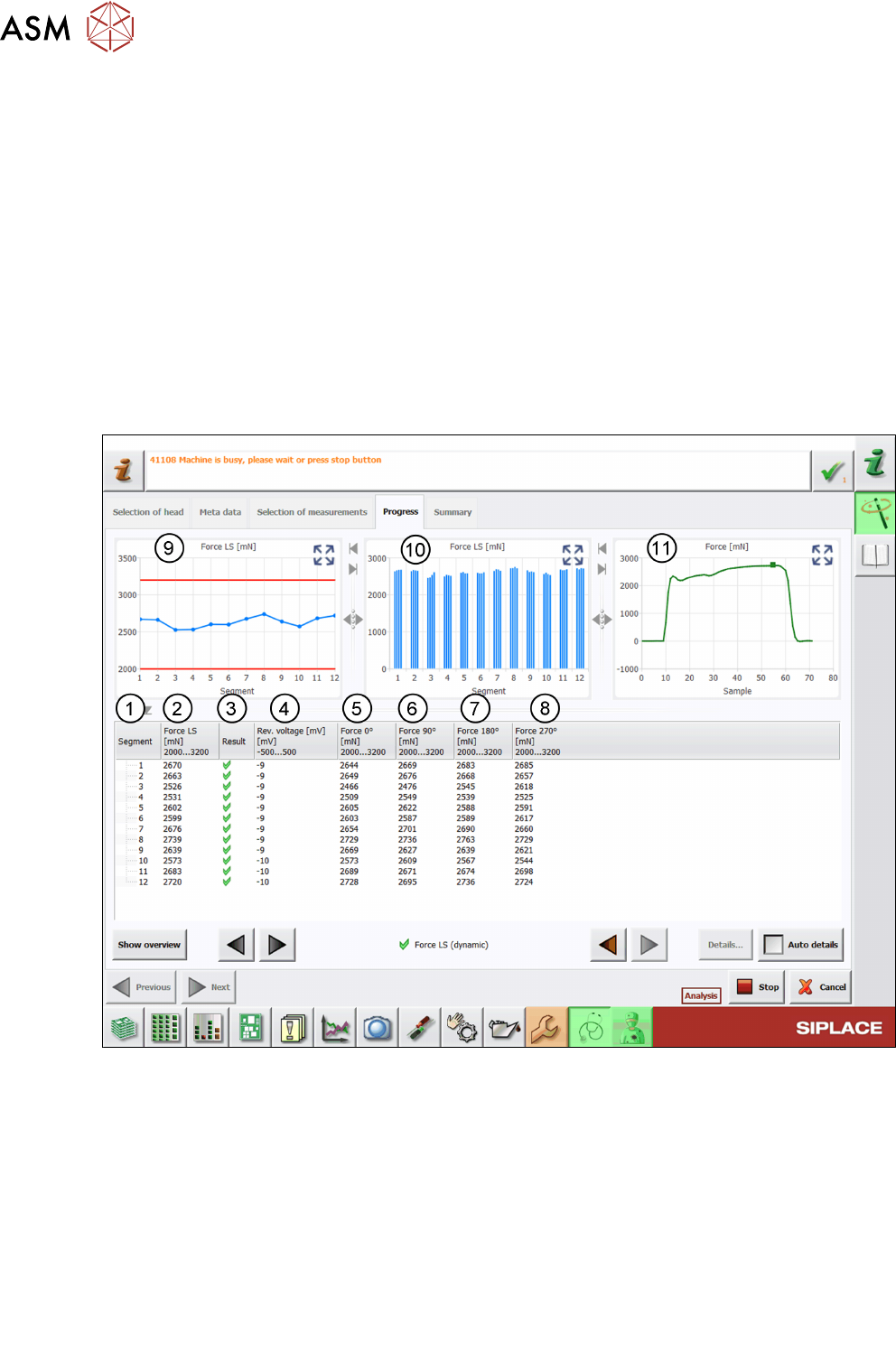

Abb.43: Ergebnisansicht – Force LS (dynamic)
1 Gemessenes Segment
2 In der Spalte Force ist der Mittelwert der bei verschiedenen Winkeln gemessenen Kräfte
angegeben:
Force
(n)
= Mean Force
(n0°, n90°, n180°, n270°)
3 Result-Anzeige mit Angabe, ob die Werte innerhalb (grüner Haken) oder außerhalb (rotes
Kreuz) der Grenzwerte liegen.
4 Werte der Messung Rev. voltage zeigen die Referenzspannung während der Messung
an.
Immer prüfen, ob die Referenzspannung niedrig ist, da dies andernfalls den verfügbaren
Messbereich einschränken kann.
5 Werte der Messung Force0°
6 Beschreibung der Testergebnisse
6.11 Kraftmessung für C&P-Köpfe
Software Manual SIPLACE Head Verification 03/2018 59
6 Werte der Messung Force90°
7 Werte der Messung Force180°
8 Werte der Messung Force270°
9 Graph mit Anzeige der Force-Werte für jedes Segment.
10 Graph mit Anzeige der bei 4 verschiedenen Winkeln gemessenen Force-Werte.
11 Graph mit einem detaillierten Beispiel der Force-Messung.
6.11.3 Interpretation der erzielten Ergebnisse
"Force"-Fehler bei allen Segmenten
Ursache Lösung
Z-Achse schwer laufend/defekt ► Z-Achse, wenn möglich, austauschen.
► Kopf austauschen/zur Reparatur einsenden.
"Force"-Fehler bei einzelnen Segmenten
Ursache Lösung
Linearführung des Segments (DP) schwer
laufend/defekt
► Segment (DP) austauschen.
