6 Beschreibung der Testergebnisse
6.14 Kopfdauerlauf 01005
Software Manual SIPLACE Head Verification 03/2018 65
9 Result-Anzeige mit Angabe, ob die Werte innerhalb (grüner Haken) oder außerhalb (rotes
Kreuz) der Grenzwerte liegen.
10 #moves zeigt die Anzahl der durchgeführten Z-Achsenbewegungen an (in diesem Fall
30x nach unten und 30x nach oben = 60).

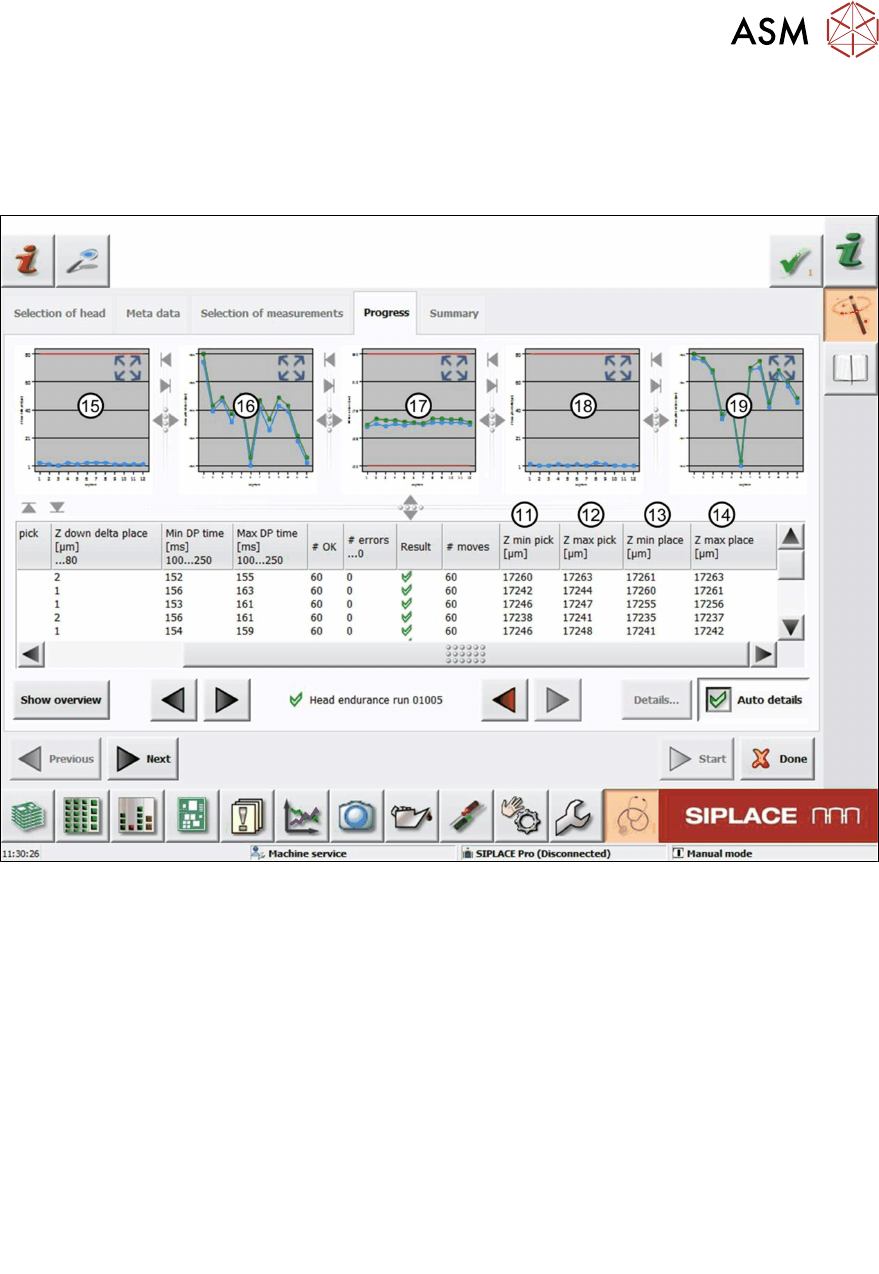

Abb.47: Ergebnisansicht – Head endurance run 01005 2/2
11 Zminpick ist der kleinste ermittelte Z-Abholwert.
12 Zmaxpick ist der größte ermittelte Z-Abholwert.
13 Zminplace ist der kleinste ermittelte Z-Bestückwert.
14 Zmaxplace ist der größte ermittelte Z-Bestückwert.
15 Graph mit Anzeige der Werte Zdowndeltapick für jedes Segment.
16 Graph mit Anzeige der Werte Zdowndeltapickmin (blau) und Zdowndeltapickmax
(grün) für jedes Segment.
17 Graph mit Anzeige der Werte DPtimemin (blau) und DP time max (grün) für jedes Seg-
ment.
18 Graph mit Anzeige der Werte Zdowndeltaplace für jedes Segment.
19 Graph mit Anzeige der Werte Zdowndeltaplacemin (blau) und Zdowndel-
taplacemax (grün) für jedes Segment.
6 Beschreibung der Testergebnisse
6.14 Kopfdauerlauf 01005
66 Software Manual SIPLACE Head Verification 03/2018
6.14.3 Interpretation der erzielten Ergebnisse
"Z down delta pick"- und "Z down delta place"-Fehler bei allen Segmenten
Ursache Lösung
Z-Motor defekt ► Z-Motor austauschen.
Z-Motor-Linearführung läuft nicht leichtgängig ► Z-Motor austauschen.
Lesekopfeinheit des Z-Motors verschmutzt ► Lesekopfeinheit des Z-Motors reinigen.
"Z down delta pick"- und "Z down delta place"-Fehler bei einzelnen Segmenten
Ursache Lösung
DP-Linearführung läuft nicht leichtgängig ► DP-Einheit austauschen.
Linearführung des Segments läuft nicht leicht-
gängig
► Linearführung des Segments austauschen.
"Min DP time"- oder "Max DP time"-Fehler bei einzelnen Segmenten
Ursache Lösung
Problem internes Segment (DP) ► Segment (DP) austauschen.
6 Beschreibung der Testergebnisse
6.15 Kopfdauerlauf 2N
Software Manual SIPLACE Head Verification 03/2018 67
6.15 Kopfdauerlauf 2N
6.15.1 Prinzip der Messung
Bei der Messung Head endurance run LS wird die Zuverlässigkeit der D-Achse und der Z-Achse
für das Standardsortiment an Bauelementen überprüft, die typischerweise mit dem Standard-Be-
stückparameter verarbeitet werden.
Bei der Überprüfung der Z-Achse wird das Segment mehrmals nach oben und unten verfahren, um
die Eigenschaften während der Aufwärts- und Abwärtsbewegung zu ermitteln. Vor jeder Abwärts-
bewegung wird die D-Achse um 180° gedreht und die Zeit gemessen, die bis zum Erreichen der
Zielposition benötigt wird.
6.15.2 Messergebnis

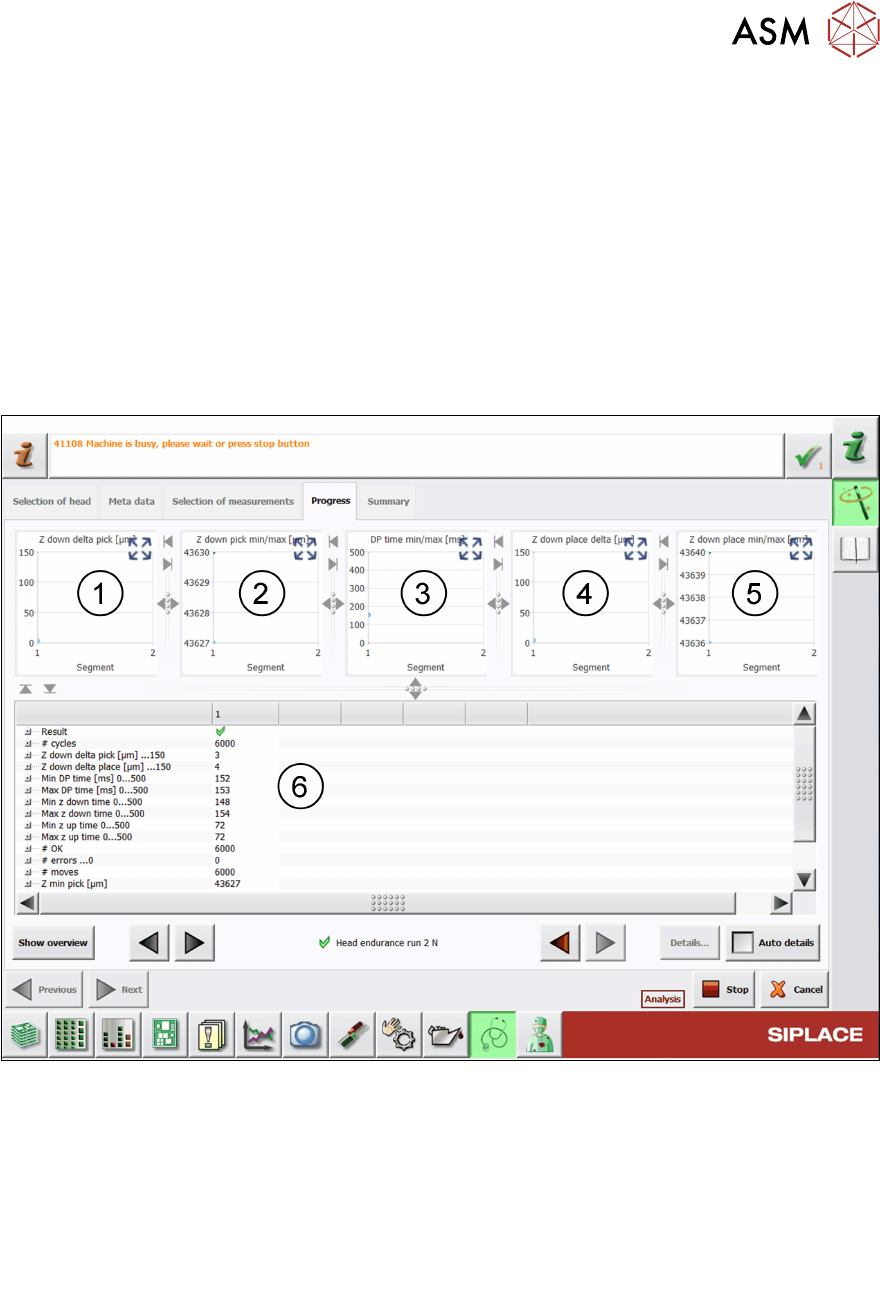

Abb.48: Ergebnisansicht – Head endurance run 2 N
1 Graph mit den Werten Zdowndeltapick für jedes Segment.
2 Graph mit den Werten Zdownpickmin (blau) und Zdownpickmax (grün) für jedes
Segment.
3 Graph mit den Werten DPtimemin (blau) und DP time max (grün) für jedes Segment.
4 Graph mit den Werten Zdowndeltaplace für jedes Segment.
5 Graph mit den Werten Zdownplacemin (blau) und Zdownplacemax (grün) für jedes
Segment.
