6 Beschreibung der Testergebnisse 6.16 Kopfdauerlauf LS Software Manual SIPLACE Head Verification 03/2018 69 6.16 Kopfdauerlauf LS 6.16.1 Prinzip der Messung Bei der Messung Head endurance run LS wird die Zuverlässigkeit…

6 Beschreibung der Testergebnisse

6.15 Kopfdauerlauf 2N

68 Software Manual SIPLACE Head Verification 03/2018

6 Ergebnisse für die einzelnen Messungen:

●

Result-Anzeige mit Angabe, ob die Werte innerhalb (grüner Haken) oder außerhalb

(rotes Kreuz) der Grenzwerte liegen.

●

Gesamtzahl der durchgeführten Zyklen.

●

Wert aus der Differenz zwischen Z min pick und Z max pick:

Z down delta pick = Z max pick - Z min pick.

●

Wert aus der Differenz zwischen Z min place und Z max place:

Z down delta place = Z max place - Z min place.

●

Durch Min Dp time und Max DP time wurde ermittelt, dass die D-Achse um 180° ge-

dreht werden muss.

●

Durch Min z down time und Max z down time wurde ermittelt, dass die Z-Achse

vollständig nach unten bewegt werden muss.

●

Durch Min z up time und Max z up time wurde ermittelt, dass die Z-Achse wieder

zurück nach oben bewegt werden muss.

●

Mit # OK wird angegeben, ob alle Zyklen erfolgreich durchgeführt wurden.

●

Bei # errors ist die Anzahl der erkannten Fehler angegeben.

6.15.3 Interpretation der erzielten Ergebnisse

"Z down delta pick"- und "Z down delta place"- oder "Min z up time"- und "Max z up

time"-Fehler

Ursache Lösung

Blockade beim Z-Achsen-Linearlager ► Linearlager prüfen/warten.

Z-Achsantrieb und/oder Linearführung defekt ► Linearlager prüfen/warten.

► P&P-Modul austauschen.

► P&P-Modul zur kundenspezifischen Repa-

ratur an ASM senden.

Min DP time und Max DP time-Fehler

Ursache Lösung

Geberscheibe oder Lesekopf verschmutzt ► Geberscheibe/Lesekopf reinigen

(Q1/2018)

Geberscheibe oder Lesekopf defekt ► "Trick and feather unit/P+P module

(Q1/2018)" austauschen.

► P&P-Modul austauschen.

► P&P-Modul zur kundenspezifischen Repa-

ratur an ASM senden.

6 Beschreibung der Testergebnisse

6.16 Kopfdauerlauf LS

Software Manual SIPLACE Head Verification 03/2018 69

6.16 Kopfdauerlauf LS

6.16.1 Prinzip der Messung

Bei der Messung Head endurance run LS wird die Zuverlässigkeit der Z-Achse und der DPs über-

prüft, insbesondere für das Standardsortiment an Bauelementen, die typischerweise mit Standard-

Bestückparametern verarbeitet werden.

Bei der Überprüfung der Z-Achse wird jedes Segment mehrmals nach oben und unten verfahren,

um die Eigenschaften während der Aufwärts- und Abwärtsbewegung zu ermitteln. Vor jeder Ab-

wärtsbewegung wird die DP um 180° gedreht und die Zeit gemessen, die bis zum Erreichen der

endgültigen Position benötigt wird.

6.16.2 Messergebnis

Abb.49: Ergebnisansicht – Head endurance run LS 1/2

1 Gemessenes Segment

2 Gesamtzahl der durchgeführten Zyklen

3 Wert aus der Differenz zwischen Zmin pick und Zmax pick:

Zdowndelta pick = Zmaxpick - Z minpick

4 Wert aus der Differenz zwischen Zmin place und Zmax place:

Z down delta place = Z max place - Z minplace

5 MinDPtime zeigt den Wert für die Mindestzeit an, die die DP benötigt, um von 0° zu 180°

zu drehen.

6 MaxDPtime zeigt den Wert für die maximale Zeit an, die die DP benötigt, um von 180° zu

0° zu drehen.

7 #OK zeigt die Anzahl der erfolgreichen Z-Achsenbewegungen (50 nach oben und 50 nach

unten) an.

6 Beschreibung der Testergebnisse

6.16 Kopfdauerlauf LS

70 Software Manual SIPLACE Head Verification 03/2018

8 #errors…0 zeigt die Anzahl der fehlgeschlagenen Z-Achsenbewegungen (nach oben und

unten) an.

9 Result-Anzeige mit Angabe, ob die Werte innerhalb (grüner Haken) oder außerhalb (rotes

Kreuz) der Grenzwerte liegen.

10 #moves zeigt die Anzahl der durchgeführten Z-Achsenbewegungen an (50 nach oben

und 50 nach unten).

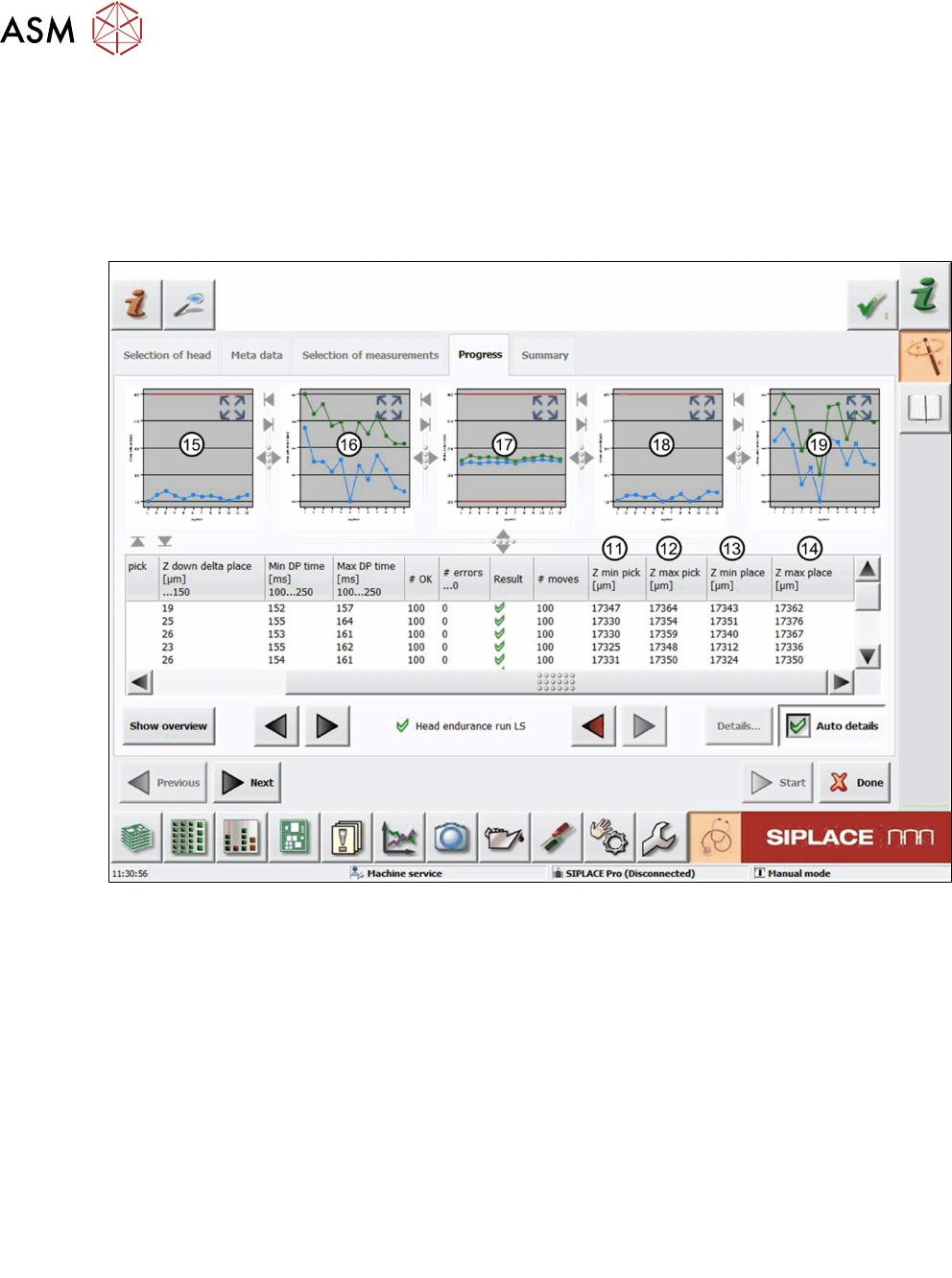

Abb.50: Ergebnisansicht – Head endurance run LS 2/2

11 Zminpick ist der kleinste ermittelte Z-Abholwert.

12 Zmaxpick ist der größte ermittelte Z-Abholwert.

13 Zminplace ist der kleinste ermittelte Z-Bestückwert.

14 Zmaxplace ist der größte ermittelte Z-Bestückwert.

15 Graph mit Anzeige der Werte Zdowndeltapick für jedes Segment.

16 Graph mit Anzeige der Werte Zdowndeltapickmin (blau) und Zdowndeltapickmax

(grün) für jedes Segment.

17 Graph mit Anzeige der Werte DPtimemin (blau) und DP time max (grün) für jedes Seg-

ment.

18 Graph mit Anzeige der Werte Zdowndeltaplace für jedes Segment.

19 Graph mit Anzeige der Werte Zdowndeltaplacemin (blau) und Zdowndel-

taplacemax (grün) für jedes Segment.
