6 Beschreibung der Testergebnisse
6.20 Segmentoffset oben und unten
Software Manual SIPLACE Head Verification 03/2018 81
9 Der Segmentoffset dxDown wird aus dem Mittelwert der Segmentposition zur BE-Kame-
ramitte bei einem Winkel von 0°, 90°, 180° und 270° berechnet.
10 Der Segmentoffset dyDown wird aus dem Mittelwert der Segmentposition zur BE-Kame-
ramitte bei einem Winkel von 0°, 90°, 180° und 270° berechnet.
11 Graph mit Segmentoffset UpX (x-Achse) und Segmentoffset UpY (y-Achse).
12 Graph mit Segmentoffset DownX (x-Achse) und Segmentoffset DownY (y-Achse).
13 Zusätzliche Parameter zum Vergleich des kleinsten und größten ermittelten Wertes.
●
Up X = UpX max - Up Xmin
●
Up Y = UpYmax - UpYmin
●
Down X = DownXmax - Down X min
●
DownY = Down Y max - DownY min
6.20.3 Interpretation der erzielten Ergebnisse
"Up X"- und "Up Y"-Fehler bei allen Segmenten
Ursache Lösung
Fehlerhafte Nullpunktkorrektur des Sterns. ► Nullpunktkorrektur des Sterns prüfen.
"Down X"- und "Down Y"-Fehler bei allen Segmenten
Ursache Lösung
Linearlager der Z-Achse locker oder defekt. ► Z-Achse prüfen/austauschen.
"Up X"-, "Up Y"-, "Down X"- und "Down Y"-Fehler bei einzelnen Segmenten:
Ursache Lösung
Segment verbogen, möglicherweise nach
Crash.
► Segment (DP) austauschen.
Linearlager des Segments defekt ► Linearlager (DP) austauschen.
6 Beschreibung der Testergebnisse
6.21 Segmentoffset oben (SOO)
82 Software Manual SIPLACE Head Verification 03/2018
6.21 Segmentoffset oben (SOO)
6.21.1 Prinzip der Messung
Bei der Messung "Segment offset up" wird geprüft, inwieweit sich ein Segment in der oberen Posi-
tion außerhalb der Rotationsachse befindet. Diese Exzentrizität wird auch als Segmentoffset up be-
zeichnet.
Segment offset up ist der Offset der Segmentmitte in der Oben-Position zur Mitte der BE-Kamera.
Die Messung wird für jedes Segment in der oberen Position bei vier Winkeln (0°, 90°, 180° und
270°) durchgeführt, um die exakte Rotation zu bestimmen und den Einfluss der Segment/Z-Ach-
sen-Linearität zu berechnen.
HINWEIS
Segment offset down bei der HCS nicht verfügbar
Für die Messung "Segment offset down" ist eine stationäre Kamera erforderlich, die bei der
HCS nicht verfügbar ist. Daher steht der Test nur bei der Online-Überprüfung zur Verfü-
gung.
HINWEIS
Beenden der Testsequenz
Wenn sich bei einer Messung ein Segment außerhalb der zulässigen Grenzen befindet,
werden alle nachfolgenden Messungen beendet. Es wird davon ausgegangen, dass das
Segment stark verformt ist und der Kopf seine Funktion nicht mehr erfüllen kann.
► Tauschen Sie das Segment sofort aus, bevor Sie weitere Messungen durchführen.
6 Beschreibung der Testergebnisse
6.21 Segmentoffset oben (SOO)
Software Manual SIPLACE Head Verification 03/2018 83
6.21.2 Messergebnis

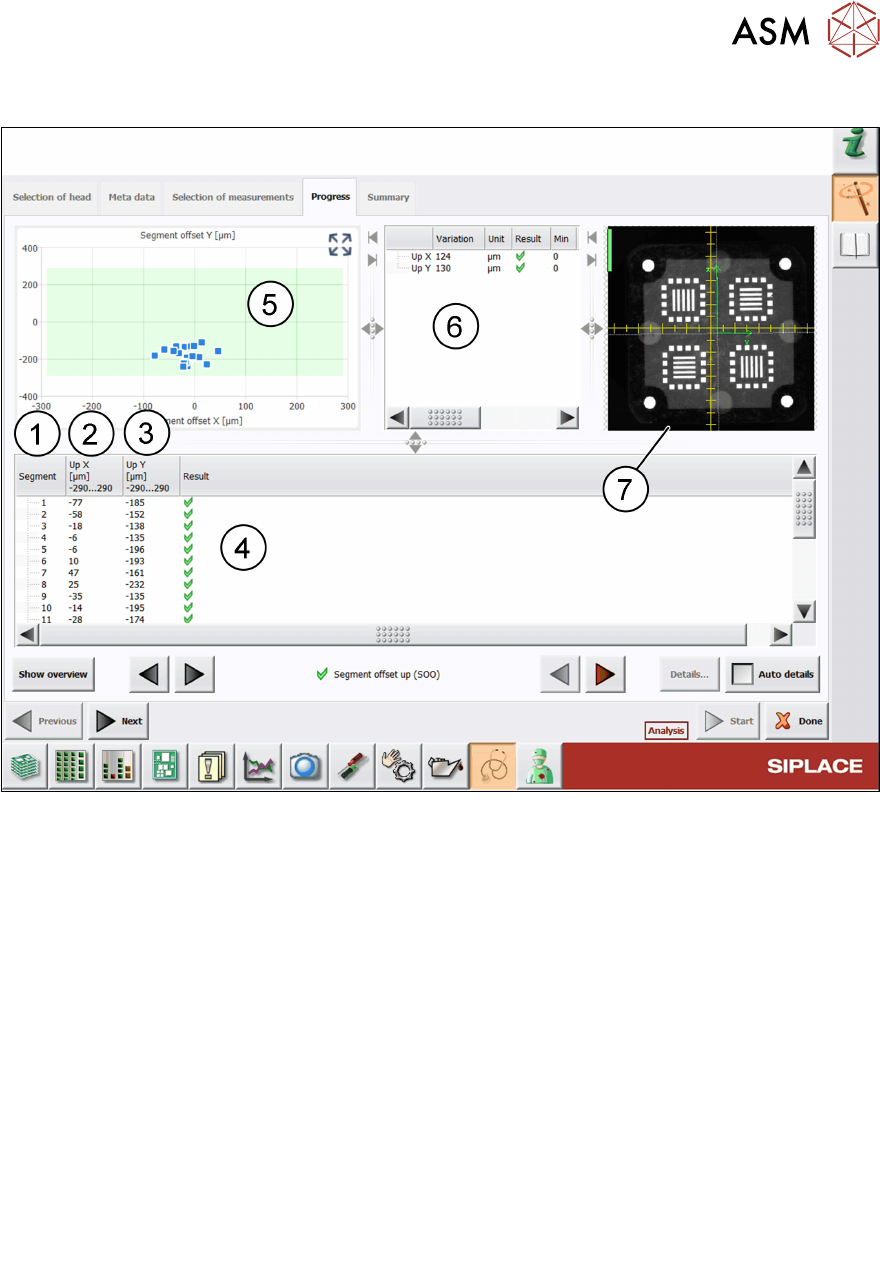

Abb.55: Ergebnisansicht – Segment offset up (SOO)
1 Gemessenes Segment
2 Up X zeigt den Mittelwert von den 4 Up X-Messungen bei den unterschiedlichen Winkeln
an.
Up X
Segment(n)
= Mean Up X
Segment(n0°, n90°, n180°, n270°)
3 Up Y zeigt den Mittelwert von den 4 Up Y-Messungen bei den unterschiedlichen Winkeln
an.
Up Y
Segment (n)
= Mean Up Y
Segment (n0°, n90°, n180°, n270°)
4 Result-Anzeige mit Angabe, ob die Werte innerhalb (grüner Haken) oder außerhalb (rotes
Kreuz) der Grenzwerte liegen.
5 Graph mit den Up X- und Up Y-Werten für jedes Segment.
6
●
Variation Up X gibt den Mittelwert aller Up X-Werte an.
●
Variation Up X = Mean
UPx(n)
●
Variation Up Y gibt den Mittelwert aller Up Y-Werte an.
●
Variation Up Y = Mean
UPy(n)
7 Live-Bild des gemessenen Kalibrierteils.
